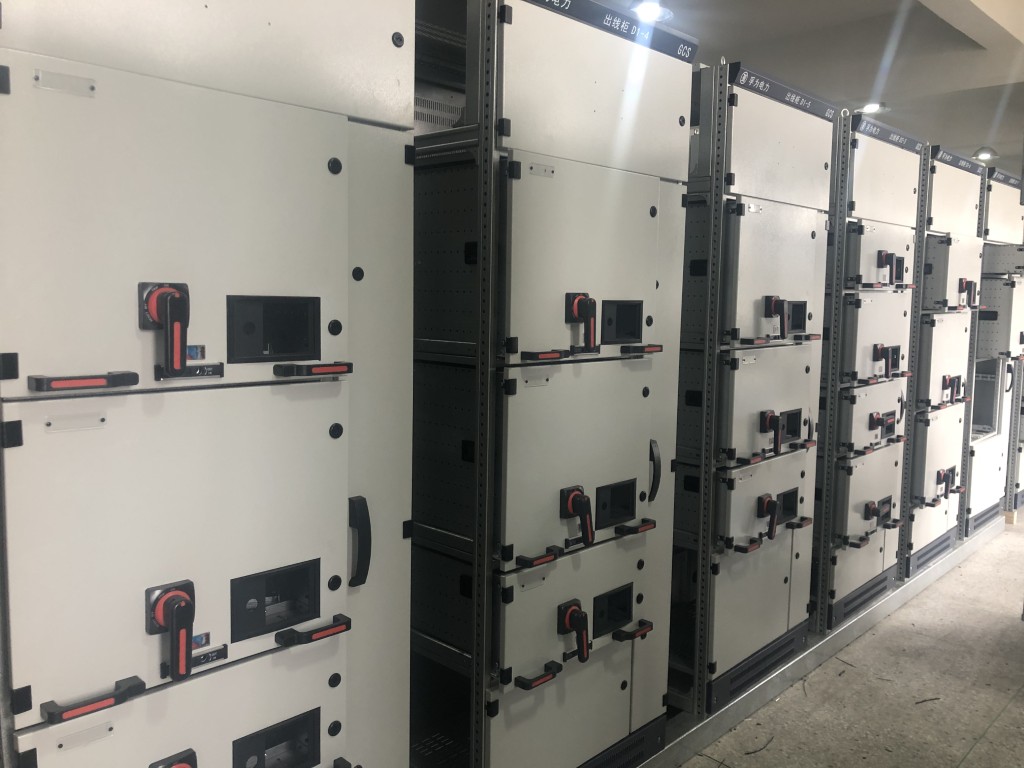

mcc 面板故障不仅仅会停止一台电机。它会停止您的整个生产线。在坎帕拉一家谷物加工厂，一个烧毁的接触器导致三台输送机关闭了六个小时。在卢本巴希铜矿，母线螺栓松动导致电弧闪光，造成零件损失 18,000 美元。大多数 电机控制中心 MCC 问题在升级之前就会发出警告信号。
接触器每天开关电机数百次。每次操作都会导致触点磨损。在标准 AC-3 负载下循环 50,000 至 100,000 次后，银合金尖端会腐蚀。您开始看到颤动、焊接或完全无法关闭。
位于该接触器旁边的过载继电器会引起同样多的呼叫。继电器设置得太高无法保护电机。一组在正常启动电流下跳闸太低。在非洲各地的电机控制中心，我们经常看到这种情况：技术人员安装了满载电流略有不同的替换电机，但从未调整继电器设置。两周后，线路在凌晨 2 点跳闸，但没有人知道原因。
你最好的防御很简单。在每次计划停机期间检查接触器触点。检查是否有凹坑、变色或积碳。根据实际电机铭牌电流测试过载继电器。 5A 的不匹配足以导致 30kW 破碎机电机出现故障。如果您要购买新的工业控制柜，请向供应商询问 Schneider TeSys 或 ABB AF 系列接触器。在多尘环境中，它们的使用寿命比普通替代品长 30% 至 40%。要更深入地了解组件选择，请参阅我们的 电机控制中心面板采购指南.
端子松动是开关设备热失控的首要原因。拧紧至 15 Nm（而不是指定的 25 Nm）的螺栓会在接头处产生阻力。电阻产生热量。热量使金属膨胀。螺栓进一步松动。几个月之内，额定值为 70 的母线上的热点就会达到 120 摄氏度。
我走进蒙巴萨的工厂，在到达电机控制中心房间之前，你就能闻到绝缘材料燃烧的味道。热像仪显示三个母线接头的温度为 95 摄氏度，而面板的其余部分则为 35 摄氏度。修复过程花费了 20 分钟：按照规格拧紧每个螺栓并在负载下重新测试。
扭矩扳手和年度热扫描不是可选的。它们是您可以为电机控制柜购买的最便宜的保险。如果您的维护团队没有热感摄像机，请租用一台。第一次扫描就能收回成本。我们的 定制控制面板 均附带工厂扭矩测试报告。如果您的面板没有附带，请在本季度安排一次验证扫描。
断路器跳闸一次可能只是侥幸。断路器一周跳闸 3 次，说明了一些事情。电机控制中心的误跳闸通常是由以下三个原因之一造成的：断路器尺寸不正确、电缆绝缘恶化或出现接地故障。
额定用于电机负载的 MCCB 需要高于电机浪涌电流的磁脱扣设置。 DOL 启动期间消耗 380A 电流的 55kW 电机可以使瞬时设置为 350A 的断路器跳闸。断路器没有故障。设置错误。然而，我看到工厂在检查跳闸曲线之前就更换了断路器。
接地故障更加棘手。导管内绝缘层磨损的电缆仅在湿度高或导管在运行期间振动时才可能泄漏电流。这些间歇性故障让维护团队抓狂。 500V 绝缘电阻测试仪和系统的逐根电缆检查是找到它们的唯一可靠方法。当故障发生在为电动机控制面板供电的埋地电缆中时，您可能需要 TDR（时域反射计）来确定损坏位置，而无需挖掘。
您的工业控制柜外壳不仅仅是一个金属盒子。这就是接触器使用寿命 10 年或 10 个月的区别。在非洲工业环境中，三个因素会加速每种故障模式。
一是导电粉尘。水泥厂、面粉厂和矿山每天 24 小时向空气中排放细颗粒物。这些灰尘落在母线上，爬入接触器灭弧室，并覆盖继电器触点。当湿度达到 80% 时，导电灰尘会变成部分短路路径。我见过一次完全健康的 400A 馈线跳闸，因为一层石灰石灰尘桥接了接线盒上的两相。
二是湿度和凝露。当面板过夜冷却并且温暖潮湿的空气通过电缆密封套进入时，达累斯萨拉姆或拉各斯沿海地区的钢制外壳内部会出汗。水滴在冷的金属表面形成。铜母线会腐蚀，钢安装板会生锈，绝缘表面会出现漏痕。
三是环境温度高。安装在朱巴无空调控制室的 MCC 在旱季可以看到内部温度超过 55 摄氏度。 IEC 61439 中的降额系数告诉您，55 摄氏度下的 630A 母线只能安全承载约 500A 的电流。忽略这一点，您将在每个旱季更换过热的断路器。
在热带非洲，任何电机控制柜的最低规格应为 IP54，并配有防雨罩、带恒湿器的防冷凝加热器以及 2000 毫米以上外壳的强制通风。如果您现有的面板缺少这些，请对其进行改造。一台价值 200 美元的加热器可节省 3,000 美元的接触器更换费用。
以两相运行的三相电机仍然转动。它在执行此操作时只会烧毁其绕组。单相故障是任何电机控制柜中最具破坏性的故障之一，通常直到电机冒烟时才被发现。
缺相通常从上游开始：市电保险丝熔断、隔离器触点腐蚀或进线处的电缆接线片松动。当一相断电时，电机继续在剩余两相上运行，但消耗其额定电流的 1.7 至 2.5 倍。正确设置的过载继电器应在几秒钟内跳闸。但在许多较旧的面板中，继电器要么被旁路，要么设置得太高，要么采用更便宜的设计，根本无法检测缺相。
电压不平衡更加微妙。电源电压 3% 的不平衡可能会导致电机绕组温度升高 15% 至 20%。在非洲电网中，电压可以在一小时内从 360V 波动到 420V，这不是理论上的。我在晚间高峰时段测量了基苏木电机控制中心 mcc 的主母线 5% 的不平衡度。当时运行的电机老化速度是正常速度的三倍。
缺相继电器和电压监控继电器的成本均低于 100 美元。在每个关键电机馈线上安装一个。您的电机重绕承包商会讨厌您，但您的维护预算会感谢您。对于电网经常不稳定的站点，具有欠压保护功能的 自动转换开关 增加了另一层防御。
当您的电气 mcc 包含变频驱动器时，故障排除情况将完全改变。显示屏上的 VFD 故障代码表明出现了问题。正确解释代码是大多数技术人员遇到的困难。
我们在现场看到的前五个 VFD 故障代码是过流 (OC)、过压 (OV)、欠压 (UV)、接地故障 (GF) 和通讯丢失 (BUS)。加速期间的过电流几乎总是表明斜坡时间太短或驱动负载中的机械束缚。减速期间的过压意味着电机再生能量的速度快于直流母线吸收的速度。延长减速斜坡或添加制动电阻。
PLC 和 VFD 之间的通信丢失比硬件故障会导致更多的生产时间损失。 Modbus 网络上的 RJ45 连接器松动或 RS-485 线路上的接地环路会产生间歇性故障，这些故障看起来像是驱动器问题，但实际上是接线问题。更换驱动器之前，请务必检查通信电缆。
VFD 还会产生谐波，这些谐波会反射回电机控制中心 mcc 母线。当一个母线上有六个或更多驱动器时，总谐波失真可能超过 10%。这会扭曲电压波形，使上游变压器过热，并导致电容器组故障。带有集成线路电抗器和谐波滤波器的VFD 面板 在设计阶段解决了这个问题。
运行 15 年且零意外停机的 MCC 与每个季度都发生故障的 MCC 之间的区别始于工厂，而不是现场。您选择的 mcc 面板供应商对可靠性的影响比您的维护计划更大。
优秀供应商与其他供应商的区别在于三点。首先，元件选择。使用具有完全可追溯性的 ABB、施耐德或西门子组件的供应商为您提供一个面板，其中每个接触器和断路器都有已知的使用寿命和可用的备件。通用或无品牌组件可节省 15% 至 20% 的前期费用，但五年内更换零件和停机时间的成本却是其三倍。
二、出厂检验。适当的工厂验收测试不仅仅检查面板是否通电。它包括每个断路器的初级注入测试、1000V DC 绝缘电阻测量、每个起动器在模拟负载下的功能测试以及完整的联锁验证。跳过此步骤的面板会将组装错误发送到您的站点。在工厂测试期间，我们会发现端子松动、CT 极性反转以及控制电路接线错误，因为我们会寻找这些问题。
第三，针对您的环境进行设计。供应商在报价前询问您的现场海拔高度、环境温度、粉尘等级和电网稳定性，这就是他们的工作。毫无疑问地引用标准设计的人就是猜测。对于海拔超过 1500 米的站点，母线和断路器的额定值必须根据 IEC 61439进行降额。对于采矿环境，减振安装不是可选的。
如果您当前的 mcc 面板供应商未在每次发货时提供工厂测试报告，则您将接受未知风险。请参阅我们的 mcc 电机控制中心预期寿命 文章，了解适当的制造质量意味着 20 年的使用寿命。
问题 | 最可能的原因 | 首先检查 |
|---|---|---|
电机无法启动 | 过载继电器跳闸或控制保险丝熔断 | 检查继电器复位按钮及控制电路电压 |
启动时断路器跳闸 | 电机浪涌电流高于磁脱扣设置 | 将电机 LRA 与断路器瞬时整定进行比较 |
运行期间断路器跳闸 | 发生接地故障或绝缘击穿 | 馈线电缆 500V 兆欧表测试 |
母线热点 | 螺栓连接松动 | 扭矩检查所有接头，热扫描 |
接触器颤动 | 控制电压低或磁体表面磨损 | 启动时测量线圈电压，检查磁铁 |
电机发热，有烧焦味 | 单相或电压不平衡 | 测量所有三相电流和电压 |
变频器过流跳闸 | 斜坡时间太短或机械负载绑定 | 延长加速坡道，检查驱动机械 |
控制电路间歇性故障 | 端子松动或辅助触点腐蚀 | 所有控制端子的目视检查 |
面板内部结露 | 防冷凝加热器缺失或故障 | 检查加热器运行和恒湿器设置 |
保险丝频繁熔断 | 保险丝尺寸过小或间歇性短路 | 根据电机启动负载检查保险丝 I²t 额定值 |
对于为 MCC 供电的配电板，适用相同的检查规则。请参阅我们的 有关上游设备要求， 配电板选择指南。
我应该多久检查一次 mcc 面板？
每三个月进行一次目视和热检查。每六个月进行一次全扭矩检查和绝缘测试。高灰尘环境需要每月进行一次热扫描。出现重大故障后，应在重新通电前进行全面检查。跳过这些时间间隔，您就错过了发现问题的机会，而解决问题的成本却很低。
我可以修理烧毁的接触器还是应该更换它？
更换它。烧毁的接触器具有凹坑触点，这些触点将再次失效，通常会造成灾难性的后果。新的施耐德或 ABB 接触器的成本不到四个小时的生产停机时间。每个等级都在架子上保留一份备用。如果您从电机控制中心 mcc 供应商处购买，请在初始采购订单中协商备件。
mcc 面板火灾的最常见原因是什么？
母线和电缆端子上的螺栓连接松动。电弧产生足够的热量来点燃相邻的绝缘体和塑料部件。每季度使用校准相机进行一次热扫描，然后立即对任何温度上升超过 30 摄氏度的热点进行扭矩校正，几乎完全消除了这种风险。
功率因数差对我的电机控制中心有何影响？
低功率因数会增加流经电机控制中心 mcc 中每个组件（母线、断路器、接触器和电缆）的电流。对于相同 kW，功率因数为 0.75 的负载比功率因数为 0.95 的负载多消耗 33% 的电流。额外的电流会加速整个面板的热老化。 APFC 面板 在主母线层纠正了这一问题。
采矿应用和工厂应用是否需要不同的 MCC？
是的。采矿 MCC 需要减振安装、更高的 IP 等级（最低 IP54，通常为 IP65）、热带母线降额以及地下应用的耐电弧结构。工厂 MCC 通常可以使用 IP42 标准结构。指定错误的类型是采购中的常见错误。好的MCC面板供应商会在报价前询问您的应用情况。
我什么时候应该升级而不是修复现有的 mcc 面板？
当您当前型号的备件不可用时、当您的电机数量超出现有部分时，或者当您需要旧电机控制中心无法支持的智能监控时，请进行升级。拥有 15 年历史的 MCC 接触器已过时且没有通信能力，这是一种负担。仅通过减少停机时间，具有 Modbus RTU 监控功能的新型智能 MCC 的投资回收期通常不会超过三年。
大多数 mcc 面板故障都是可预测和可预防的。警告信号包括热量、噪音、振动和间歇性跳闸。将热扫描融入您的日常维护中。从一开始就指定优质组件。
