专注于防爆或危险场所型号的 VFD 面板供应商

用于危险区域的 VFD 面板不是涂漆盒中的标准驱动器。它是一个交流驱动器控制面板，围绕经过认证的外壳构建，包含任何内部火花。本指南向您展示如何选择合适的供应商。

防爆对于 VFD 面板实际上意味着什么

防爆并不意味着面板能够在爆炸中幸存。这意味着外壳可以阻止内部火花或热表面点燃外部气体。对于 VFD，这通常意味着 Ex d 防爆箱、Ex pxb 加压柜或围绕经过认证的部件构建的 Ex e 增安型外壳。

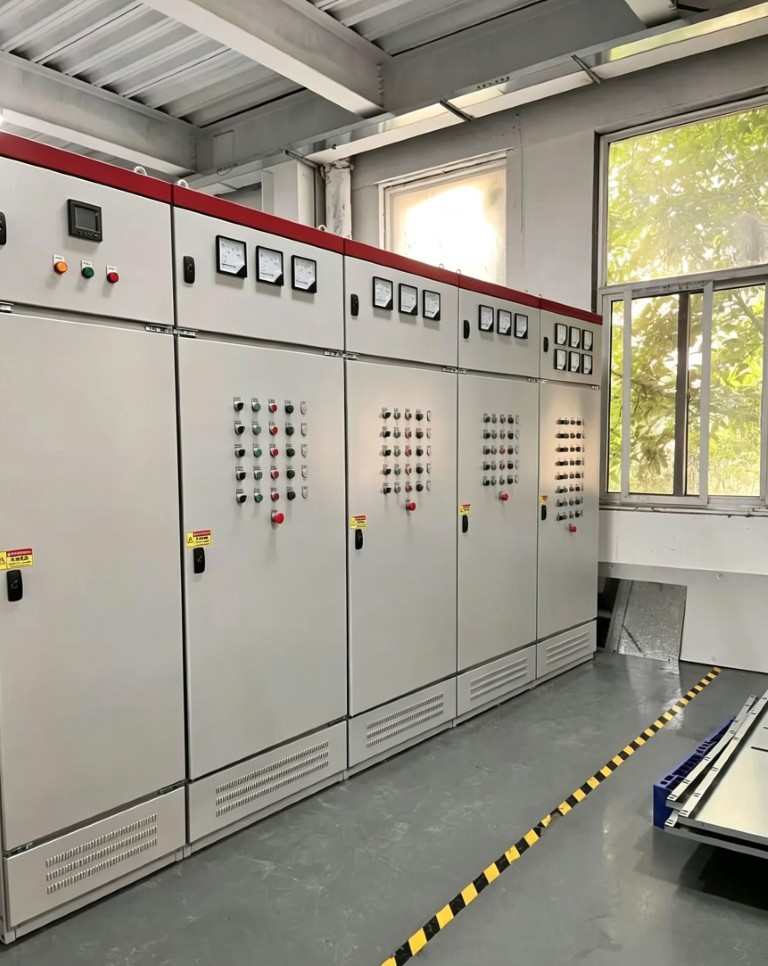

VFD 面板前视图

区域分类

区域设置围护方式

在中东、尼日利亚和南美洲的石油和天然气站点，该区域决定了方法。国际能源署 持续追踪这些地区不断增长的天然气和炼油投资，这使得危险区域面板的需求保持稳定正常运行时存在易燃气体的 1 区区域需要与仅在故障下出现气体的 2 区区域不同的外壳。 。

你猜不到这一点。分类区域研究设置了区域，您的小组必须携带一份证书，标明该区域、气体组和温度等级。

1 区中的交流变频器控制面板使用 Ex d 隔爆外壳。驱动器直流母线电容器和 IGBT 模块运行时会发热并可能产生电弧。防爆箱容纳爆炸并通过加工的火焰路径将逸出的气体冷却至着火温度以下。这就是为什么 Ex d 盒上的间隙和螺栓间距按照严格的规格进行加工，而不仅仅是焊接。

使 VFD 在危险区域中安全的三种外壳方法

对于危险区域 VFD，您有三种实际选择：防爆 Ex d 箱、加压 Ex pxb 机柜或增强安全性 Ex e 外壳。大多数驱动面板使用 Ex d 或 Ex pxb，因为裸露的 VFD 本身无法满足 Ex e。驱动器内部运行过热并且很容易产生电弧。外壳只是故事的一半。成品面板仍必须符合 低压开关设备和控制设备组件的 IEC 61439规则。

将面板与气体组和温度等级相匹配

每个危险区域都有一个气体组和一个温度等级，您的 VFD 面板必须与这两者相匹配。 IIC 组包括氢气和乙炔，它们是最容易点燃的气体。 IIA 和 IIB 组涵盖较重的气体，如丙烷和乙烯。 T1 至 T6 温度等级限制了面板可能达到的最热表面。

驱动面板几乎不符合T6。散热器和制动电阻的运行温度超过 85 摄氏度，因此大多数 VFD 面板处于 T4 或 T3。这就是温度等级决定外壳选择和冷却方法的原因。炼油厂和天然气厂的控制面板工业自动化项目具有最严格的要求，因为过程气体始终存在。

需要 T4 但仅评级为 T3 的面板是不可能的，无论价格看起来有多好。向供应商询问铭牌上而不是手册中的温度等级。

如何筛选 VFD 供应商的真正防爆能力

任何面板制造商都可以在宣传册上打印 ATEX。很少有人能向您展示证书、铭牌和证明这一点的内部接线。筛选文书工作和构建细节，而不是销售宣传。

供应商筛选

五项检查揭露真正的防爆供应商

1

索取防爆证书和铭牌 证书必须注明外壳、气体组、温度等级和区域。铭牌必须重复所有四个。不匹配意味着证书不涵盖您的面板。

2

询问他们使用 Ex d、Ex pxb 或 Ex e 哪种外壳方法。如果他们无法说出方法并解释原因，那么他们就是一家没有危险区域深度的控制面板设计公司。

3

询问电缆密封接头明细表 每个防爆盒的入口都需要一个经过认证的同一组的密封接头。 Ex d 盒上的标准压盖是一个常见且危险的错误。

4

询问驱动器如何冷却 密封的 Ex d 盒会积聚热量。询问降额以及驱动器是否必须尺寸过大才能在外壳内生存而不跳闸。

5

询问您所在行业的参考资料 石油、天然气和采矿场需要不同的东西。向您入围的电气面板公司询问类似区域（而不是不同行业）的参考。

在危险区域工作的工业控制面板外壳制造商拥有经过认证的盒子、压盖和观察窗的库。询问外壳、驱动器和压盖是否被认证为一个组件，或者仅作为松动部件。现场检查员接受装配证书。如果供应商的商店按照 ISO 9001 记录的程序运行，则更有可能保持文书工作的顺利进行。

将 VFD 安装到危险区域 MCC

mcc 的定义在这里很重要：电机控制中心是起动器部分的模块化系列。在危险区域中，容纳 VFD 的 MCC 部分必须具有与变频器本身相同的防爆等级，包括保护它的 mcc 断路器。

中冶整合

确保开关设备和本地驱动器的安全

1 区中的电机控制中心 mcc 使用隔爆或加压部分。为 VFD 供电的 mcc 断路器位于同一经过认证的外壳内，因为故障情况下断开的断路器也可能产生电弧。

大多数站点将两者分开：安全区域 MCC 或 低压开关设备， 为电机处的隔爆 VFD 启动器供电。这使得大型开关设备保持在洁净室中，并且只有驱动器位于该区域中。

VFD 面板内部（门打开）

将驱动器放置在电机上还可以缩短电缆长度，从而降低电压降和铠装电缆的成本。如果您需要 在该区域运行的 变频驱动面板，请将 电机控制中心面板保持 在安全区域并在本地为驱动器供电。

对于外壳本身，请查看 您所在区域的 工业电气外壳的额定值，并 在指定之前阅读危险场所的完整的 电气控制面板要求。 VFD 面板 购买指南可帮助您在防爆外壳将您锁定之前确定驱动器尺寸。

常见问题

最后的想法

防爆 VFD 面板的生死取决于认证，而不是外观。购买前请核实外壳方法、气体组、温度等级和证书。请联系 Giantele 获取与您的区域分类相匹配的技术建议。
