专注于可再生能源应用的 VFD 面板供应商
可再生能源站点对工厂车间从未见过的变频控制面板提出了要求。太阳能水泵在云层覆盖时启动和停止，风力涡轮机面临电网下降，小型水力在固定水头但可变负载下运行。
本指南解释了对服务于这些应用的 VFD 面板供应商的要求，以及如何验证报价背后的工程设计。
要点
- 宽电压容差是不容协商的： 可再生能源站点会遇到来自弱电网和可变发电的电压波动。驱动器和面板必须穿过它。
- 谐波是一个面板级问题： 具有许多驱动器的太阳能或风能站点需要在面板上管理谐波预算，而不是稍后修补。
- 特定应用工程： 太阳能抽水、风能和小型水力发电各自需要不同的驱动器尺寸、保护和控制逻辑。
- MCC 集成改变了设计： mcc 断路器、母线和 Form 分离器属于一个系列，而不是每个驱动桶。
- 验证供应商： 电网友好型设计声明需要证据：测试记录、参考站点和 IEC 61439 验证文件。
为什么可再生 VFD 应用有所不同
工业变频器面板在稳定的电网上运行。可更新的网站则不然。电源电压会发生变化，负载情况会随着天气而变化，并且该站点可能会使用柴油混合动力或微电网运行。
为工厂建造的控制面板在此类场所可能会跳闸、降额或出现故障。
五个差异决定了工程设计：
可再生能源站点的五个要求
并非每个供应商都能提供全部五项服务。网站上的“可再生能源”标签并不是工程证据。以下部分映射了应用程序，然后向您展示如何验证面板构建器是否确实具有该功能。
四种可再生能源应用
大多数可再生 VFD 工作分为四类。每个都有不同的驱动任务和不同的面板设计：
| 应用 | 驱动任务 | 面板优先级 |
|---|---|---|
| 太阳能抽水 | 变速、辐照度启停 | 宽电压容差、MPPT 感知逻辑、户外 IP 等级 |
| 风力发电机辅助设备 | 偏航和变桨驱动器、冷却风扇 | 穿越、低温额定值、防振安装 |
| 小水电 | 调速器控制速度，连续工作 | 超速保护、制动、稳健的热设计 |
| 混合电网和微电网 | 多个驱动器共享变量生成 | 谐波预算、同步逻辑、共享母线设计 |
相同的 vfd 面板可以通过更改参数来服务于其中两个应用。为这四种服务提供良好的服务需要不同的保护、不同的逻辑和不同的测试。询问供应商他们实际交付了这四种产品中的哪一种，并作为现场参考。
太阳能抽水板
太阳能抽水是非洲和中东地区增长最快的可再生 VFD 应用。该面板位于光伏阵列和泵电机之间，它必须跟踪 MPPT 输出，同时保护驱动器和泵。
小组必须做什么
当辐照度超过阈值时，太阳能泵面板启动，将泵提升至可用功率，并在云切断输入时干净地停止。驱动装置处理坡道；面板负责保护。
- 直流链路保护 ，可防止阵列输入变化
- 干运行保护 ，使泵永远不会在缺水的情况下运行 用于
- 维修和夜间操作的 手动和自动模式
- 监控输出 ，以便操作员了解抽水时间和能量
风力和小型水力驱动面板
风力涡轮机辅助设备和小型水力发电厂以不同的方式使用驱动器。风电场需要能够承受电网骤降和低温的偏航和变桨驱动器。小型水电需要具有超速保护的调速级速度控制。
两种不同的驱动职责
这两个应用程序共享一个规则：面板必须匹配机器的任务，而不是目录默认值。
- 风电： 穿越逻辑、低温加热器、塔式机柜的防振安装
- 水电： 超速保护、制动电阻电路、连续工作热设计
- 两者： 通过测试验证电网友好性，而非假设
为这些应用提供服务的供应商携带参考站点和测试数据。具有可再生记录的面板制造商发布它们；其余的则出版小册子。 IRENA 可再生能源成本分析和 世界银行能源获取计划都记录了这些变频控制面板在发展中市场面临的 运行 条件。
什么是 MCC 以及它何时对可再生能源站点很重要

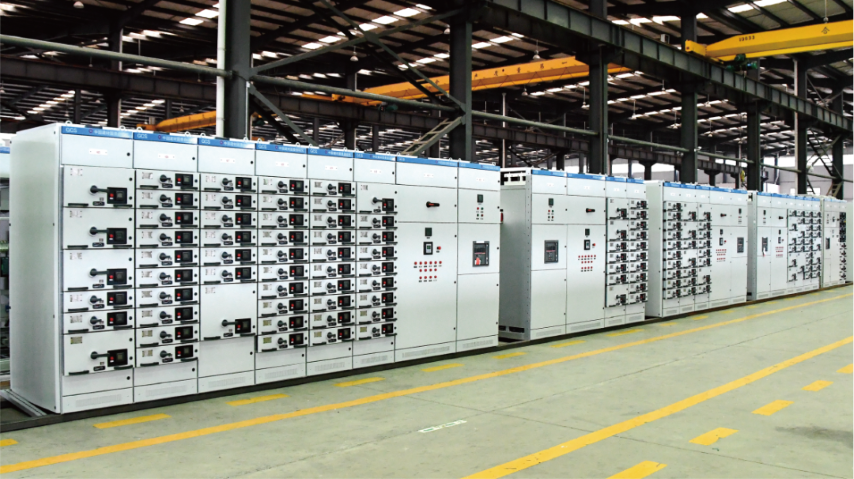

什么是MCC？电机控制中心是一组共享一条母线的起动器和驱动单元。 mcc 面板在一个外壳中容纳了许多电机馈线，每个馈线均由其自己的 mcc 断路器保护。
对于具有多个泵或风扇的可再生场地，MCC 系列可以集中保护并节省占地面积。
MCC 与独立面板
电机控制中心适合电机较多的场所。独立的 VFD 面板单元适合单个大型驱动器或远程位置。
- MCC 系列： 共享母线、每条馈线一个 mcc 断路器、用于现场维护的形式分离
- 独立面板： 独立保护，更易于远程运输和安装
- 混合站点： 启动器单元旁边的桶中的驱动器，全部在一个系列中
对于可再生能源项目，MCC 决策通常是在系统设计阶段做出的。电机 控制中心 架构页面和 电机控制中心供应商 指南涵盖了选择， 常见的 MCC 面板问题 目录显示了当阵容未指定时会出现什么问题。
如何获得可再生 VFD 面板供应商的资格
将经过验证的供应商与营销页面分开的四个步骤：
供应商资格清单
当您为可再生能源项目列出工业控制面板制造商时，请使用此清单：
可再生 VFD 面板供应商清单
为可再生能源站点构建的定制 工业控制面板 在工厂验证比在现场维修更便宜。 VFD 控制面板买家指南 涵盖了同一决策的选择方面。
