VFD控制面板 设计确保电机以正确的速度旋转，提高安全性并方便维修。 VFD 控制面板将变频器、交流变频器保护、接线图、原理图、端子块、端子板、故障和故障排除点统一到一个紧密结合的系统中。

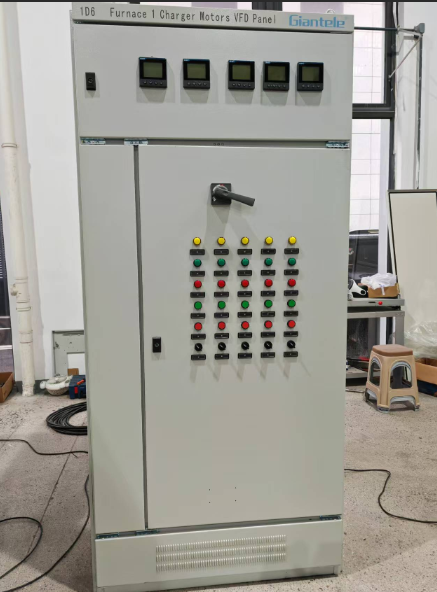

在大多数工业工厂中，VFD 控制面板不仅仅意味着一个金属箱。控制面板可调节电机的速度，提供故障保护，并通过正确组织一切使定期维护变得更加容易。
任何控制面板都应满足三个要求。首先，面板包含哪些元素？其次，技术人员应该如何解读原理图？最后，技术人员应该知道什么才能在没有任何假设的情况下正确排除故障？
在这里，您将获得有关的所有这些问题的答案。 VFD 控制面板 设计和故障排除技术
功能区 | 主要部件 | 主要目的 |
|---|---|---|
电源部分 | 主开关、断路器、保护装置、进线端子 | 在输入电源到达驱动器之前接收并保护它 |
驱动部分 | 变频驱动/交流驱动 | 控制电机速度、启动、停止、加速度和输出频率 |
控制部分 | 按钮、选择开关、继电器、PLC 信号、传感器 | 向驱动器发送启动、停止、重置、速度和安全命令 |
接线部分 | 接线端子、接线板、电线标签、电缆槽 | 保持电源、控制和信号线路井井有条且可追踪 |
冷却段 | 风扇、通风口、过滤器、机柜空间 | 消除 VFD 机柜的热量，有助于防止过热故障 |
接地部分 | 接地排、机柜接地、屏蔽接地 | 降低电气噪声并支持更安全、更稳定的运行 |

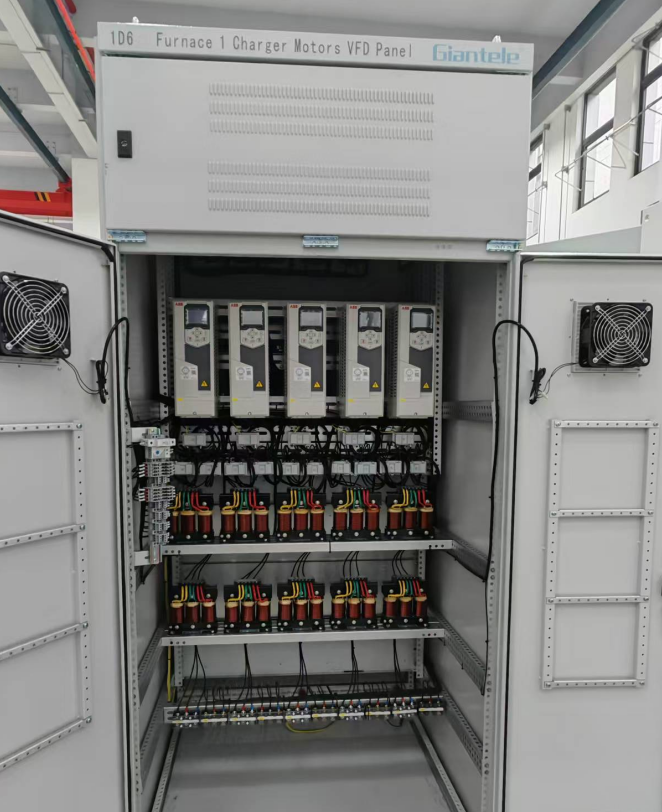

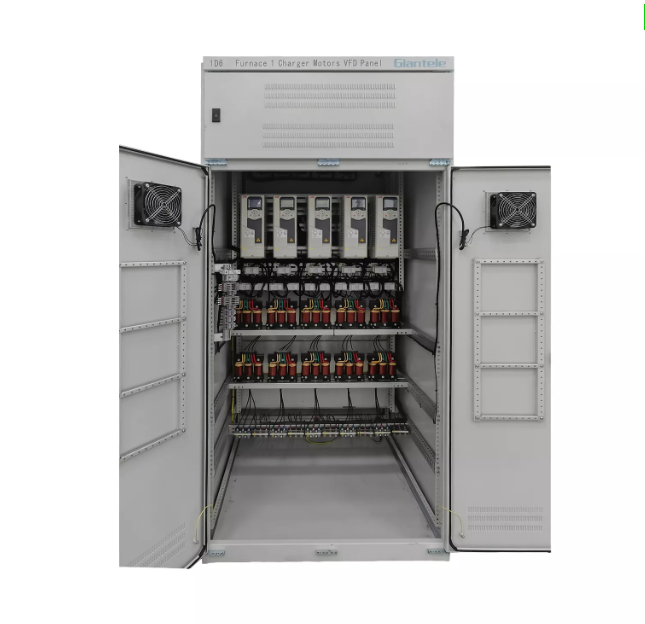

VFD 面板有 几个主要区域。这些区域包括电源部分、驱动部分、控制部分、冷却部分和接线部分。每个区域都有明确的作用，因此面板可以安全、顺利地工作。
动力部分从馈电开始。之后电源会经过主开关、断路器或任何保护设备。所有这些之后，就达到了驱动输入。
驱动器是整个驱动柜的中心部分。它负责将固定输入功率转换为输出功率并将输出功率馈送到电机。它允许启动、停止和改变电机的速度。
控制部分处理来自按钮、选择器开关、传感器、继电器或 PLC 的信号。它们控制启动、停止、重置或改变速度。
冷却系统也很重要。驱动器工作时产生热量；因此，适当的冷却系统是必要的，即风扇、通风系统、过滤器和足够的可用空间。否则可能会发生跳闸，并减少使用寿命。
正确的接地和屏蔽也很重要。为了降低噪音和稳定信号，需要接地。速度信号和控制线路应屏蔽。
示意图显示了 VFD 面板的 工作原理。它不仅显示零件。它展示了电源、控制信号和安全电路如何连接在一起。
从电源电路开始。查找输入电源、主开关、保护装置、驱动输入、驱动输出和电机端子。该路径显示电力如何从电源侧传输至电机。
然后转到控制电路。该部分显示启动、停止、反转、复位、速度输入、报警输出和安全信号。这些信号不携带电机功率，但它们控制驱动器行为。
接线图提供了更准确的连接细节。它显示每根电线的起点和终点。它还显示端子块编号、电线标签和设备符号。
单线图给出了简单的概述。帮助读者快速理解系统。但详细的原理图可以帮助技术人员在维修过程中追踪真正的故障。
清晰的标签使原理图变得有用。如果图纸显示的是一回事，而机柜显示的是另一回事，则故障排除会变得很慢。所以最终的图纸应该始终与真实的面板相匹配。
VFD 面板接线应将电源线与信号线分开。这可以最大限度地减少干扰并增加机柜的可见度。此外，这可以避免安装期间的错误连接。
电源输入接线连接电源和驱动器。通常，输入接线标记为 L1、L2 和 L3。安装人员必须将电源电压和相位与变频器额定值相匹配。
电机输出接线将驱动器连接到电机。电机输出端子号通常标记为U、V、W。如果电机旋转不正确，可以切换输出相来改变旋转方向。
控制线路包含低压命令信号。控制命令可包括运行、停止、前进、后退、复位和选择速度。端子板有助于整理这些电线并对其进行测试。
模拟信号通常用于速度控制。使用的信号包括0-10V和4-20mA。传感器、电位器或控制系统可以生成交流驱动器的信号。
模拟接线需要良好的布线。避免在电机输出接线附近运行。必要时使用屏蔽线，因为信号中的噪声可能会影响速度稳定性。
继电器输出能够将面板状态传输到其他系统。它可能表明系统正在运行、有错误、已准备就绪或正在报警。
参数项 | 设置或确认什么 | 为什么它很重要 |
|---|---|---|
电机额定电压 | 与电机铭牌电压相符 | 帮助驱动器正确保护电机 |
电机额定电流 | 输入铭牌上的额定电流 | 防止过载保护过高或过低 |
电机额定频率 | 设置正确的工作频率 | 确保电机在设计范围内运行 |
命令源 | 键盘、端子控制或PLC控制 | 允许 VFD 面板响应正确的启动和停止信号 |
频率参考 | 键盘、模拟输入、电位计或控制系统 | 确保速度控制来自预期来源 |
加速时间 | 设置合适的启动斜坡 | 降低启动电流和机械应力 |
减速时间 | 设置合适的停车坡道 | 有助于避免因重载快速停止而导致跳闸 |
保护限制 | 电流限制、过载、最大/最小频率、复位模式 | 提高安全性并减少意外停机时间 |
正确接线是不够的。驱动器启动前还需要正确设置参数。这些设置告诉驱动器如何控制和保护电机。
从电机铭牌数据开始。输入额定电压、额定电流、额定频率、额定功率和电机转速。这些值有助于驱动器计算负载和保护限值。
接下来，设置命令源。面板可采用键盘控制、终端控制或PLC控制。如果此设置与接线不匹配，电机可能无法运行。
然后设置频率参考。速度可能来自键盘、模拟输入、电位计或控制系统。设置必须与实际速度信号相匹配。
加速时间控制电机启动的速度。非常短的斜坡可能会导致高电流。较长的斜坡可以使启动更平稳并减轻压力。
减速时间控制电机停止的速度。过短的停止时间可能会导致重负载时出现故障。因此停止坡道应与机器相匹配。
还要检查限制和保护设置。其中包括最大频率、最小频率、电流限制、过载设置、复位模式和重启行为。良好的设置有助于防止损坏和停机。
VFD 面板故障排除应遵循明确的顺序。首先，读取警报。然后检查原理图、接线、参数和机器状况。此方法可以节省时间，因为它避免了随机测试。
如果面板上电但电机不运转，请先检查运行命令。然后检查停止电路、使能信号和频率参考。还要确认命令源是否正确。
如果面板显示过流，请检查负载。泵堵塞、输送机卡住或电机锁定可能会消耗过多电流。还要检查加速时间和电机数据。
如果电机运转但速度变化较大，请检查模拟信号。电线松动、屏蔽不良或信号范围错误都会造成控制不稳定。接线端子也应紧固且清洁。
如果面板因过热而跳闸，请检查气流。过滤器脏污、风扇故障、通风口堵塞或机柜温度过高都可能导致过热故障。重新启动前清洁机柜并恢复气流。
如果电机发出异常噪音，请检查输出接线和接地。还要检查电缆长度和附近的电源线。电噪声会影响电机和控制信号。
良好的故障检查还包括目视检查。检查是否有松动的端子、黑痕、灰尘、湿气和损坏的绝缘层。小迹象可能表明更大的问题。
故障现象 | 可能的原因 | 第一次检查 |
|---|---|---|
面板通电，但电机不运转 | 缺少运行命令、停止电路处于活动状态、命令源错误 | 检查运行信号、使能信号、停止电路、参数设置 |
过流故障 | 负载重、卡机、加速时间短、电机数据错误 | 检查负载、电机接线、加速时间和铭牌设置 |
电机转速不稳定 | 模拟信号噪声、端子松动、信号范围错误 | 检查屏蔽电缆、端子块、模拟输入设置和信号源 |
过热故障 | 过滤器脏、风扇故障、通风口堵塞、机柜温度高 | 检查气流、清洁过滤器并确认风扇正常工作 |
电机旋转方向错误 | 输出相序错误 | 检查U、V、W电机输出接线 |
频繁出差 | 接地不良、电噪声、接线松动、保护设置不正确 | 检查接地、电缆布线、端子紧固性和故障历史记录 |
报警输出不工作 | 继电器设置错误、接线问题、输出逻辑错误 | 检查继电器输出端子及报警参数配置 |
可靠的 VFD 面板需要定期检查。小检查可以预防大故障。它们还使维护变得更快、更安全。
通电前，检查所有接线。确认每根电线与接线图相符。确保端子紧固，并且没有松散的线接触其他点。
检查端子板和标签。每根电线应有清晰的编号或标记。清晰的标签可帮助技术人员在故障排除期间追踪信号。
检查接地点。机柜、门、驱动器、电机电缆屏蔽层、接地排应连接牢固。良好的接地有利于稳定运行。
检查机柜冷却。确保风扇运转良好且过滤器保持清洁。在发热部件周围保留足够的空间，因为气流受阻会缩短变频器的使用寿命。
调试时，尽可能对电机进行空载测试。检查方向、变速、启动、停止、紧急停止和复位功能。然后在实际负载下测试机器。
设置后保留记录。保存最终原理图、参数列表、报警历史记录和维修说明。这些记录可以帮助下一位技术人员更快地解决问题。
巨人电气专注于为工业用户提供实用的电气面板解决方案。清晰的布局、正确的接线和可靠的控制设计可帮助客户减少停机时间。
经过深思熟虑的 VFD 面板可以根据相同的原则进行正确配置、原理图设计、接线、参数设置和故障跟踪。它们相辅相成，从而使整个电机控制系统易于操作。
井然有序的 VFD 柜让操作员能够舒适地工作。易于理解的接线图使技术人员能够轻松发现故障。带有标签的接线盒可以避免混淆。这些参数将确保驱动器保护电机。
在制造业和其他领域，如泵、风扇、传送带等，正确设计的 VFD 控制面板将有助于改善速度控制，同时最大限度地减少机械应力。
只有通过适当的规划才能取得这些良好的结果。这包括正确选择驱动器、设计有效的原理图、正确的接线以及逐步有效的故障跟踪。
答：VFD 面板包括驱动器、端子、保护、冷却和控制接线。
答：使用VFD面板图来追踪电源、信号、接地和输出。
答：VFD 面板改进了速度控制、平稳启动和故障检查。
答：VFD 面板成本取决于变频器尺寸、机柜、保护和控制选项。
A：VFD面板控制速度；软启动器主要是减少启动冲击。
A：逐步检查报警、接线、参数、发热、接地、信号噪声等。
