VFD控制板 是一种电机控制板，用于控制电机的速度、保护电机、稳定电机运行。它也被称为 VFD 面板，因为它将驱动器和其他电气组件封装在一个面板中。
并非所有电机系统都需要始终满负荷运行。泵、风扇、输送机和其他机床需要不同的运行速度。 VFD控制面板确保电机能够根据要求进行调节，从而节省能源。
对于电气项目， VFD 控制面板 不仅包含交流变频器，还可以保护变频器、提供控制逻辑、指示运行状态并添加安全功能。
Giant Electric 专门为配电和控制应用提供可靠的电气产品。

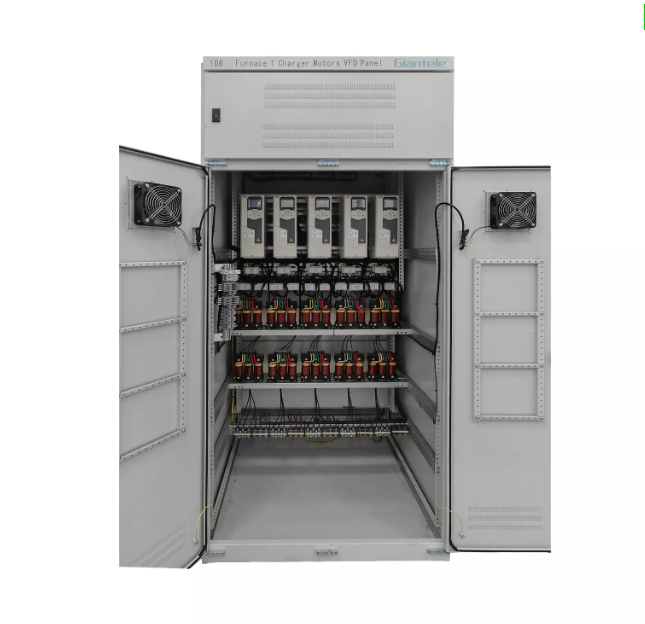

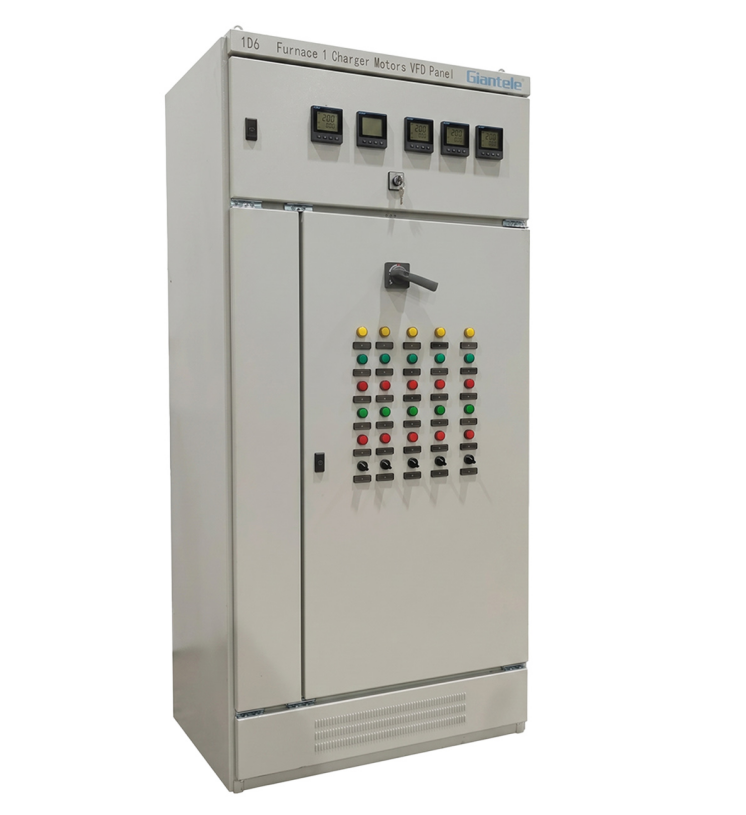

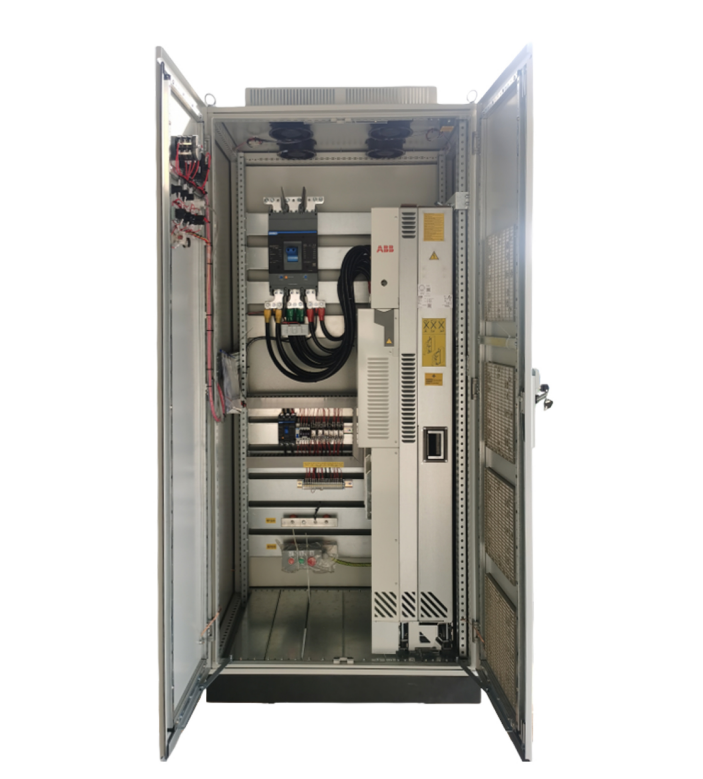

变频驱动器控制屏是指由电气箱内的变频驱动器及其保护、控制、接线、显示、操作等部件组成的面板。
变频驱动控制面板的主要作用很容易理解。控制面板通过改变频率和电压来控制电机的速度。
单个 VFD 单元只是控制速度的驱动单元。然而，它并不总是提供全面的现场解决方案。
变频器 控制面板 由变频器和控制面板组成。它可以包含电路保护、开关、仪表、警报器、冷却单元和通信单元。
因此，买家得到的不仅仅是可变驱动装置；他们拥有完整的电机控制系统。
物品 | 独立式变频器 | 变频器控制面板 |
|---|---|---|
主要功能 | 控制电机速度 | 控制电机速度并支持系统保护 |
结构 | 仅驱动装置 | 驱动器、机柜、保护、接线、控制和显示 |
防护等级 | 受驱动器本身限制 | 可包括断路器、保险丝、继电器和外壳保护 |
手术 | 通常通过驱动器键盘进行控制 | 可以使用按钮、开关、指示器、仪表或自动信号 |
最适合 | 简单的电机速度控制 | 具有安全和监控需求的完整电机控制项目 |
主要目的是电机速度控制。该面板可调节电机速度，以便设备能够遵循工艺需求。
例如，水泵在需水量较低时可能会减慢速度。当需要较少气流时，风扇可以降低速度。输送机可以更准确地匹配生产速度。
外壳保护内部电气部件。它可以防止灰尘、湿气、热量和意外接触驱动器。
这很重要，因为许多工作场所潮湿、多尘或繁忙。好的驱动柜还可以使接线更加整洁，操作更加安全。
输入电源首先进入面板。保护装置管理电气安全。然后VFD改变功率输出。
电机接收受控电压和频率，因此它以所需的速度运行。操作员可以通过按钮、开关、键盘或自动信号来调节速度。
VFD面板通常控制三相交流电机。这些电机出现在泵、风扇、压缩机、输送机、搅拌机和生产机器中。
该面板可为一台或多台电机提供服务。最终设计取决于负载类型、控制方法和现场条件。
变频器是其核心部件。它通过改变频率和电压来控制电机速度。
驱动器必须与电机数据匹配，包括功率、电压、电流、频率和负载类型。如果驱动器匹配不良，系统可能跳闸或运行不良。
VFD 控制面板 通常包括一个断路器。它有助于保护电路免受短路或过载的影响。
该面板还可能包括保险丝、继电器、电涌保护和电机保护部件。这些零件有助于减少异常情况下的损坏。
有时前门可能包括按钮、开关、灯、仪表甚至键盘。上述组件帮助操作员管理设备。
速度、电流、频率、运行状况和报警状态均可通过显示屏显示。这使得检查过程更加容易。
有些面板需要更多功能。它们可以使用 PLC 控制、旁路控制、通信模块、线路电抗器、过滤器、冷却风扇或加热器。
当驱动器需要维修时，旁路可以保持系统运行。 PLC可支持自动控制。
成分 | 主要角色 | 为什么它很重要 |
|---|---|---|
变频驱动 | 调节电机频率和电压 | 根据实际需求控制电机速度 |
断路器 | 保护电路免受过载或短路的影响 | 提高用电安全 |
控制接口 | 包括按钮、开关、灯或键盘 | 帮助操作员控制和监控系统 |
显示器或仪表 | 显示速度、电流、频率或警报 | 让日常检查更轻松 |
冷却部件 | 风扇、过滤器、加热器或通风部件 | 有助于防止过热 |
PLC或通讯模块 | 支持自动或远程控制 | 适用于高级控制系统 |
直接电机启动使电机以固定速度运行。但许多系统需要灵活的速度控制。
VFD 控制面板根据实际需求调整电机。这对于泵、风扇、输送机和其他可变负载系统非常有用。
尽管不需要，但在以最大速度运行时，电机会浪费大量能量。这个问题可以使用 VFD 面板来解决。
随着速度降低，能量消耗也会减少。
直接启动可能会导致突然的冲击。它可能会给电机、皮带、泵、管道和连接的机器带来压力。
VFD 控制面板可实现平滑的加速和减速。电机启动平稳，停止平稳。
稳定的调速提高了整个过程。该面板可以帮助维持压力、流量、气流或生产速度。
这使得系统更易于管理，因为速度跟随需求。
泵控制是最常见的用途之一。 VFD 控制面板可以管理供水、增压、灌溉、废水和排水。
面板根据流量或压力需求改变泵速。因此，泵不需要一直全速运行。
风扇控制也受益于变速。 HVAC 系统在不同负载下需要不同的气流。
VFD面板可以控制排风扇、冷却风扇、换气扇和空气循环系统。
许多机器需要稳定的电机控制。示例包括输送机、压缩机、搅拌机、机床、食品机械和生产线。
VFD 控制面板可帮助这些机器平稳启动并以正确的速度运行。
有些项目需要一台电机配备一个面板。其他人则需要一个面板来容纳多个电机。
定制控制柜可以包括手动控制、自动控制、信号反馈和远程监控。
VFD控制面板可以保护电机免受过载、异常电流和操作故障的影响。
保护装置有助于减少故障发生时的损坏。 VFD还可以监控电机电流并对异常负载做出响应。
封闭式柜子提高了安全性。它将带电部件保留在面板内并限制意外接触。
电源隔离在维护期间也有帮助。清晰的标签、接地、指示灯和开关使面板更易于操作。
平稳的速度控制可减少电机和驱动设备的压力。这有助于保护泵、风扇、皮带和机械部件。
由于系统并不总是全速运行，磨损也可能会减少。
运营商需要清晰的信息。 VFD 面板可以显示状态、速度、电流、频率和报警信号。
这有助于工作人员在出现问题时快速做出反应。它还支持更轻松的检查和维修。
从电机数据开始。检查功率、电压、电流、频率、相位、速度范围和负载类型。
面板必须与电机和工作负载相匹配。泵负载可能需要与输送机负载不同的设置。
环境影响橱柜设计。检查灰尘、湿度、热量、户外暴露、腐蚀风险和通风。
室内面板可能需要更简单的外壳。恶劣的场所可能需要更强的密封、冷却或防冷凝设计。
有些系统只需要手动速度控制。其他则需要通过传感器或PLC信号进行自动控制。
您可能还需要远程监控、警报反馈、通信端口或旁路控制。
VFD 控制面板应使用正确的接线、接地、保护和散热。
设计还应遵循项目所需的电气安全规则。对于这个定义文章，具体的市场准入规则不需要详细解释。
选择因素 | 检查什么 | 设计影响 |
|---|---|---|
电机数据 | 功率、电压、电流、相位、频率和负载类型 | 帮助变频器和保护装置正确匹配 |
负载类型 | 泵、风扇、输送机、压缩机、混合器或机器 | 影响速度范围、控制逻辑和驱动器尺寸 |
工作环境 | 灰尘、潮湿、高温、户外暴露或腐蚀风险 | 确定外壳、冷却和密封要求 |
控制方式 | 手动控制、传感器控制、PLC控制或远程控制 | 影响按钮、接线、通信和自动化设计 |
安全要求 | 接地、保护、隔离、标签、散热 | 支持更安全的运维 |
正确接线至关重要。电缆应遵循电气图纸并连接到正确的端子。
技术人员应拧紧端子并检查极性。良好的接地有助于降低噪音并支持安全操作。
VFD 在运行期间会产生热量。因此，橱柜需要足够的空间和空气流通。
有些面板需要风扇、过滤器、空调或加热器。良好的冷却有助于驱动器更可靠地工作。
变频器在运行前需要正确设置参数。其中包括电机电流、电压、频率、速度范围、加速时间和减速时间。
设置完毕后，技术人员应测试旋转方向和运行状态。
最终检查有助于避免早期故障。检查输入电压、保护装置、接线、机柜状况和部件固定。
然后测试警报、指示器和控制信号。首先低速运转电机，检查是否有噪音或振动。
VFD控制面板是指具有VFD、保护元件、接线、控制元件、显示元件和防护外壳的整个电机控制单元。
该装置控制电机转速，保证安全，有利于节能，并提供设备保护。事实证明，该设备非常适合泵、风扇、暖通空调、输送机和工业机械等机器。
购买面板前，请确定电机规格、负载条件、环境条件、控制规格和防护规格。这样，您将帮助供应商为您提供合适的VFD面板。
Giant Electric 是一家电力公司，为实际配电和控制目的提供可靠的电气解决方案。如果您的项目需要稳定的电机速度控制，那么优质的 VFD 控制面板就可以了。
答：VFD 面板包含驱动器、保护器、控制装置和显示器。
答：VFD 面板可改变频率和电压以满足需求。
答：VFD 面板可减少冲击、能源浪费和机械磨损。
答：通常是的，但节省和保护可以抵消成本。
答：检查电机数据、接线、接地、热量和参数设置。
