VFD 控制面板不仅仅是安装在钢制外壳中的变频驱动器。它是围绕电机、驱动负载、输入电源、安装环境、操作方法和维护要求而设计的协调电机控制系统。
当这些因素综合考虑时，VFD 面板可以为泵、风扇、输送机、搅拌机、压缩机和其他电机驱动设备提供稳定的速度控制。否则，结果可能是过热、误跳闸、信号不稳定、调试困难或未来服务的访问受限。
在巨人电气，每个 VFD 面板配置都应从应用开始，而不是仅从机柜尺寸或驱动器额定功率开始。电机数据、负载行为、可用故障级别、电缆布线、控制逻辑和环境条件都会影响最终设计。
在选择 VFD、断路器、机柜或冷却系统之前，请收集定义应用程序的信息。
设计输入 | 需要确认的问题 | 为什么它很重要 |
|---|---|---|
输入功率 | 电源电压、频率、相位、接地布置以及可用的故障级别是多少？ | 确定 VFD 输入额定值、保护装置选择和面板短路要求。 |
电机数据 | 电机电压、满载电流、功率、转速、绝缘等级和使用系数是多少？ | 支持准确的VFD和电缆选择。 |
负载类型 | 负载是泵、风扇、输送机、混合器、压缩机、挤出机还是其他机器？ | 确定扭矩需求、加速行为和过载要求。 |
工作范围 | 所需的最小和最大速度是多少？电机多久启动和停止一次？ | 影响控制设置、电机冷却和系统性能。 |
安装环境 | 面板是否会安装在室内、室外、多尘区域、潮湿房间或腐蚀性场所？ | 确定外壳额定值、冷却方法和组件保护。 |
控制方式 | 操作是本地、远程、自动、基于传感器、PLC 控制还是联网？ | 定义所需的按钮、I/O、端子、通信硬件和控制逻辑。 |
流程连续性 | 维护期间进程可以停止吗？是否需要旁路或冗余？ | 影响面板架构和操作风险规划。 |
电机铭牌数据尤其重要。不要仅根据电机马力或额定千瓦来选择驱动器。还必须审查电机满载电流、过载需求、速度范围、占空比和负载曲线。
例如，离心泵或风扇通常具有可变扭矩负载。输送机、搅拌机、正排量泵或负载生产机器可能需要在其工作范围内更稳定的扭矩。大型风扇、负载输送机和其他高惯量设备也可能需要更长的加速和减速时间，以避免出现过流或过压故障。
这些相同的输入在准备调查时很有用。完整的 VFD 面板规格 有助于避免选择尺寸过大或无法处理实际操作条件的面板。
可靠的 VFD 面板设计通常遵循明确的顺序：
确认输入电源和可用的故障情况。
查看电机铭牌和驱动负载特性。
根据电流、过载负载、控制要求和工作范围选择 VFD。
设计进线保护、隔离和配电布置。
评估输出侧保护、电机电缆长度、电抗器、滤波器和接地。
确定外壳、热管理系统、端子、走线槽和维修间隙的尺寸。
开发控制、安全、报警、通信和联锁逻辑。
完成工厂测试并提供图纸、终端明细表、参数记录、操作文件。
此顺序可防止常见错误：首先选择驱动器，然后尝试安装其周围的所有剩余组件。 VFD是核心设备，但整个面板必须作为一个系统运行。
变频器应与电机电压、相位、额定电流、频率以及所需的过载能力相匹配。然而，这些基本价值观只是起点。
负载类型应指导驱动器的选择。泵和风扇通常受益于可变扭矩控制，其中电机扭矩随速度变化。输送机、搅拌机、破碎机和容积泵可能需要更高的启动扭矩或更稳定的低速扭矩。重型输送机或大型风扇轮也会在加速和减速过程中产生高惯性。
检查 VFD 时，请考虑以下因素：
电机所需的持续输出电流
启动或临时负载变化时所需的过载额定值
所需速度范围和低速运行时间
控制方式，如V/F控制、无传感器矢量控制、闭环控制
本地、远程或自动操作要求
通信需求，例如 Modbus、Profibus、以太网或 PLC 集成
高惯性负载或快速减速的制动要求
电机是否适合逆变器运行
以低速连续运行的电机可能会从其安装在轴上的冷却风扇接收到较少的气流。这对于恒扭矩负载尤其重要。根据应用的不同，电机可能需要独立供电的冷却风扇、更大的电机、规定的最小运行速度或其他热解决方案。
进线电路必须为 VFD 面板提供安全隔离和协调保护。典型的布置可能包括主断路开关或断路器、上游短路保护、输入端子和适当尺寸的电源导体。
确切的保护装置配置取决于 VFD 制造商的说明、可用故障电流、当地电气规范、面板短路额定值以及项目的配电系统。不应仅根据通用规则来选择防护装置。
设计审查应确认：
输入电压和相位与 VFD 额定值匹配
维护期间可安全操作主隔离
保护装置符合 VFD 制造商的建议
面板能够承受预期的短路条件
输入电缆、接线片和端子的额定电流符合所需电流
明确规划接地和连接
安装允许安全地接触断开装置
对于许多工业项目，外部门耦合操作手柄非常有用，因为它可以在不打开外壳的情况下进行隔离。最终选择仍应与外壳等级和现场环境相匹配。
并非每个 VFD 面板都需要相同的配件。应根据电气系统和使用条件选择进线电抗器、输出电抗器、滤波器、制动单元和谐波抑制设备。
Condition | 设计考虑 |
输入电源不稳定或电能质量问题 | 考虑使用输入电抗器、直流电抗器或建议用于 VFD 和电气系统的其他措施。 |
电机电缆较长 | 检查是否需要输出电抗器、dv/dt 滤波器或正弦波滤波器来减少电机和电缆系统的压力。 |
附近敏感的控制信号 | 改进电缆隔离、接地、屏蔽和 EMC 规划。 |
高惯量负载或快速停止要求 | 评估是否需要制动单元和制动电阻。 |
谐波限制或敏感电力系统 | 将谐波性能作为整个电气系统的一部分进行评估，而不是作为孤立的附件决策。 |
室外或高温环境 | 考虑热量对 VFD、过滤器、电抗器和外壳冷却能力的影响。 |
输入电抗器可以帮助减少输入电源和驱动器之间的干扰。当电机电缆较长、电机绝缘问题、开关频率或安装布局增加输出电路的压力时，可能需要输出电抗器或滤波器。
这些组件应根据实际项目设计来选择。在没有明确原因的情况下添加附件会增加成本和空间要求，而在需要时省略它们会降低可靠性。

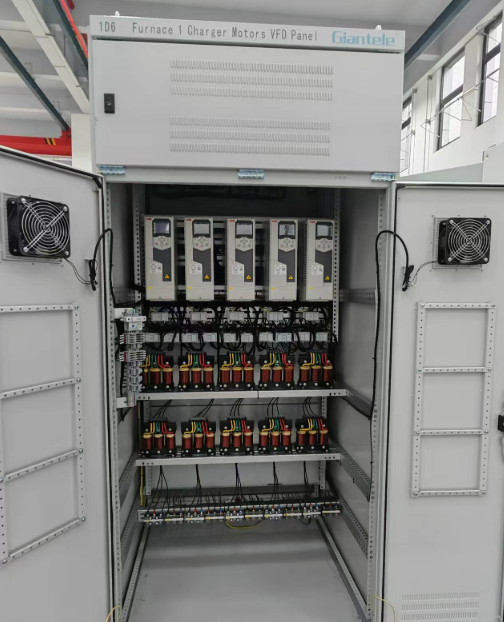

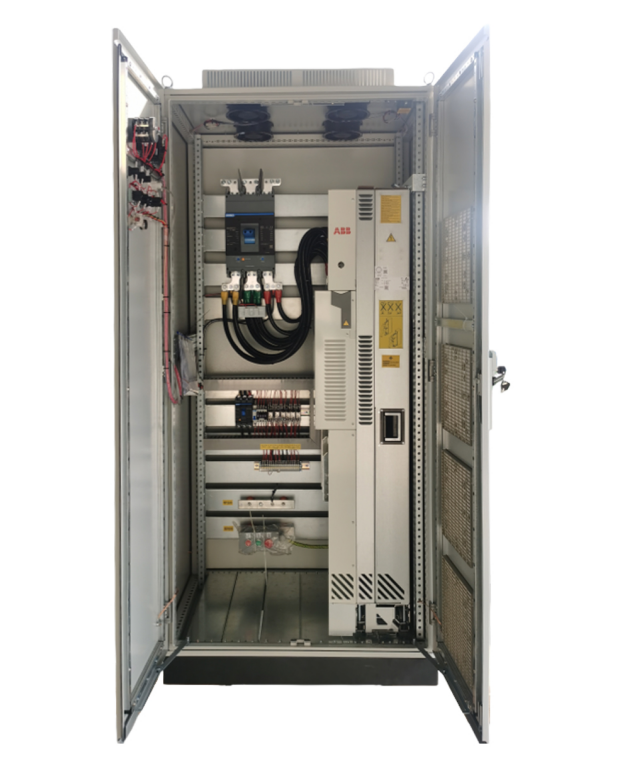

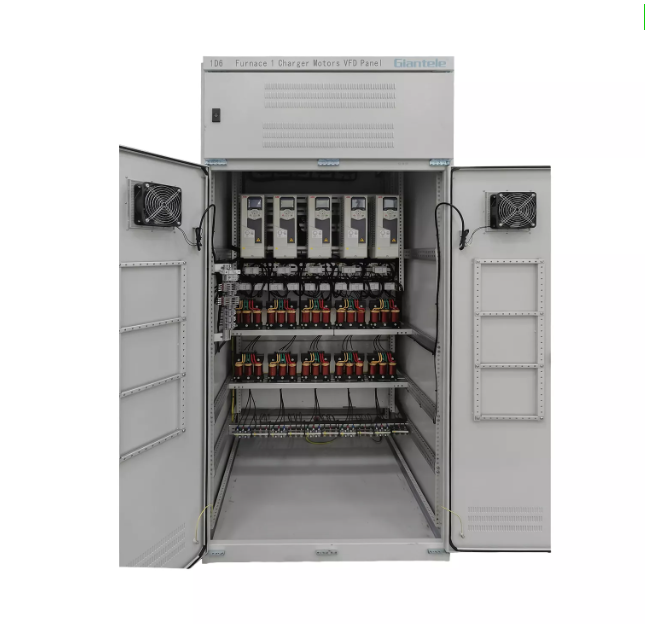

VFD 面板应易于接线、检查、维护和冷却。拥挤的外壳通常会在面板到达客户现场之前很久就产生问题。
布局应区分主要功能区域：
输入电源和隔离部分
VFD和功率器件部分
输出电路及电机连接部分
控制装置及PLC接口部分
接线端子和现场接线部分
冷却、接地和电缆管理部分
VFD 的上方、下方和周围必须留有足够的间隙，以便空气流通。线槽、接线盒、电抗器和其他部件不应阻塞制造商要求的通风路径。
散热设计必须考虑的不仅仅是机柜尺寸。检查最高环境温度、内部总热负荷、外壳防护等级、阳光照射、海拔、灰尘水平、过滤器维护和附近热源。紧密密封的外壳可以提供更好的防尘或防水保护，但也可能会减少自然散热。
根据应用的不同，热管理可能包括自然通风、过滤风扇、屋顶安装风扇、热交换器、空调、恒温控制或内部加热器，以降低冷凝风险。
外壳还应为电缆弯曲半径、现场端接、线槽接入、门装设备和未来的维修工作提供足够的空间。难以维护的面板可能会在其使用寿命期间造成不必要的停机。
对于需要可配置外壳、集成驱动部分、保护装置和远程控制选项的项目，巨人电气可以 根据电机和现场要求提供 定制的 VFD 面板布置。
VFD 输出电缆会产生高频电噪声。如果电源、电机、模拟、通信和低压控制线路未经规划就布线在一起，面板可能会遇到信号不稳定、通信故障、传感器读数不准确或滋扰警报的情况。
良好的接线实践包括：
分离输入电源、VFD 输出、控制、模拟和通信接线
在适当的情况下使用单独的走线或物理间距
让敏感信号电缆远离电机输出电缆
根据安装和设备说明的要求使用屏蔽电缆
正确端接电缆屏蔽层
提供清晰的电线标签和端子标识
使用正确设计的接地和连接装置
将所有现场终端与批准的图纸和终端时间表相匹配
整洁的布线布局不仅仅是外观问题。它提高了调试效率，使故障追踪更加容易，并降低了错误现场连接的风险。
当技术人员追踪故障或重新连接现场接线时，清晰的端子标识和逻辑机柜布局也可以节省时间。组织良好的 VFD 面板布局、接线和故障检查流程 使这些日常任务在调试和维护期间更加高效。
VFD 面板可以接收来自本地按钮、选择器开关、压力传感器、流量传感器、PLC、楼宇管理系统或远程通信网络的命令。设计必须定义哪个命令源具有优先级，以及如果信号、传感器或通信连接失败应该发生什么。
常见的控制功能包括：
启动、停止、复位和紧急停止功能
手动-关闭-自动选择开关
本地和远程操作模式
运行、停止、故障、电源指示灯
来自键盘、电位计、模拟信号或通信网络的速度参考
压力、流量、温度或液位反馈
上游或下游设备的联锁
用于远程监控的报警输出
与 PLC、SCADA 或楼宇管理系统通信
手动-关闭-自动开关通常适用于泵、风扇和工业机械。在手动模式下，操作员可以在本地运行设备。在关闭模式下，电机保持停止状态。在自动模式下，面板可以接受来自 PLC、传感器或外部控制系统的命令。
控制逻辑在出厂前应进行测试。重要的是不仅要验证电机是否运行，还要验证面板是否正确响应停止命令、故障、互锁、反馈丢失和模式更改。
考虑一个室外泵站，配备三相电机、基于压力的自动控制、本地 HOA 操作、远程 PLC 连接以及多尘或潮湿的环境。
面板设计需要审查：
电机满载电流和泵负载曲线
输入电压、故障等级和上游保护
所需的压力传感器信号和控制范围
本地 HOA 开关、启动/停止控制和故障指示器
PLC或远程监控的通讯接口
防尘、防潮、温度和阳光的外壳防护等级
适合预期环境条件的冷却方法
驱动器、电机、传感器和 PLC 之间的电缆布线
模拟压力信号的接地、屏蔽和噪声控制
泵干运行、低压、高压或其他过程联锁
这种方法比为每个项目使用相同的标准面板配置更可靠。应用决定设计。
工厂验收测试应根据批准的图纸和项目要求验证完成的面板。
检查项目 | 验证重点 |
组件安装 | 确认变频器、断路器、端子、电抗器、冷却部件和控制装置符合批准的设计。 |
接线检查 | 检查布线、端子紧固、标签、电缆分离、接地和接合。 |
电源电路检查 | 验证输入、驱动器、输出和电机连接布置。 |
控制逻辑测试 | 测试本地、关闭、自动、启动、停止、复位、运行指示、故障指示和联锁。 |
I/O和通信测试 | 确认模拟信号、数字输入、继电器输出、PLC点数、通讯功能。 |
VFD参数回顾 | 检查电机电压、电流、频率、加速度、减速度、控制模式、保护设置。 |
冷却系统测试 | 确认风扇、过滤器、恒温器、加热器或空调设备按预期运行。 |
文件审查 | 准备图纸、BOM、终端明细表、参数备份、测试记录、操作指南。 |
最终文件应与实际面板相符。清晰的图纸、线标、端子明细表和变频器参数记录有助于安装人员、调试工程师和维护团队在交付后高效工作。
可靠的 VFD 控制面板首先要清楚地了解电机、负载、电源、环境和控制要求。驱动器选择、保护、冷却、接线、EMC 规划和测试应视为关联的设计决策，而不是单独的任务。
对于项目来说，最好的 VFD 面板不仅仅是具有最大驱动器或最多附件的面板。它是一款与应用相匹配、支持安全安装和维护、并在整个使用寿命期间提供稳定电机控制的产品。
Giant Electric 为必须同时考虑电气兼容性、可维护性和现场条件的工业项目设计低压配电和电机控制解决方案。规划更广泛的电机控制系统的团队还可以将 VFD 面板与作用进行比较。 工业 VFD 控制面板 在工厂应用中的
变频器控制面板是将变频驱动器与保护装置、控制部件、冷却设备、接线、端子和指示灯集成在一起的外壳。它控制电机速度，同时支持更安全的操作、监控和维护。
首先了解电机满载电流、电压、负载类型、过载需求、速度范围、电缆长度、环境温度、控制方法和可用安装空间。外壳和冷却系统还必须能够容纳 VFD 和其他组件产生的热量。
当输入电力系统有干扰或建议额外的输入保护时，可以考虑使用线路电抗器。对于较长的电机电缆运行、电机绝缘保护或增加电应力的输出电路条件，可能需要输出电抗器或滤波器。最终选择应遵循 VFD 制造商的指导和项目要求。
VFD 和相关组件在运行过程中会产生热量。如果外壳无法消除这些热量，驱动器可能会降额、跳闸或使用寿命缩短。冷却设计应考虑环境温度、外壳额定值、内部热负荷、灰尘和通风条件。
是的。如果 VFD 不可用，过程需要电机继续运行，则可以考虑采用旁路布置。旁路是否合适取决于电机、过程、安全要求、操作模式和控制架构。
VFD 面板通常围绕一个或多个用于速度控制电机的变频驱动器进行设计。电机控制中心 (MCC) 是一个较大的组件，可能包含多个电机启动器、VFD 部分、馈线、保护装置和多个电机的控制室。
提供电机铭牌详细信息、输入电压和频率、负载类型、所需速度范围、安装环境、外壳要求、本地或远程控制方法、通信协议、电缆长度以及任何所需的传感器、警报、旁路功能或测试标准。
