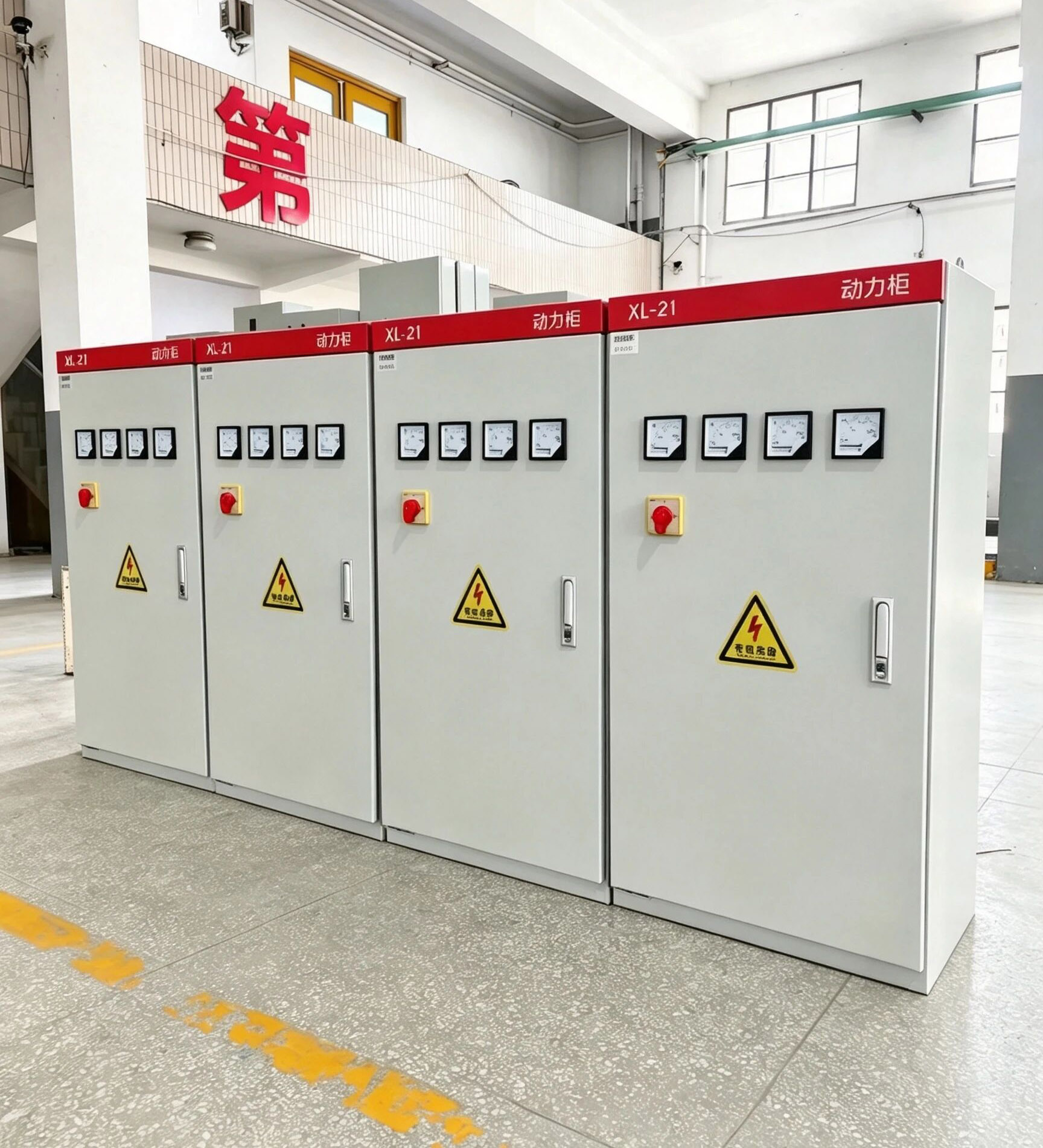

适用于工业自动化的顶级配电板

自动化工厂不是普通的用电设备。传统工厂可以承受导致接触器掉落的电压跌落。您的 PLC 网络、伺服驱动器和过程服务器则不然。为它们供电的配电系统必须保持电压、滤除谐波并在开关时不出现扰乱机器逻辑的毛刺。

本指南涵盖了自动化环境中的要求 配电板 ：电压架构、设计选择和数据中心配电系统的规则。最后是维护纪律，使整个工厂保持可预测性。

为什么工业自动化会改变您的配电要求

自动化改变了故障模式。照明电路发生故障，房间一片漆黑。为驱动器提供服务的分配馈线发生故障，整个生产单元在周期中停止，从而破坏正在进行的工作并重置批次。

自动化工厂主要分为三种负载类别：变频驱动器和伺服系统、PLC 和传感器网络以及过程计算机。每个都以不同的方式强调电力分配。

驱动负载

驱动负载产生谐波；电子产品不能容忍它们

每个 VFD 和伺服驱动器都会消耗非正弦电流。失真反馈到母线上并传播到板上的每个其他负载。 PLC 电源和传感器位于同一配电网络上。

• 谐波额定母线： 中性线尺寸适合三重内容，非平衡负载假设
• 源头滤波： 驱动侧线路电抗器或板前的有源滤波器
• 专用 24V 部分： 与电机瞬态隔离的控制电源

内部布局

电压骤降​​是第二个威胁。大多数驱动器都会经历 100 毫秒的下降。 PLC 处理器和工业计算机并不总是这样。

当大型电机在同一配电板上的其他位置启动时，局部电压骤降可能会重置控制器而无需穿越。配电设计必须将敏感负载和重负载分开到不同的部分。

保持自动化运行的配电电压

电压选择是配电系统设计的首要决定。它定义了母线额定值、断路器尺寸以及工厂共享一个故障域的程度。下表将常见电压架构映射到其自动化用途。

常见的错误是将 24V 控制电源连接到与驱动器相同的电路板部分。每次电机启动都会产生控制电源骤降。专用控制部分通过其自身的变压器或 UPS 供电，将自动化大脑与动力肌肉分离。

对于混合自动化和重型过程负载的工厂，电网和发电机之间的 自动转换开关 可以在断电期间保持关键电路板部分的运行，这通常是受控停止和崩溃批次之间的区别。

自动化配电系统设计

一旦电压固定，配电系统设计将决定故障、热量和维护的表现。自动化安装有五种选择。

五种设计选择

自动化级板与普通板的区别

1

整个链条的选择性 每个下游断路器都会先于上游断路器跳闸。馈线故障会隔离一个电路，而 PLC 网络永远不会注意到。

2

Form 4 内部隔离 母线、功能单元和端子位于单独的隔间中。一名技术人员在一条馈线上工作，而自动化工厂的其余部分则保持运行状态。

3

谐波额定母线 铜尺寸适合 RMS 加谐波加热，中性线额定值为三重含量。板内没有隐藏的热点。

4

监控和报警集成 每个馈线仪表具有 Modbus 或以太网输出，为 SCADA 和 PLC 馈电。断路器状态显示在 HMI 上。

配电设计也意味着增长规划。自动化生产线通过添加站点来扩展，而不是通过添加全新的板。当工厂翻倍时，请留出备用通道、备用母线容量以及用于第二个进线的空闲槽位。

董事会本身必须是可验证的。 IEC 61439 低压开关设备组件进行了 IEC标准系列 中定义的温升、短路承受能力和介电强度的型式测试 。

这些测试将纸面上表现良好的电路板与能够在额定故障下幸存下来的电路板区分开来。订购前请验证装配等级，并确认装运前对您的设备进行了例行测试。

数据中心配电系统

数据中心配电系统是最严格的自动化配电版本。加工厂可能会经历短暂的停顿；服务器大厅不能。该板位于 UPS 设备和机架之间，绝不能成为单点故障。

商业应用

双路径架构

双路径、按电路计量、现场维护

每个关键馈线都需要两条独立的路径：A 侧和 B 侧，每条路径都有自己的电路板部分和自己的 UPS 电源。一方的失败永远不会影响另一方。

• 每电路计量 向设施管理系统提供电流、谐波和断路器状态
• 4b 形式的分离 允许在相邻组满负荷运行时对一个机架组进行重新供电
• 与 UPS 和发电机组协调， 保持冗余链端到端完整

谐波管理在这里也很重要。现代开关模式服务器电源会产生 UPS 和备用发电机都不喜欢的谐波。

如果您的设施运行发电机组，谐波负载可能会使适合平衡正弦电流的发电机绕组过热。清洁 电路板输入端的有源谐波滤波器面板可保持发电机组侧面 。 IRENA 数据中心分析强调了与数字负载规模相同的电能质量限制。

对于在同一配电网络上运行大型电机负载的设施， SVG 静态无功发电机面板 可处理电容器组无法足够快地跟踪的无功波动。

配电线路和公用设施协调

该板是公用事业公司的配电线路与工厂自己的配电网络相交的边界。该边界的协调决定了上游电网事件如何影响自动化工厂。

在指定之前，请向公用事业公司询问三个数字：输入端的可用故障级别、当地电网的电压容差以及典型的电压骤降频率。

第一个尺寸是进线断路器和母线的承受能力。第二个告诉您工厂是否需要电压调节。第三个规定了 PLC 网络的穿越要求。

在许多非洲和东南亚工业区，电网电压在高峰时段偏离额定电压 10% 以上。

世界银行 电力部门评估显示，导致自动化工厂大多数设备故障的原因是电压质量，而不是发电不足。即使电机负载继续运行，额定容差窗口严格的自动化电子设备也会跳闸。

带有有载分接开关或专用调节部分的配电板可以从源头而不是在每个设备上解决这个问题。

公用事业和配电系统的维护和设计

公用事业和配电系统的维护和设计是一个对话，而不是两个对话。设计时没有考虑到维护的电路板会被忽视，直到出现故障。专为现场服务而设计的电路板得到了维护，维护记录证明了这一点。

保持自动化板可靠性的三种做法

文档与硬件一样重要。竣工单线图、保护装置设置和选择性研究必须与电路板兼容。添加新的自动化单元时，工程师会更新图表，而不仅仅是接线。无证董事会从第一天起就是维护责任。

当现有配电板无法再安全扩展或维修时，根据您当前的负载列表设计的 新配电板 比多年来的创可贴修复更便宜。

选择一家进行您可以见证的工厂验收测试的制造商，并记录您收到的设备上的每项设置。要了解工厂验收测试应涵盖哪些内容， 如何测试配电板， 请按顺序完成例行测试、FAT 和现场验收步骤。

最后的想法

自动化工厂的配电板不是商品箱。它是电压平台、故障边界以及其之上所有内容的数据源。

根据谐波含量、下垂容限和现场维护进行规范，该工厂可按预期运行二十年。它的规格就像一个照明面板，第一次驱动改造就会暴露它。

将您的单线图和负载列表发送给 Giantele，以获得包含电压架构、形式分离和监控设计的技术方案。
