中压配电故障很少是由一项功能缺失引起的。它们通常始于网络拓扑、故障级别、保护、绝缘和操作程序之间的不匹配。环网柜开关设备将开关、隔离、接地和变压器馈线保护集成到一个紧凑的组件中，但外观相似的单元可能具有截然不同的职责和生命周期义务。因此，完善的规范必须考虑环网如何运行、如何清除故障、存在什么环境条件以及由谁来维护设备。以下指南将这些决策转化为实际的选择和操作框架。
环形配电网络使一组变电站或负载能够访问多个潜在的供电路径。在一种常见的布置中，电缆形成一个物理环路，同时一个开关点保持常开状态。这可以避免意外的并行操作，同时保留故障后可以使用的替代路线。环网柜开关设备提供了断开损坏的电缆部分所需的分段点，需要时将其接地，并从网络的另一侧恢复健康的部分。该设备通过实现受控隔离来提高连续性；它本身并不能保证不间断供应。
恢复过程可以是手动的、远程控制的或自动的。在基本安装中，合格的操作员会识别故障部分并遵循批准的开关时间表。更先进的安装可以添加机动机构、故障通道指示器、保护继电器、通信设备和 SCADA 集成。这些功能减少了故障定位时间，并允许控制中心远程操作选定的环形开关，但保护协调仍必须防止替代馈电给未清除的故障供电。公用事业公司专门使用有针对性的远程控制和继电器级故障信息来改善故障隔离和供电恢复。
这种区别在采购过程中很重要。买家有时会要求“自动 RMU”，但没有定义所需的控制逻辑、通信协议、电源、指示信号或系统集成的责任。相反，环网柜开关设备应被指定为完整网络运行理念的一部分。单线图必须显示正常开关位置、电源位置、变压器馈线、保护区和常开点。如果没有这些信息，添加电机和通信设备可能会增加成本，而无法提供可靠的自动恢复。
环形馈线通常使用负载断路开关，设计用于接通和断开正常负载电流。变压器馈线可以使用开关熔断器组合或带有保护继电器的真空断路器。当熔断器的额定值与变压器浪涌、电缆限制和下游设备正确协调时，熔断器可以提供经济的变压器保护。断路器提供可复位保护和更灵活的继电器功能，使其在故障级别、变压器容量、自动化或选择性要求更高的情况下非常有用。母线、电缆终端、操作机构和辅助电路都必须与电气负载相匹配，而不是被视为辅助附件。
接地开关和机械联锁同样重要。三位置机构可以提供维修位置、隔离位置和接地位置，从而减少不兼容开关状态的可能性。然而，联锁是一种工程保障措施，而不是绕过操作规则的许可。电压指示、测试访问、模拟图、位置指示器、压力或绝缘监测以及清晰的电缆室访问都会影响技术人员确认设备状态的安全程度。 EN IEC 62271-200 涵盖 1 kV 以上至 52 kV 的金属封闭开关设备组件，而 EN IEC 62271-103 则适用于相同电压范围内的交流开关和隔离开关。

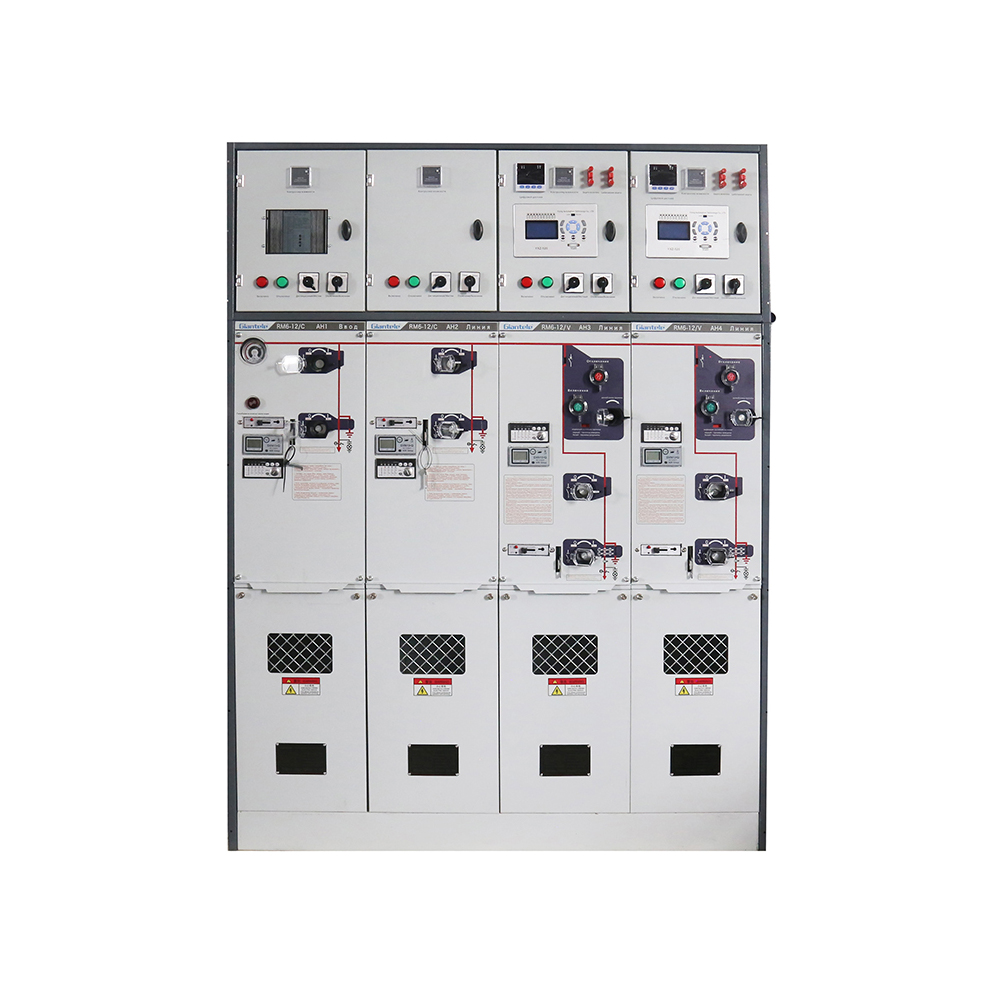

一个实际的例子是 SF6 环网柜，它设计用于 12 kV、50 Hz 服务，具有 630 A 或 1,250 A 额定电流选项。其带电部件和开关装置封闭在密封的不锈钢室中，该产品支持使用负荷开关、熔断器、真空开关和断路器功能的固定或可扩展组合。密封系统具有IP67防护等级，并且可选配电动操作机构用于远程控制应用。
绝缘材料的选择会影响尺寸、环境义务、维护实践和报废处理。 SF6 绝缘设备可以提供紧凑、稳定的密封设计，特别是在空间和外部污染是主要问题的情况下。然而，SF6 需要受控处理，因为它是一种高度持久的温室气体，其 100 年全球变暖潜力比二氧化碳大数千倍。因此，法规和采购政策正在加速替代绝缘技术的使用。
绝缘方式 | 主要好处 | 关键考虑因素 |
|---|---|---|
SF6 密封设计 | 结构紧凑，与外部污染隔离力强 | 气体监测、回收、法规遵从和报废处理 |
干燥空气或氮气设计 | 避免 SF6，同时保留密封的绝缘室 | 尺寸、压力设计、温度范围和经过验证的介电性能 |
固体或混合绝缘 | 减少或消除绝缘气体需求 | 表面状况、材料老化、局部放电控制和修复策略 |
常规空气绝缘 | 熟悉的检查和维护访问 | 更大的间隙和安装空间要求 |
无 SF6 空气 RMU 提供 了替代 12 kV 设计的示例。其额定电流为 630 A，使用干燥空气或氮气进行绝缘并进行真空灭弧。它具有 IP67 级密封外壳、模块化断路器和负载开关组合、机械联锁以及用于保护和配电自动化的可选电流互感器布置。这些细节说明了为什么“不含SF6”只是一个选择标准；买方仍必须验证额定值、外壳设计、开关负载、保护功能和环境条件。
配置还必须与馈线布置相匹配。典型的三路单元可能包含两个环形开关和一个变压器馈线，而较大的系统则添加出线馈线、计量部分或断路器模块。可扩展环网开关柜在未来可能出现馈线的情况下非常有用，但必须在安装前确定扩展接口、母线额定值、可用空间和允许的停电程序。对于固定方案来说，不可扩展的组件可以更加紧凑，但以后的网络更改可能需要更换而不是添加一个模块。
从网络数据开始，而不是首选机柜模型。报价请求应注明系统标称电压、所需设备电压等级、频率、系统接地方式、最大工作电流、预期短路电流、故障持续时间、峰值耐受要求和绝缘水平。如果其短时耐受额定值低于计算的故障水平，则具有足够负载电流的装置可能仍然不合适。同样，变压器馈线的选择必须考虑变压器额定值、阻抗、浪涌行为、电缆限制和所需的保护协调，而不能仅考虑变压器容量。
RM6 气体开关设备 链路采用 12 kV 气体绝缘设计，提供模块化 C、F、V 和断路器功能。其电气特性包括42/48 kV工频耐受水平、75/85 kV雷电冲击耐受水平以及根据模块类型不同的机械寿命值。这些数字说明了为什么采购文件应明确所评估的确切职能单位。总线耦合器、环形开关、熔断器和断路器馈线可以共享一个外壳系列，但具有不同的电流中断和机械耐久性职责。
其次是场地条件。指定室内或室外安装、最低和最高环境温度、海拔、湿度、冷凝、盐污染、灰尘、洪水暴露、地震要求和通风。海拔高度可能需要进行绝缘校正，而高湿度和污染会影响爬电距离、外壳保护、加热器和密封。电缆信息应包括导体材料、横截面、每相电缆数量、端接接口、弯曲半径、入口方向、屏蔽接地布置和测试接入。许多安装延迟的发生是因为电气额定值正确但电缆室无法容纳所选的端接。
自动化需求应编写为可测量的接口。定义哪些开关需要电机操作、是否需要本地和远程模式、辅助触点数量、控制电压、跳闸和合闸命令、通信协议、事件记录、故障指示和网络安全责任。环网柜开关设备可能还需要电流互感器、电压传感器、保护继电器、计量和远程终端单元。每个设备必须具有足够的精度、负载、比率和环境等级来满足其功能。对“智能电网准备就绪”的模糊要求并未确定由谁提供控制面板、对继电器进行编程、测试通信或验证恢复序列。
最后，索取图纸、例行测试记录、适用于所提供结构的型式测试证据、操作手册、基础细节、电缆接口图纸和备件建议。确认所测试的布置是否涵盖了项目实际所需的面板数量、内弧分类、可达性类型和安装方向。 EN IEC 62271-200 适用于 1 kV 以上至 52 kV 室内或室外服务的预制金属封闭组件，但项目规范仍必须确定所需的分类和额定值。
只有合格人员才能使用经批准的单线图和现场特定开关时间表来操作或维护环网柜开关柜。在工作之前，必须识别、断开每个可能的电源，防止重新连接，并使用适当的测试设备验证断电情况。然后，必须根据设备设计和当地安全规则的要求进行接地。机械联锁、位置指示器和控制开关绝不能被视为隔离、锁定或标记、失电测试和存储能量控制的替代品。电气安全要求要求在接触裸露部件之前，断电电路必须保持安全并经过验证。
例行检查应遵循制造商的说明和设备的绝缘技术。有用的检查可能包括外壳状况、腐蚀、湿气进入、电缆端接状况、机构操作、位置指示、加热器功能、辅助电源、继电器警报以及绝缘或气体监测指示。免维护密封室减少了预定的内部工作，但它们并不能消除对外部机构、电缆、控制装置、保护设置或安装环境的检查。生命周期规划还应解决操作员培训、诊断测试、更换模块、熔断器可用性、继电器支持、气体回收（如果适用）以及退役责任。
选择环网柜开关柜需要的不仅仅是匹配电压和电流。网络拓扑、故障等级、馈线保护方式、绝缘系统、电缆布置、自动化范围、现场环境和操作程序必须作为一个协调设计。浙江浙贵电气有限公司是一家具有成熟生产和OEM能力的中低压配电设备制造商。当根据实际配电系统、法规要求和生命周期计划检查其额定值和配置时，其气体绝缘且无 SF6 的 RMU 选项可以支持不同的项目优先级。
答：它提供紧凑的中压开关、故障隔离、接地和变压器馈线保护，同时允许通过替代路线为健康的网络部分供电。
答：并不总是如此。恢复可能需要手动切换，除非该装置包括机动机构、故障指示器、通信和经批准的远程或自动控制方案。
答：不需要。无 SF6 设备可以使用干燥空气、氮气、固体介电材料、真空中断或混合绝缘系统，具体取决于其结构。
答：确认电压等级、额定电流、短时和峰值耐受电流、绝缘水平、开关负荷、内弧要求、环境限制和电缆接口。
答：它通常包括两个环形馈线开关和一个由熔断器开关组合或断路器和保护继电器保护的变压器馈线。
答：可扩展设计可以接受额外的兼容模块，但必须首先规划扩展接口、母线额定值、可用空间以及未来的停电安排。
