旧设备的电机控制面板改造服务

您的电机控制面板已有 20 年历史。接触器喋喋不休，上次重新接线时原理图丢失，备件目录十年前就不再存在。修复它使生产线本周保持运行。更换它可以使生产线在接下来的二十年里保持运行。

电机控制面板改造服务的存在是为了帮助您用数字而不是希望来拨打电话。改造可替换磨损的内部部件，同时保留现有的外壳和现场接线。更换者安装全新面板。两者都是合法的。

错误在于根据感觉而不是面板的实际情况来选择它们。本文为您提供决策框架、需要新面板的警告信号以及适合您实际足迹的更换选项。

电机控制面板改造服务的实际用途

改造服务替换现有面板的内部工作部件，同时保留仍然完好的外壳、母线结构和现场接线。您保留面板足迹。您保留电缆端子。您将获得新的接触器、新的过载继电器、新的 PLC（如果旧的 PLC 无法支持）以及组件之间的新接线。

成本案例在纸面上很简单。改造通常占完全更换的 30% 到 60%，因为您可以避免新的外壳制造、新的现场布线和大多数土建工程。

根据 世界银行 基础设施指南，延长现有电力资产的使用寿命通常是在预算有限的情况下提高可靠性的最快方法。当现有结构健全时确实如此。

评估第一

决定改造或更换的评估

认真的改造服务从状况审核开始，而不是报价。审计回答了六个问题：

• 母线状况： 母线是否有凹坑、腐蚀或因多年接头松动而出现热点？
• 外壳完整性： 金属板是否生锈，或者只是装饰性的？门封条还有效吗？
• 组件寿命： 接触器和继电器仍在生产还是早已停产？
• 文档： 是否存在竣工图？它们与实际接线相符吗？
• 合规性： 该面板是否仍符合您的保险公司或监管机构要求的 IEC 61439 版本？
• 故障历史： 过去三年中有多少次计划外跳闸、热事件或弧闪事件？

决定您采取哪条路径的是审核结果，而不是供应商的热情。无论其使用年限如何，都可以进行更换。 未通过母线或外壳审核的当面板已经显示了 工业控制面板 我们在博客上列出的 常见 MCC 面板问题时，改造决策就不再是可选的。

状况审核

改造还是更换：如何用数字来决定

改造与更换决策是一项伪装成工程决策的财务决策。将这两种选择放入五年成本模型中，答案通常就会很清楚。该模型有四个输入：当前维修成本、预计维修频率、每次事件的停机成本以及适合您现场的更换面板的价格。

大多数工业场所都适用的经验法则：如果您过去两年对此面板的维修费用总计超过新面板成本的一半，请更换它。你正在用劳动力来资助旧结构的衰落。

新的 电机控制中心 重置故障时钟，保修涵盖改装无法覆盖的第一个维护周期。在哪里购买与是否购买一样重要： 电机控制中心供应商 库存组件并测试每个组件，可以缩短您的停机时间。

当您必须购买全新的电机控制面板时

有些情况会使改造变得不安全、不合规或在经济上荒谬。当这六项中的任何一项适用时，请停止计划改造并购买新的。这不是一个偏好。这是工程呼叫。

立即更换

强制全面更换的六大条件

1

母线腐蚀或过热 主母 线上的点蚀、变色或热损坏迹象无法就地修复。母线是面板的脊柱。更换整个组件，而不是拼接受损的导体。

2

外壳生锈或进水损坏 如果金属板生锈，则 IP 等级无效，面板将不再保护人员或组件。在发生故障的外壳内改造接线是浪费金钱。

3

停产的组件 当接触器、过载继电器和断路器零件不再生产时，未来的每一次故障都将成为定制制造工作。更换比拥有博物馆藏品便宜。

4

没有竣工图 对于每一个打开它的技术人员来说，接线未记录的面板都是一个安全隐患。将其重建为经过验证的新设计可以恢复文档记录和合规性。

5

未能符合当前标准 如果您的保险公司、监管机构或客户需要当前版本的 IEC 61439 ，而您的专家组早于该版本，则改造无法创建型式测试证书。只有新的组件才能携带它。对于必须在下一次审核中保持合规性的遗留设备面板现代化项目，更换是拥有经过验证的证书的唯一途径。

6

电弧闪光或热事件历史记录 任何发生内部故障的面板都应完全更换。电弧事件后母线支架和外壳上的应力是不可见且不可预测的。

控制面板布局设计：相同占地面积的替换面板

在这里，替换不再感觉像一个项目，而开始感觉像一个升级。 Giantele 根据您现有的尺寸制造替换电机控制面板。

我们会根据您的外壳高度、宽度、深度、安装孔图案和电缆入口位置，然后设计一个新面板，将其放入相同的空间并连接到相同的电缆。

这种控制面板布局设计方法消除了导致大多数更换成本高昂的三个成本中心：无需土建工程来调整面板室的大小，无需重新布线现场电缆，无需重新设计上游开关设备连接。

您的电工拆除旧面板，在相同的占地面积上安装新面板，并在相同位置端接相同的电线。停机时间从几周缩短到几天。

母线布局

相同的占地面积每个电流

科学的布局可以给你带来复制品无法带来的好处

匹配旧尺寸并不意味着复制旧设计。新面板获得：

• 隔离 隔间 IEC 61439 形式分离，1980 年代的面板从未有过
• 根据您的实际环境温度（而不是工厂的测试条件） 进行降额母线尺寸根据实际热负荷计算
• 热管理 ，并根据您的气候调整通风尺寸
• 记录接线 ，带有编号的套圈和符合实际的竣工图

您可以在您已有的空间内获得一个现代化、合规、可维护的面板。这就是更换面板和升级面板之间的区别。

当您订购替换件时，根据您的占地面积构建 的定制工业控制面板 是根据您现有的尺寸和负载数据进行设计的。请向我们发送外壳尺寸、电机列表以及当前的单线图。

设计审查涵盖端子位置、电缆入口方向和母线连接点，因此安装是交换，而不是建设项目。

泵控制面板改造：双工、研磨机和污水坑应用

泵控制面板的磨损与一般 MCC 不同，因为它们在潮湿、有时甚至是腐蚀性的环境中运行。三种配置主导着改造和更换请求。

泵面板

三种泵盘类型及其典型故障模式

1

双泵控制面板 交替继电器和备用启动逻辑首先出现故障。如果一个泵持续运行而另一个泵生锈，则交流发电机电路已失效。通常可以通过改造来修复，但请检查浮动开关和液位探头是否仍然可用。

2

研磨机泵控制面板 研磨机泵吸收高启动电流并锤击接触器。检查起动器上是否有焊接触点和电弧损坏。在同一个研磨机泵上重复更换接触器表明启动器的尺寸不足以完成任务。

3

污水泵控制面板 通常是最简单的面板和最快的改造。浮子开关输入、启动器和警报器。如果外壳完好且泵完好，则全面改造既快速又便宜。如果进水，请立即更换外壳。

废水提升站中的泵控制面板面临着水务面板从未出现过的硫化氢腐蚀。如果外壳内部出现点蚀或镀层变色，请将其视为外壳故障情况并计划更换，而不是改造。

围绕面板增加了自己的热检查：VFD 会产生热量，而尺寸较小的旧外壳会在两年内耗尽驱动器。 变速泵的 VFD 控制面板的

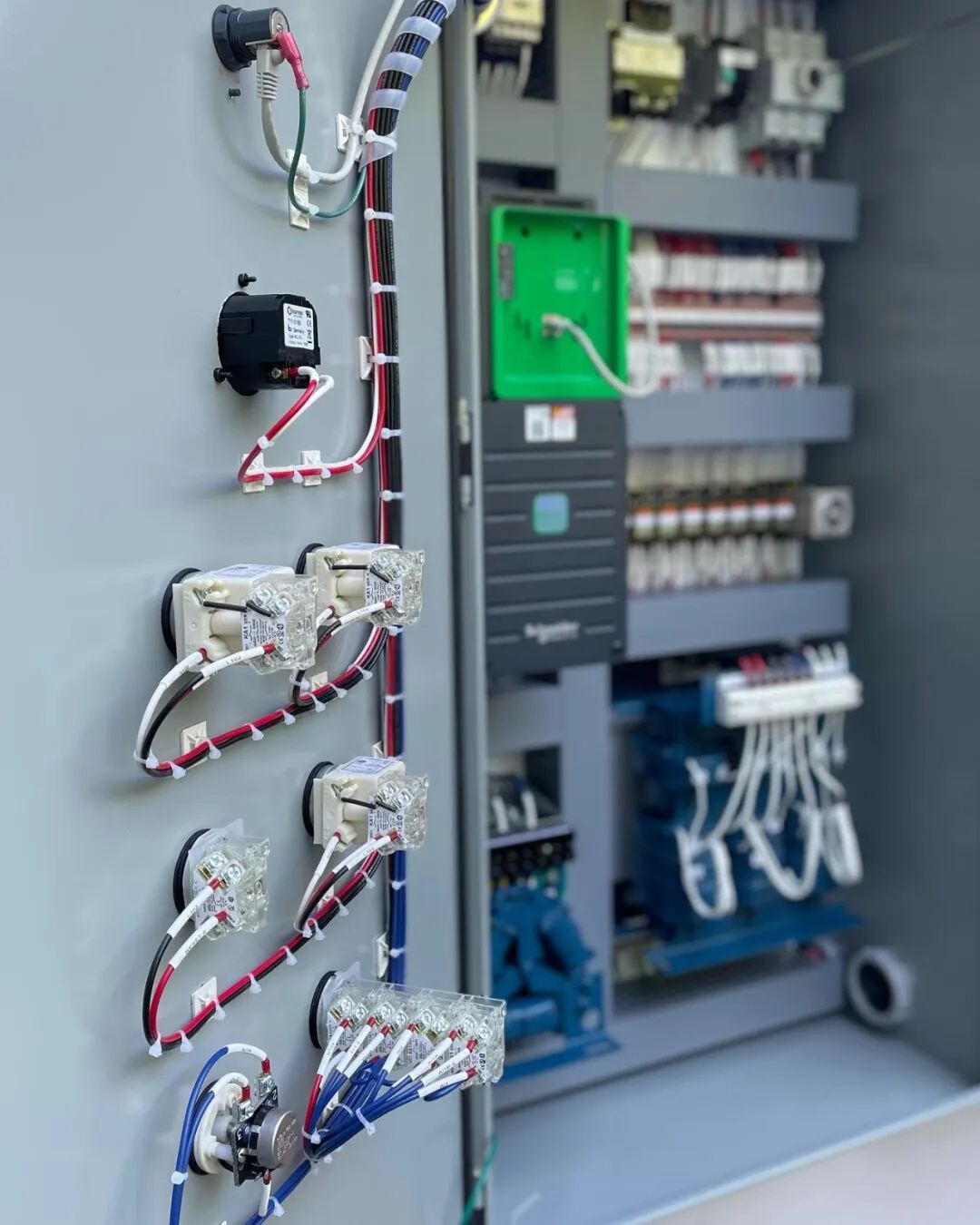

控制面板接线装配和PLC控制面板设计现代化

控制面板接线组件的质量决定了您忘记的改造和每季度重新进行的改造之间的区别。旧面板通常是点对点接线，没有套圈，因此追踪故障需要几个小时。

现代化改造使用编号套圈、电压隔离接线和与图纸相匹配的端子块。第一个打开面板的技术人员可以节省一天的跟踪时间。

现代化项目中的 PLC 控制面板设计应遵循与外壳相同的规则：重复使用有效的内容，更换无效的内容。如果现有的 PLC 仍然可靠地运行您的过程并且其 I/O 符合您的需求，则改造可以保留它并仅替换电源和启动器部分。

如果 PLC 已停产、不受支持或内存不足，请将其作为面板工作的一部分进行更换，并在工厂验收测试期间（而不是在现场）将逻辑移植到新平台。

自动化控制面板现代化增加了旧面板从未具有的通信功能。 Modbus RTU 或以太网 I/O 可让您的 SCADA 查看电机状态、警报历史记录和能源数据，而这些数据过去需要步行到配电室才能查看。

对于向扩展的工厂来说 IRENA式工业能源监控，该数据层证明了升级预算的合理性。

最后的想法

旧设备不一定是一种责任。当结构健全并且经济支持时进行改造。当满足六个更换条件时，请毫不犹豫地更换。当您更换时，需要一个适合您的占地面积、符合当前标准并附带技术人员可以信任的文档的面板。

请联系 Giantele，并提供您现有面板的照片、尺寸和电机列表。我们的工程师会在 48 小时内返回书面的改造或更换建议以及成本数据。
