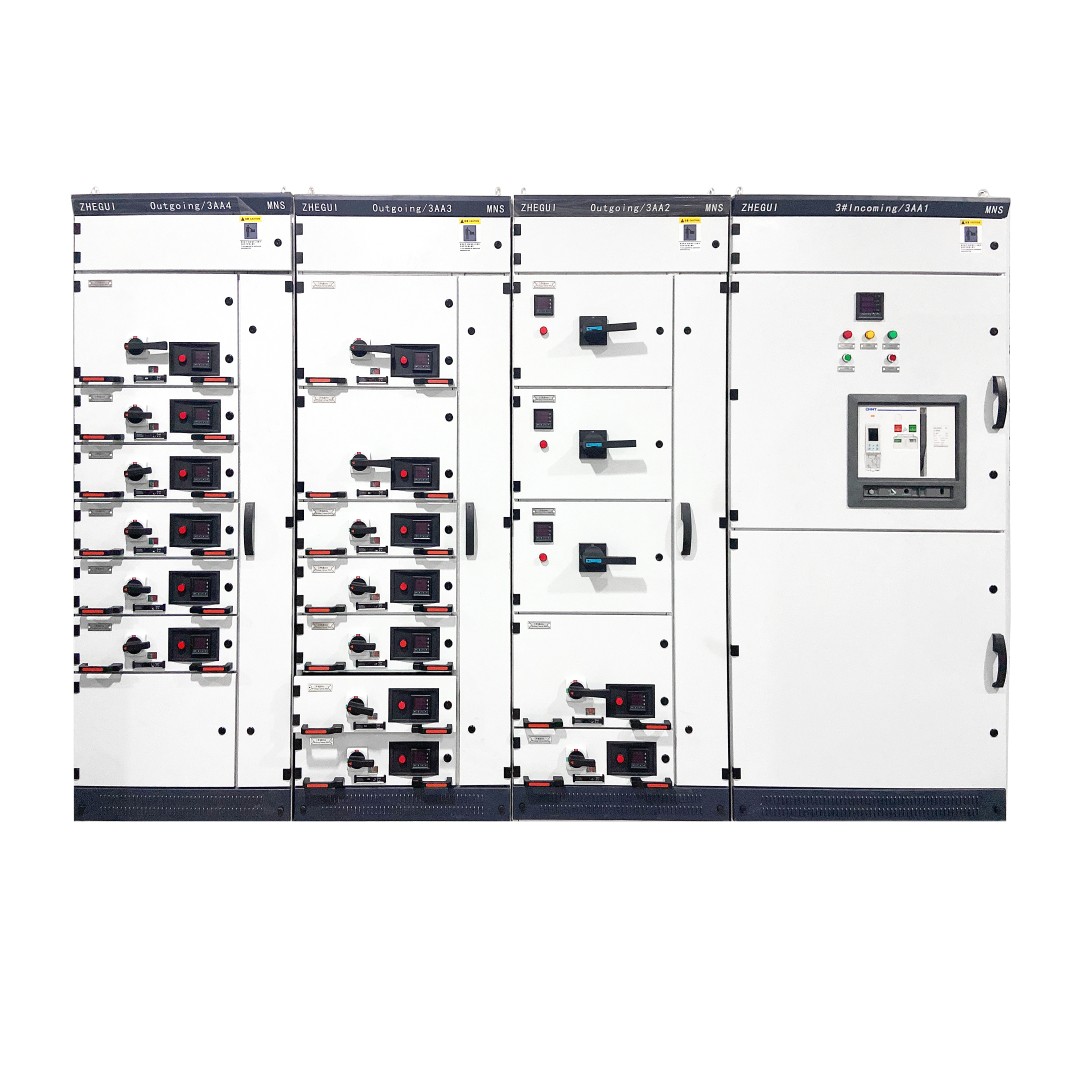

可再生能源系统的电机控制面板集成服务

可再生能源在纸面上听起来很简单。太阳能电池板产生直流电，逆变器将其转换为交流电，然后电机运行。在实践中，太阳能电池阵列和工作泵站之间的间隙由电机控制面板填补，直到调试周才指定。最终会出现电压偏移、误跳闸以及控制系统与逆变器对抗而不是与其合作的情况。

电机控制面板集成服务弥补了这一差距。他们从第一天起就让面板设计师、可再生能源承包商和最终用户参与相同的规范讨论。其结果是面板可以通过逆变器电源平稳启动电机，在太阳能和电网之间切换而不会降低负载，并保护安装费用为六位数的设备。

为什么可再生能源需要不同的电机控制面板设计

并网电机控制面板假定电压和频率稳定。 400V 电机预计电压为 400V 正负百分之十。 50Hz 接触器线圈预计为 50Hz。网格通过设计实现了这一点。太阳能逆变器和风力涡轮机则不然。

当电池充电状态波动时，带有电池存储的离网太阳能系统的输出电压会变化 10-15%。在逆变器赶上之前，风力涡轮机随阵风速度改变频率。继电器 每次有云经过时，专为电网电力设计的工业控制面板都会触发其欠压一种专为可再生能源集成而设计的方案扩大了其保护容限，增加了穿越瞬态骤降的时间延迟，并与逆变器自身的保护曲线相协调。 。

集成设计

电网与可再生能源：您的面板必须以不同的方式处理什么

• 电压容差： 电网面板期望稳定的 400V 正负 10%。可再生电池板接受 340-460V 电压而不会跳闸，并具有可编程的欠压时间延迟。
• 频率穿越： 阵风期间风力涡轮机输出频率波动。面板保护继电器需要更宽的频率窗口或以秒而不是周期为单位测量的响应延迟。
• 源同步： 当 ATS 在太阳能和电网之间切换时，面板必须协调转换，以便电机不会出现损坏绕组的异相重新连接。

中冶面板

可再生能源集成的自动化控制面板设计

可再生能源自动化控制面板的作用不仅仅是启动和停止电机。它管理能源。当太阳辐照度下降时，它会决定哪些泵继续运行以及哪些泵卸载。当电池电压低于阈值时，它会命令发电机启动或切换到电网。这些决定存在于 PLC 程序中，而不是存在于接触器接线中。

PLC设计

可再生能源的 PLC 控制面板设计：程序必须处理的四项任务

1

电源选择逻辑 监控太阳能逆变器输出、电池充电状态和电网可用性。根据优先级（而不仅仅是可用性）在源之间切换。太阳能优先和电网备份是标准配置。该程序需要迟滞来防止源之间的振荡。

2

减载顺序 当可再生能源电力下降时，首先减除非关键负载。灌溉泵先于饮用水泵停止。 PLC需要一个优先级表，而不是一个简单的开/关阈值。顺序错误意味着错误的设备首先停止。

3

软启动协调 使用逆变器电源启动 30kW 泵会瞬间消耗 2-3 倍的运行电流。 PLC 必须错开电机启动，这样逆变器就不会出现来自多个电机的同时浪涌。重叠启动会使逆变器过载跳闸。

4

远程监控集成 可再生能源站点通常是无人值守的。 PLC 通过 Modbus 或以太网将泵状态、能源和警报数据上传到 SCADA 系统或云仪表板。内罗毕的操作员无需开车六个小时即可监控图尔卡纳的钻孔。

可再生能源的自动化控制系统必须处理边缘情况。当电池电压为 48.2V 并且截止电压为 48.0V 时会发生什么？ PLC 进入滞后带并保持最后的状态。停电四小时后电网恢复时会发生什么？在重新连接电机之前，面板会等待 180 秒以实现电压稳定，从而防止浪涌电流使主断路器跳闸。这些详细信息不在逆变器手册中。它们位于面板设计者的集成规范中。

可再生水系统中的泵控制面板应用

太阳能抽水是非洲和东南亚增长最快的可再生能源应用。肯尼亚北部太阳能钻孔的泵控制面板与摩洛哥沿海风力灌溉系统的泵控制面板的运行方式不同。面板设计随着能源的变化而变化。

太阳能排水系统上的污水泵控制面板面临着自己的挑战。泵根据浮动开关液位间歇运行。在电网电源上，只要浮子触发，它就会启动。对于太阳能，如果可能的话，它应该在阳光高峰时段运行。当太阳能输出达到峰值时，PLC 将非关键污水坑抽水延迟到中午。这可以节省夜间关键负载的电池周期。逻辑简单，对电池寿命和系统可靠性影响大。

变频器面板

泵控制

可再生项目的双联泵和提升站控制

混合太阳能电网系统上的双联泵控制面板白天运行太阳能上的工作泵，晚上运行电网上的备用泵。自动交替可以消除磨损。该面板的 PLC 跟踪每个能源的运行时间并相应地旋转泵。

乌干达离网太阳能社区的升降站控制面板需要与市政电力不同的逻辑。太阳能升力站在白天充满储水箱。晚上，它仅在高级别警报下运行，使用备用电池。小组的优先级逻辑自主地做出这个决定。

如果没有这种集成，提升站要么整夜耗尽电池组的电量，要么在日落后完全停止抽水。对于一个拥有 5,000 人的社区来说，这两种结果都是不可接受的。

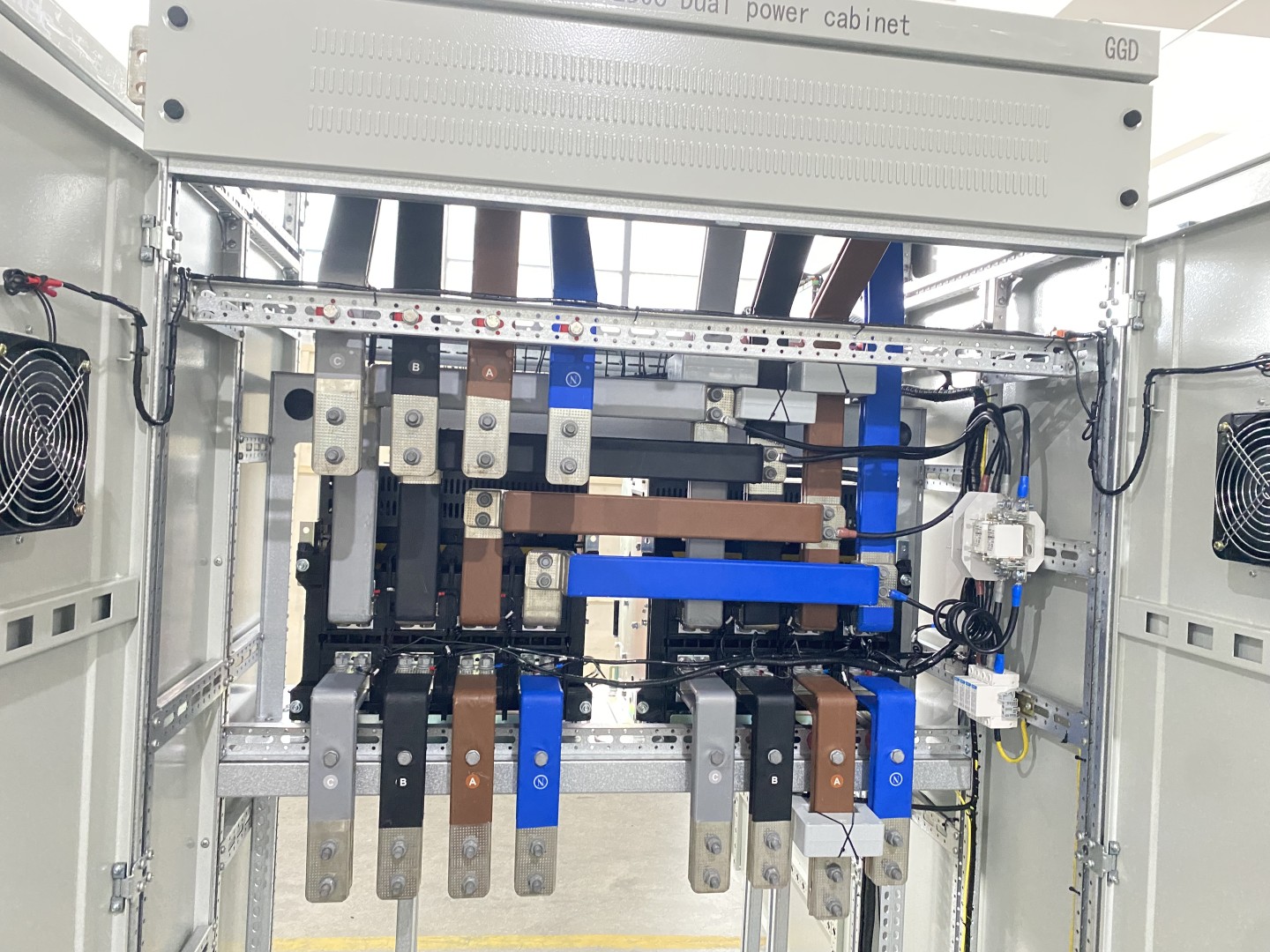

混合可再生电网装置的控制面板布局设计

混合系统的控制面板布局设计必须在物理上分离并网组件和可再生能源组件。具有交错电网和太阳能馈线的单个外壳在维护过程中会产生安全隐患。技术人员隔离了电网断路器，但太阳能逆变器继续向直流母线供电。

布局原则

面板布局：混合可再生系统的三个物理规则

1

单独的电源隔室 电网收入源、太阳能逆变器馈电和发电机输入各自占据一个具有可见隔离的专用母线部分。在打开任何门之前，技术人员必须准确地查看哪个源是带电的。

2

直流隔离 如果面板包含太阳能充电控制器的直流电路，则必须通过接地金属屏障将这些电路与交流隔室物理隔离。直流电弧比交流电弧更难熄灭，需要专用的灭弧室保护。

3

逆变器热量的热管理 电机控制面板外壳内部或附近的 100kW 太阳能逆变器会增加 2-3kW 的持续热量。通风的大小必须适合该负载以及接触器和母线的热量。在热带设施中，尺寸较小的冷却装置可在两年内烹饪组件。

可再生能源集成的电气控制面板设计还必须处理接地方案。太阳能电池阵列的直流侧通常不接地或电阻接地。电网变压器的交流侧可靠接地。面板的接地总线必须适应两者，而不会产生使剩余电流设备跳闸的接地环路。这不是一个细节。这就是许多可再生能源项目首次接地故障测试失败的原因。

可再生能源设备的制造控制系统

可再生能源生产线的制造控制系统需要自己的电机控制集成。肯尼亚一家生产太阳能安装结构的工厂拥有滚压成型机、冲床和镀锌线。这些是受益于可再生能源整合的电机驱动负载。

太阳能供电的制造工厂中的VFD 控制面板 通过将电机速度与工艺需求相匹配来降低能耗。通过 VFD 以 40Hz 运行的 50Hz 定速风扇消耗大约一半的功率。在太阳能供电系统中，减少 50% 意味着同一个光伏阵列可以为两条生产线（而不是一条）供电。 VFD 投资的回报在于减小了太阳能电池阵列的尺寸，而不仅仅是节省了电力。

自动功率因数校正 对于可再生能源系统更为重要。太阳能逆变器产生有功功率 (kW)，但不产生无功功率 (kVAR)。电机仍然需要无功功率。如果电网提供，您就需要为 kVAR 需求付费。静态 无功发生器 面板在本地提供无功功率，消除了 kVAR 费用并减少了逆变器的视在功率负担。据 IRENA称，太阳能混合工业系统中的功率因数校正通常可以恢复 8-15% 的逆变器容量，否则这些容量将浪费在无功功率传输上。

最后的想法

可再生能源电机控制面板集成并不是要构建不同的面板。这是关于构建一个更智能的系统。相同的接触器、相同的母线、相同的外壳。但由于能源的变化，保护设置、PLC程序、ATS协调和工厂测试都发生了变化。

向 Giantele 发送您的可再生能源项目规格：太阳能电池阵列容量、电机列表和场地条件。我们的工程团队会在 48 小时内返回包含面板设计、PLC 功能描述和预算定价的集成建议。
