商业建筑VFD面板安装服务

商业建筑中驱动 HVAC 风扇、冷冻水泵或自动扶梯的变频控制面板是一项长期资产。它的安装方式决定了它是可以使用二十年还是两年后就失效。在房间、布线、接地或调试方面偷工减料，面板就会为令人讨厌的跳闸和过早的驱动器故障买单。

本指南涵盖了商业建筑中 VFD 面板的安装服务，从第一次现场勘察到最终移交文件。您订购的VFD 面板 比它的安装、调试和记录方式更重要。

现场勘察和电气室规划

现场勘察决定了安装可以执行和不能执行的所有操作。房间太小，电缆入口位置错误，与谐波负载共用电源，地板不平坦，通风弱。每个约束都会推动一种无法在现场逆转的设计选择。电机控制面板和 VFD 控制面板的 IEC 61439 设计验证依赖于支持额定环境温度的房间。

安装前审核

安装人员在交货到达之前验证的内容

商业建筑中的 VFD 面板安装从房间勘察开始，而不是叉车。确认房间尺寸、电缆入口位置、电源阻抗、环境温度曲线和负载表。

• 室的体积大小 适合热负荷和访问路径
• 规划的底板或顶板中的 电缆入口，密封防尘 在引入处测量电源
• 阻抗 ，并有书面记录
• 面板和未来扩展的额定 地板负载

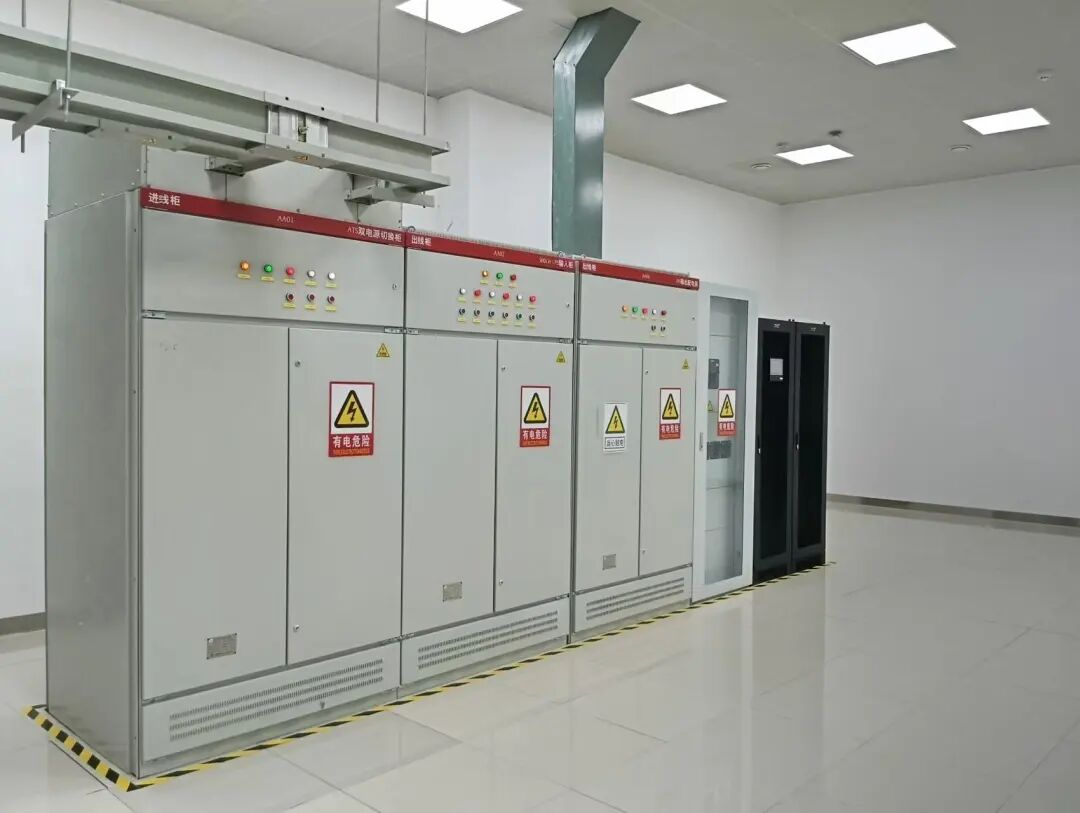

电气室

对于办公塔楼，房间通常位于服务楼层或地下室，并且通道必须适合通过电梯或楼梯间装箱的 VFD 面板。对于医院来说，房间可能需要备用发电机和 UPS 单独供电。对于酒店来说，负荷表主要由暖通空调和厨房排风扇主导。该调查产生了安装运行所依据的假设。 世界银行 商业建筑能源指南指出，电机控制面板和变频器控制面板的安装质量是城市设施正常运行时间的首要驱动因素。

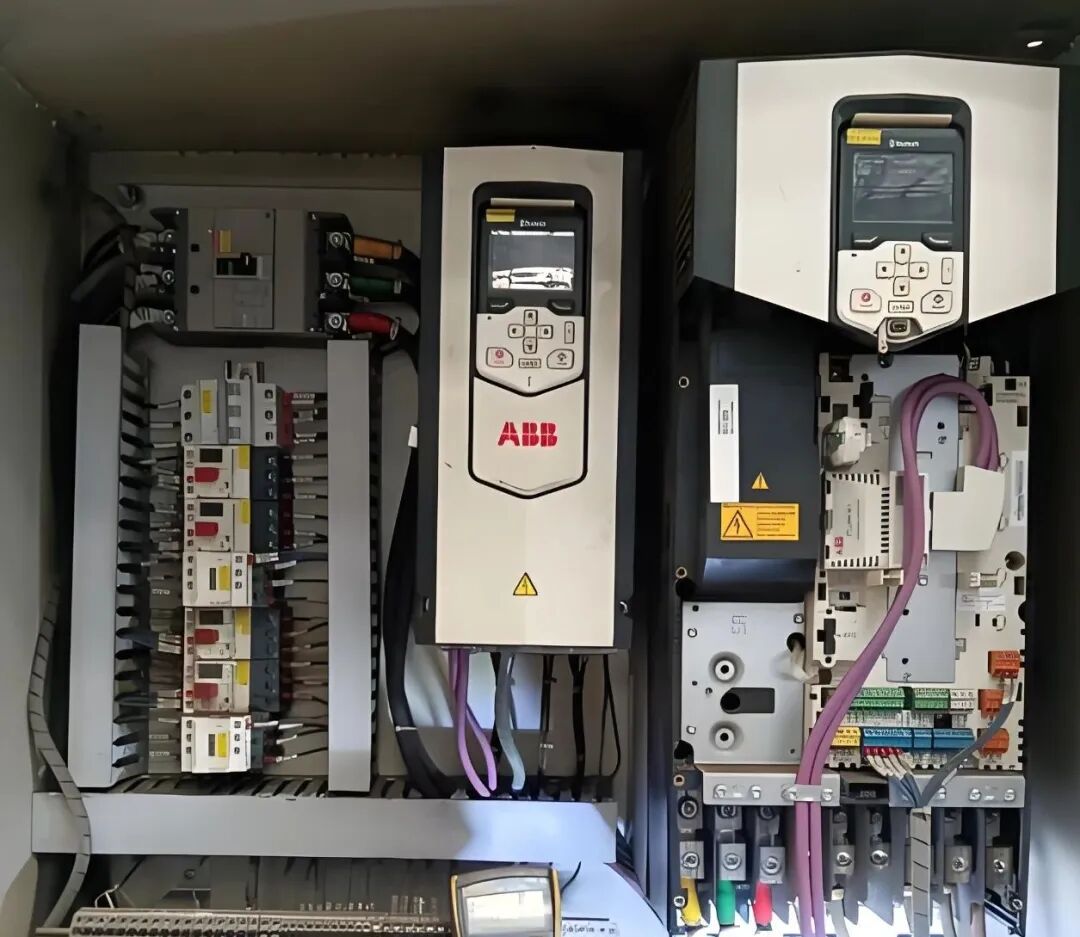

VFD控制面板的机械和热安装

机械安装是看似简单实则不然的部分。不水平的变频器控制面板将无法与母线对齐。

安装在不平坦底座上的面板会振动，振动会使端子松动。距离墙壁太近的面板无法从后面接线，安装人员被迫留下以后无人可以维修的电缆。

机械现场作业

决定面板寿命的四个机械规则

1

底座和水平 面板位于水平底座、底座或地板通道上。连接任何电缆之前，请使用水平仪确认所有侧面均垂直。

2

通风间隙 驱动器热量通过通风口或风扇排出面板。安装人员在通风侧留下了制造商指定的间隙，一厘米都没有少。

3

电缆接入 顶部或底部入口在调查中确定。电缆通过压盖进入，而不是通过敲孔进入，并且在端接之前记录布线。

4

接地和连接 面板通过专用导体连接至建筑物接地网，不与电缆桥架或结构钢共用。

对于驱动器的使用寿命来说，热安装比机械安装更重要。小型或不通风的房间中的变频控制面板会自行烹饪。

房间必须满足的电气控制面板制造标准与工厂制造面板的标准相同。安装人员在电机控制面板通电之前验证房间。

电源和控制电缆布线

电缆布线决定整个安装的噪声预算。驱动输出电缆承载高频开关瞬变，耦合到沿其布线的任何信号电缆中。

通过工厂测试的变频器控制面板可能无法通过现场验收测试，因为电缆通过共享托盘敷设在网络电缆旁边。

VFD 控制面板的安装计划将三个电缆系列分开：电源输入、电机驱动输出以及控制或网络电缆。每个家庭都有自己的托盘、自己的隔离距离以及自己穿过建筑物的路线。

标准配置是从驱动器到电机的屏蔽电缆，两端接地。

安装人员验证屏蔽端接，而不仅仅是连续性，并记录交接记录的间隔距离。

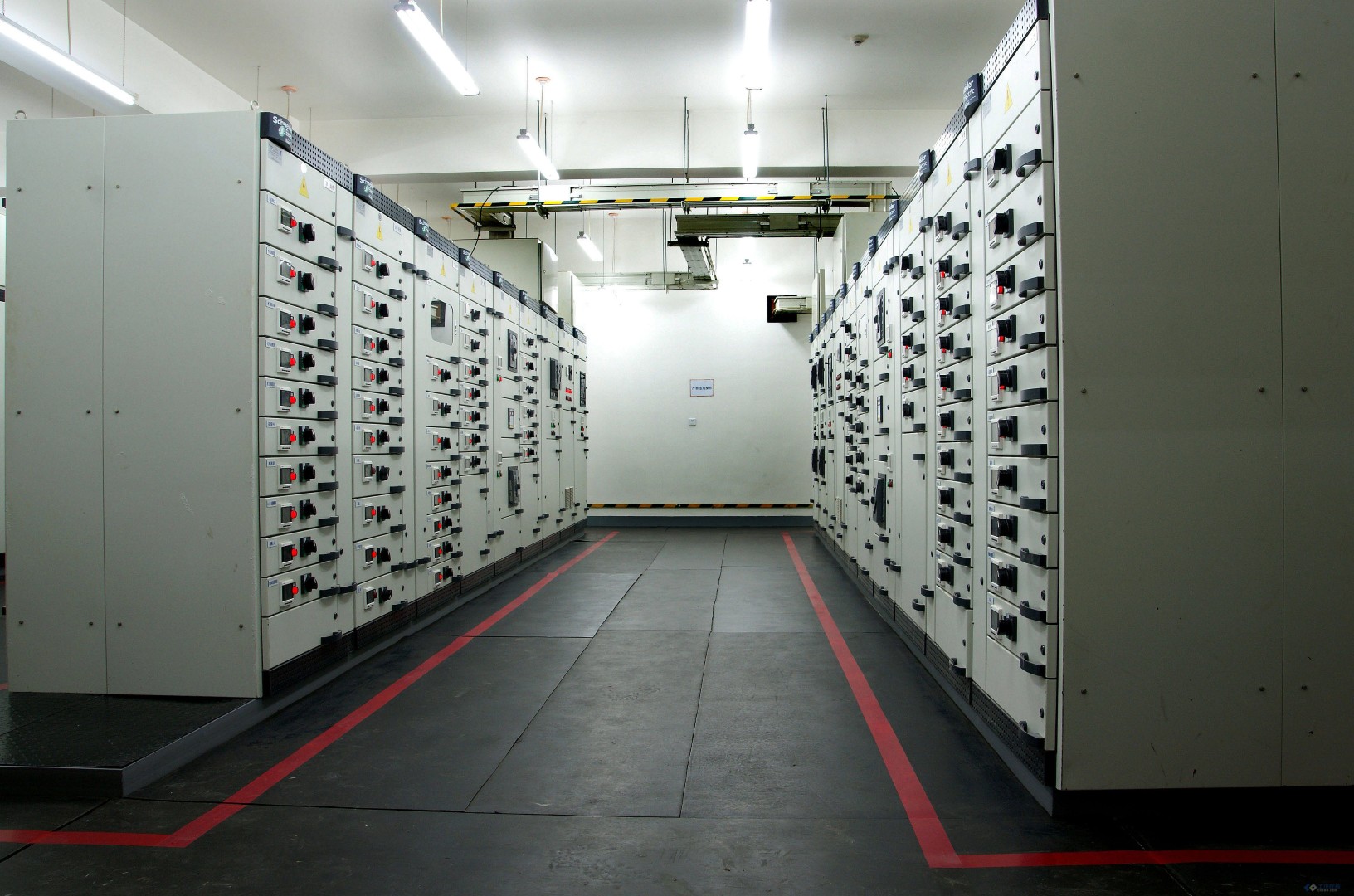

VFD 面板和电机控制中心铲斗

mcc在电气中代表什么？ MCC 代表电机控制中心，该系列包含一组电机的启动器、保护和控制。每个电机都位于一个称为“桶”的可抽出单元中，该单元装有断路器、接触器和过载器，并且可以在其余电机保持带电状态时拆下进行维护。

VFD 面板可以独立运行，也可以安装在 MCC 铲斗内。这两种布置具有不同的安装含义。

商业应用

独立式与铲斗式

当驱动器位于 MCC 存储桶中时

独立的 VFD 面板需要有自己的占地面积和清晰的正面维修通道。桶装式 VFD 安装在现有 MCC 内，可节省占地面积，但需要与 MCC 制造商和建筑运营商仔细协调。

• 独立式 适用于大型驱动器、易于访问和热房间
• MCC 铲斗 适用于紧凑的多电机系列和快速换出
• 混合式 适用于在一个房间内混合两种布置的工厂

实际中什么是电机控制中心？它是工厂中每台电机从一排铲斗获得保护、控制和监控的分配点。电气设计中的 mcc 是电机装置的支柱，VFD 桶与同一系列中的其他电机桶并排放置。

电气控制面板的制造质量决定了两种布置的使用寿命。母线尺寸、电缆隔离和制造过程中的热管理决定了驱动器是否可以凉爽运行十年或在两年内出现故障。

加载、调试和谐波验证

调试是安装有效的证明。未经负载测试而首次通电的变频器控制面板是从未运行过的面板。

安装人员运行负载无驱动测试，然后低速驱动测试，然后全速驱动测试，最后在输入端子处进行谐波测量。

三项检查定义了成功的调试：

• 电机按照楼宇管理系统设置的速度参考在两个方向运行。
• 驱动器未报告任何故障，输入电流与电机铭牌相符且在容差范围内。
• 输入处的总谐波失真在合同规范范围内，对于办公室和酒店负载来说，通常为 5% 或更低。

调试记录进入竣工文档。它是未来十年运行的保证，也是未来每一次变革的参考。

选择安装服务提供商

同时安装的控制面板制造商提供单点责任。建造面板的同一团队在现场对其进行了测试，知道要寻找什么，因为他们设计了面板。

向安装服务提供商索要一份涵盖调查、机械工作、布线、调试和文档的书面计划。该计划指定了签署竣工图纸的工程师以及交付文件的日期。

对于涉及备用发电的装置， 自动转换开关 通常是同一电气室的一部分。其安装遵循与变频控制面板相同的标准，并且其调试必须与驱动测试同时进行。 IRENA 商业建筑能源分析证实了安装质量与运营成本之间存在相同的联系。

对于需要更广泛电机系列的项目， 电机控制中心买家指南 涵盖了 MCC 的选择逻辑， 常见的 MCC 面板问题 帖子涵盖了最常见的现场问题。对于VFD面板本身的采购方来说， VFD面板采购指南 是参考。

最后的想法

商业建筑中 VFD 面板的安装服务比面板本身更决定面板的使用寿命。使用劣质面板的良好安装比使用优质面板的不良安装更耐用，文档证明了两者。

将您的单线图、电气室布局和负荷表发送给 Giantele。我们返回一份安装计划，其中包含勘察清单、电缆布线图、调试程序以及用于移交的竣工模板。
