VFD 控制面板：工业电机控制指南

介绍

选择 VFD 控制面板需要的不仅仅是将驱动器与电机的千瓦或马力额定值相匹配。电机、机械负载、电源、外壳、冷却系统、电缆长度、控制逻辑和操作环境必须作为一个协调系统工作。

指定不正确的 VFD 控制面板可能会出现重复跳闸、过热、速度控制不稳定、电磁干扰或组件过早失效的情况。本指南解释了面板如何控制工业电机、哪些设计因素影响可靠性、欧盟要求如何应用以及技术人员在调试、维护和故障排除期间应检查哪些内容。

VFD 控制面板如何控制电机速度

变频驱动器通过控制电力输出的频率和电压来调节交流电机。驱动器首先将输入的交流电转换为直流电。然后，逆变器级创建具有所选电机速度所需的频率和电压的受控交流输出。

电机转速与输出频率密切相关。通过增加或减少该频率，VFD 控制面板可以调节泵、风扇、输送机、搅拌机、压缩机和其他电机驱动设备的速度，而无需完全依赖机械节流或定速操作。

面板不仅仅是驱动器本身。一个完整的 VFD 控制面板通常集成了几个功能区域：

• 输入电源隔离和保护

• 变频驱动设备

• 电机及电路保护

• 启动、停止、重置和速度控制

• 状态指示灯和报警信号

• 冷却和通风组件

• 控制端子及通讯接口

• 有序的电源、电机和信号接线

确切的组件排列取决于应用。简单的泵可能需要带有压力传感器的本地启动和停止命令，而输送机系统可能需要可编程控制器、紧急联锁、多个许可信号和协调的加速度。

受控加速是主要的运营优势之一。直接启动会产生高启动电流和突然的机械应力。 VFD 控制面板逐渐增加电机频率和电压，使电机和连接设备加速更平稳。

受控速度还可以改善过程调节。泵可以响应压力或流量需求，通风机可以响应温度或空气质量信号。然而，并非所有应用都会自动实现节能。实际结果取决于负载曲线、运行时间、所需的速度范围和工艺条件。

如何选择 VFD 控制面板并确定其尺寸

驱动器选型应从电机铭牌开始，但铭牌功率只是起点。工程师还应考虑额定电压、满载电流、频率、电机转速、绝缘状况、运行任务、服务系数以及电机是否适合变频器运行。

目前的评级尤为重要。标称功率相同的两台电机可以有不同的满载电流。 VFD 控制面板应为电机提供足够的连续输出电流，并为加速、临时过程需求和不断变化的机械条件提供足够的过载能力。

识别负载扭矩曲线

驱动负载决定了电机在不同速度下必须产生多少扭矩。离心泵和风机通常具有变扭矩特性。输送机、正排量泵、混合器、挤出机和负载生产机械通常需要相对恒定的扭矩。

高惯量设备提出了另一个挑战。大型风扇、离心机、负载输送机和类似机器可能需要更长的加速和减速时间。如果加速时间太短，变频器可能会因过流而跳闸。如果减速过大，再生能量可能会升高直流母线电压并导致过压跳闸。

选择过程应回答以下问题：

还必须评估电机冷却。带有轴装式冷却风扇的电机在低速连续运行时接收的气流较少。因此，恒扭矩应用可能需要独立供电的风扇、更大的电机或定义的最小连续速度。

电机电缆长度会影响输出电路。长电缆可能会增加电机绝缘上的电应力并产生额外的充电电流。在决定是否需要输出电抗器或滤波器之前，应评估电缆结构、接地、开关频率、电机设计和安装布局。

影响可靠性的 VFD 控制面板设计因素

热量是缩短驱动器和电子元件寿命的最常见原因之一。 VFD 控制面板通过驱动器、功率器件、变压器、接触器、电抗器和其他组件产生内部热量。外壳必须在最大预期工作条件下消除热量。

热设计应考虑环境温度、海拔高度、灰尘含量、阳光照射、附近热源、外壳尺寸、组件间距和过滤器条件。高度密封的柜子可以提供更好的环境保护，但它也限制了自然气流。

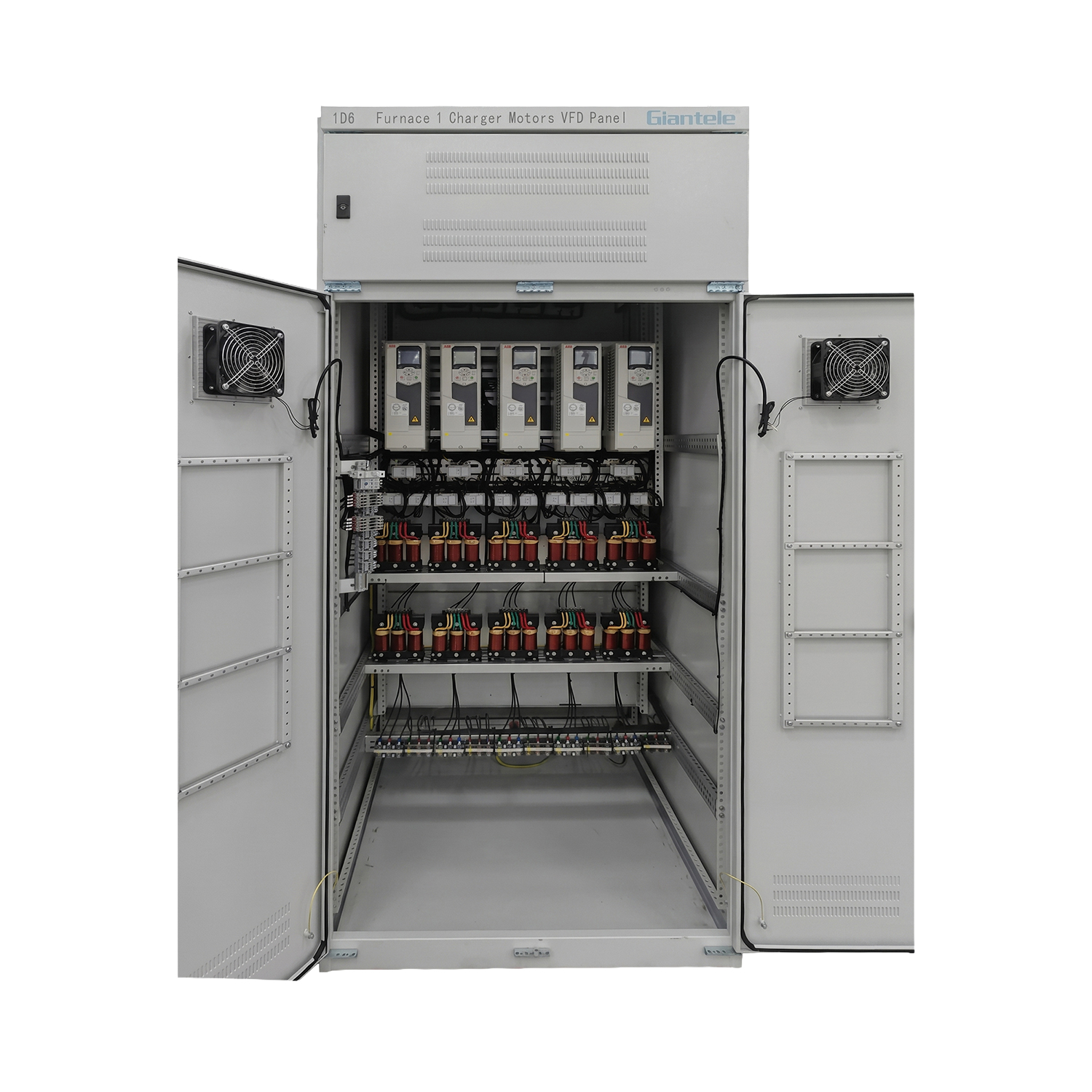

工业 VFD 面板 包括 IP54 外壳、热管理功能、模块化组件访问、内置电抗器以及 RS485 或以太网通信选项。这些特性仍应根据所需的电压、电流、负载类型、安装环境和控制架构进行检查。

组件安装时必须留有足够的间隙，以便通风和维护。驱动器不应挤在机柜壁上，也不应放置在下部组件的热量直接上升到敏感电子设备的地方。冷却风扇和过滤器应保持可触及，无需大量拆卸面板。

电源和控制接线

电源线、驱动输出线、模拟信号线、通讯线、低压控制电路等不应分开走线。电机电缆会产生高频电噪声，会干扰传感器、通信网络和低电平模拟信号。

屏蔽和接地应提供受控的干扰路径，同时支持电气安全。不良的连接、较长的接地路径和错误端接的电缆屏蔽层可能会导致反馈值不稳定、通信故障或无法解释的控制行为。

上游馈线必须符合 VFD 控制面板的输入电压、电流和短路耐受要求。低压 配电板 可以提供为电机控制系统供电所需的进线馈线、保护装置和配电装置。参考产品专为低压配电而设计，包括过载、短路和漏电保护选项。

当多个电机由一个集中组件控制时， 电机控制中心 可以集成多个电机馈线、启动器、保护装置和变频部分。参考的 MCC 支持变频、软启动器和星三角启动配置，允许最终安排反映同一设施内的不同电机任务。

谐波和电磁干扰

变频驱动器是非线性负载。它们的输入电流可能包含影响变压器、导体、发电机、电容器和连接到同一网络的其他设备的谐波分量。

谐波抑制应基于电气系统，而不是选择隔离附件。可能的措施包括线路电抗器、直流电抗器、滤波器、合适的变压器容量以及协调的功率因数校正设备。

必须在面板和安装层面解决电磁干扰问题。外壳结构、电缆布线、接地、屏蔽端接、滤波器选择以及电源和控制接线之间的分离都会影响 EMC 性能。

调试、维护和故障排除

调试应验证整个电机驱动过程系统，而不仅仅是检查电机是否旋转。通电前，技术人员应将完成的变频器控制面板与批准的图纸进行比较，并检查接线、端子密封性、接地、保护装置、通风路径、标签和外壳状况。

必须将正确的电机铭牌信息输入到驱动器中。典型设置包括额定电压、额定电流、频率、速度、加速时间、减速时间、最小速度、最大速度、停止方式、电流限制、控制模式和故障响应。

还应该测试控制层次结构。 VFD 控制面板可以接收来自安装在门上的控制器、键盘、传感器、可编程控制器或远程通信网络的命令。系统必须明确定义哪个源具有优先级以及信号或网络连接丢失时会发生什么。

调试应包括：

1. 检查输入电压和相位状况

2. 低频时确认电机转动

3. 测试本地、关闭和远程操作模式

4. 验证紧急停止和过程联锁

5. 测试警报和信号丢失响应

6. 在整个速度范围内监控电机电流

7. 检查振动、噪声、温度和过程响应

8. 保存最终驱动参数和测试记录

维护间隔应反映运行时间、灰尘、湿度、环境温度、负载关键性和组件制造商的说明。与水泥厂、矿山、废水处理设施或含有导电灰尘和油雾的车间相比，洁净的电气室通常需要较少的维护。

日常维护应包括检查过滤器、风扇、散热器、外壳密封、接线、指示器和报警记录。在设备安全隔离后，合格人员可以检查内部污染、连接松动、变色、腐蚀、绝缘层损坏和过热迹象。

不受控制的压缩空气不应直接进入驱动电子设备，因为它会迫使污染物更深地进入散热器、端子和电路板。清洁方法应保护电子元件免受静电放电、潮湿和物理损坏。

结构化的故障排除流程应在故障复位之前记录准确的警报、电机电流、电机速度、运行状况、过程负载以及最近的变化。

在没有查明根本原因的情况下反复重置 VFD 控制面板可能会增加对驱动器、电机、接线或机械设备的损坏。电气测量和内部面板工作只能由合格人员在适当的隔离程序下执行。

结论

必须选择可靠的 VFD 控制面板作为完整电机和过程系统的一部分。电机电流、扭矩需求、速度范围、冷却、谐波、电缆布线、欧盟合规性、调试设置和维护访问都会影响长期性能。

浙江浙贵电气有限公司是一家具有备案生产、工厂、定制、OEM/ODM能力的中低压配电设备制造商。其 VFD 和配电组件可以支持正确配置、电气兼容性、可维护性和稳定的电机控制是基本要求的工业项目。

常问问题

问：VFD 和 VFD 控制面板有什么区别？

VFD 是电子驱动器。 VFD 控制面板将变频器与外壳、保护、冷却、控制、端子、指示器和通信设备集成在一起。

问：VFD 控制面板的尺寸应如何确定？

使用电机满载电流、电压、负载扭矩、过载需求、速度范围、电缆长度、环境条件、制动要求、控制方法和未来运行条件。

问：一台变频器可以控制多台电机吗？

当电机一起运行时这是可能的，但必须仔细评估总电流、单独电机保护、同时启动、速度要求和过程后果。

问：为什么变频器在减速时会跳闸？

高惯量负载可以在停止期间将能量返回到驱动器。减速时间过短可能导致直流母线电压升高，引发过压故障。

问：哪些欧盟要求适用于 VFD 控制面板？

根据其配置和市场范围，相关要求可包括 CE 标志、LVD 2014/35/EU、EMC 2014/30/EU 以及 EN IEC 61439-1 和 61439-2。
