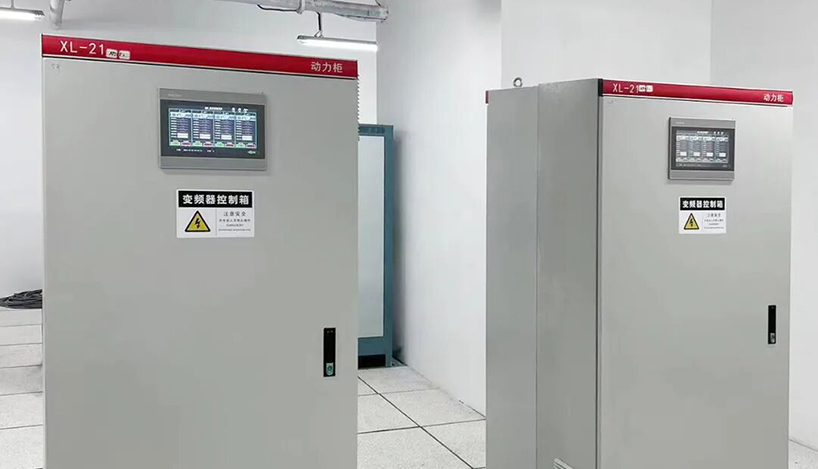

水处理厂持续运行电机、泵、鼓风机、化学计量设备和过滤系统。控制这些过程的工业电力系统必须能够承受湿度、化学品暴露、温度波动和 24 小时运行。选择既了解电气工程又了解水处理环境的工业控制面板供应商，是运行二十年的面板与两年内失效的面板之间的区别。本指南涵盖了外壳等级要求、可扩展架构原则以及特定于水处理应用的供应商评估标准。
要点
- 外壳 IP 等级是第一个设计决策： 水处理厂根据定义是潮湿的环境。泵房或室外处理区域的控制面板的防水外壳等级必须至少为 IP65。室内化学加药室需要采用耐腐蚀材料达到IP54。
- 可扩展的水处理 MCC 无需更换即可实现增长： 处理厂随着人口和监管要求的增长而分阶段扩建。可扩展的系统可容纳额外的泵启动器、VFD 和化学计量控制器，无需更换母线或修改外壳。
- 变频器在水处理电力消耗中占据主导地位： 泵和鼓风机占处理厂电力消耗的 80-90%。与定速运行相比，VFD 控制的泵可降低 20-40% 的能源成本。工业电源系统解决方案架构必须从一开始就针对 VFD 谐波管理进行设计。
- 交钥匙解决方案可降低多供应商协调风险： 定制交钥匙制造解决方案可提供从进线到电机端子的完整电气包，消除了开关设备供应商、MCC 供应商和自动化集成商之间的协调差距。
水处理控制面板的 IP 外壳防护等级
将 ip 水等级表与处理厂区域相匹配
水处理厂有不同的环境区。远离水接触的洁净电气室中的控制面板需要 IP41。泵廊中可能喷水的面板至少需要 IP54。暴露于雨水和软管清洗的室外处理结构上的面板需要 IP65 或 IP66。 ip 防水等级表不是可选的。这是工厂中每个面板的第一个工程决策。
装有 PLC、通信网关和触摸屏 HMI 的工业电子箱对进水最敏感。泵房内的 IP41 标准工业面板将在几周内在外壳内积聚冷凝水。电子设备短路、HMI 触摸屏分层、控制系统出现故障。对于潮湿区域的任何面板来说，具有焊缝、压缩垫片和防冷凝加热器的不锈钢防水外壳结构是最低限度的。
IEC 61439 标准要求验证外壳是否为安装环境提供了指定的防护等级。对于水处理应用，验证不仅包括IP等级测试，还包括材料的耐腐蚀性、垫片材料与处理化学品的兼容性以及高湿度条件下的热管理。水处理厂的工业自动化系统必须在大多数其他行业的恶劣环境中可靠运行。
水处理厂区域的 IP 等级要求
| 厂区 | 最低 IP 等级 | 外壳材料 | 关键环境因素 |
|---|---|---|---|
| 主电气室（MCC室） | IP41 | 碳钢，粉末涂层 | 控制湿度，配备空调。灰尘进入是首要问题。 |
| 泵廊/泵馆 | 最低 IP54，建议 IP65 | 304不锈钢 | 泵运行时产生的喷水、冷凝、振动。湿度持续高。 |
| 化学品加药室 | IP65+耐化学腐蚀 | 316不锈钢或GRP | 氯气、酸烟、化学腐蚀。外壳材料必须能够耐受特定的化学物质。 |
| 室外处理结构 | IP66 | 316不锈钢 | 雨水、紫外线照射、-5°C 至 +50°C 的极端温度。强制配备防冷凝加热器。 |
| 污泥处理/消化池区域 | IP65 | 316不锈钢 | 硫化氢、甲烷、腐蚀性气体。沼气区域可能需要防爆等级。 |
| 实验室/SCADA室 | IP41-NEMA 1 同等等级 | 碳钢 | 环境干净。标准外壳。重点关注电缆管理和可访问性。 |
水处理中的工业机器自动化通常将控制面板放置在其控制的设备附近，而不是放置在中央电气室中。这降低了电缆成本并简化了维护，但增加了外壳保护要求。与 MCC 室中的相同面板相比，氯化系统旁边的面板需要更高的 IP 等级和更好的耐腐蚀性。 用于处理厂功率因数校正的 APFC 面板单元面临着与电机控制面板相同的环境挑战，并且需要相同的外壳规格。
用于提高水处理能力的低压配电板架构
与工厂一起成长的工业电力系统解决方案
水处理厂很少保持相同的规模。人口增长增加了需求。新法规要求额外的处理阶段。为 50,000 人建造的处理厂可能需要在十年内为 80,000 人提供服务。控制工厂的工业电力系统解决方案必须从第一天起就针对这种增长进行设计。
用于水处理的可扩展工业电力架构从可抽出式 MCC 部分开始。添加新泵意味着将电机启动器抽屉单元插入现有的垂直母线中。调试时的母线额定值必须适应全部预计的未来负载。围护结构必须留有备用垂直截面以供将来扩展。交钥匙解决方案供应商应在设计阶段确认的目标是铲斗位置 20% 的备用容量和调试时 25-30% 的备用母线容量。
水处理厂的电机 控制中心 通常包括泵启动器、变速泵的 VFD、大型鼓风机的软启动器以及化学计量设备、紫外线消毒系统和污泥处理输送机的控制部分。这些系统中的每一个都可以独立扩展。 MCC 架构必须允许为新泵添加 VFD 桶，而不影响现有的化学计量控制部分。优秀的工业电源供应商会设计桶计划，并根据过程功能分配增长区域。
水处理控制面板项目的供应商评估
水处理板厂家的四项资质
为处理厂构建 功率因数校正 系统的供应商了解 VFD 密集型泵控制的具体谐波挑战。水行业的定制交钥匙制造解决方案需要电气工程能力和流程理解，才能提供可在现场运行的系统，而不仅仅是纸上谈兵。工厂中压配电侧可能 环网柜 需要与低压MCC配合，以确保各电压等级的保护等级一致。
水处理过程的自动化集成
水处理工业自动化系统与工厂自动化在一个关键方面有所不同：该过程无法停止。工厂可以关闭生产线进行维护。水处理厂的停止意味着未经处理的污水排入河流或社区在数小时内失去饮用水供应。控制工厂的工业电子箱必须包括关键功能的冗余。如果单个模块发生故障，服务于 VFD 母线的有源 谐波滤波器 必须继续运行 - 具有 N+1 冗余的模块化滤波器设计是水工业应用的标准做法。 ISO 9001 质量框架要求在工厂测试期间对这些冗余功能进行记录验证。 IEA 将水处理视为采用 VFD 和系统设计可实现单位投资最大节能效果的行业 。
常见问题
水处理厂控制面板需要什么 IP 等级？
为什么变频器对于水处理厂电力系统很重要？
如何确保我的水处理 MCC 能够与植物一起生长？
交钥匙工程和多供应商水处理面板交付有什么区别？
化学环境如何影响控制面板外壳的选择？
水处理控制系统应包括哪些冗余？
最后的想法
水处理厂需要工业控制面板，专为潮湿、化学侵蚀性环境而设计，可连续运行。防水外壳等级、可扩展的 MCC 架构和 VFD 谐波管理必须在设计阶段指定，而不是在调试期间解决。具有水行业经验的供应商提供交钥匙解决方案，将泵、鼓风机、化学计量和过滤集成到具有记录的扩展能力的单一控制架构中。水处理厂要求其电力基础设施可靠运行二十年，才能收回对正确指定、正确封闭和正确测试的面板的投资。
