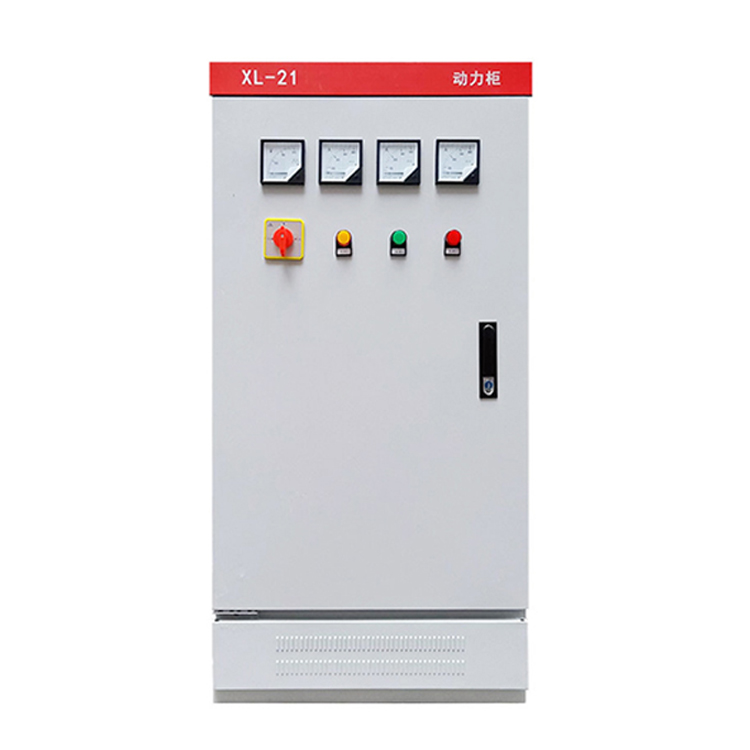

配电板在负载下发生故障会导致生产停机、设备损坏和安全风险。您需要知道哪些测试可以证明主配电板适合您的站点。本指南将引导您完成对配电板重要的每项测试，从工厂工作台到现场调试。
IEC 61439 是低压开关设备和控制设备组件的国际标准。它规定了制造商必须如何验证其发货的每个规则。 低压开关设备 和低压主配电板的
该标准将验证分为两个部分。每个产品系列通过型式测试进行一次设计验证。每一块配电板在出厂前都会进行例行验证。您应该关心两者，但例行验证才是保护您的特定订单的原因。
型式试验涵盖温升、短路耐受、介电性能和机械操作。这些都证明了设计的有效性。但是，如果码头上的设备母线螺栓松动或接线端子丢失，那么良好的配电板设计就毫无意义。这就是例行测试的用武之地。
在将任何配电板运送到您的现场之前，制造商必须对其进行五次例行测试。根据 IEC 61439，这些是不可协商的。如果您的供应商跳过其中任何一个，请寻找其他供应商。
绝缘电阻测试。兆欧表在带电导体和地之间施加 500V DC 或 1000V DC 电压。您希望读数高于 1 兆欧。读数较低表明配电柜内有湿气进入、电缆绝缘层损坏或母线支架受到污染。这是对前往潮湿或多尘场所的配电板进行的最重要的测试。
介电耐压测试。 制造商在所有带电部件和外壳之间注入 1890V 交流电压一秒钟。这可以捕获低压兆欧表测试遗漏的绝缘薄弱点。测试期间的任何闪络或击穿都意味着配电板存在制造缺陷，必须在装运前修复。
保护电路连续性测试。 25A 测试电流在接地端子和每个裸露金属部件之间流动。测量的电阻必须保持在 0.1 欧姆以下。这证明您的接地路径可以承载故障电流而不会熔化。对于主电气箱位于长电缆末端的项目，此测试是不可协商的。
接线和极性检查。 每个导体都从端子图追溯到原理图。每个端子螺钉均按规格拧紧。每个开关、仪表和继电器线圈的极性均根据接线图进行验证。如果错过这一点，您会在调试过程中发现 CT 极性反转或相位旋转互换，而修复这些问题的成本要高出十倍。
功能测试。 所有断路器都通过完整的开闭循环进行操作。保护继电器注入测试电流以确认跳闸阈值。仪表根据校准源进行检查。指示灯、联锁装置和控制电路各循环五次。通过绝缘测试但未通过功能检查的配电板仍然是不合格的。

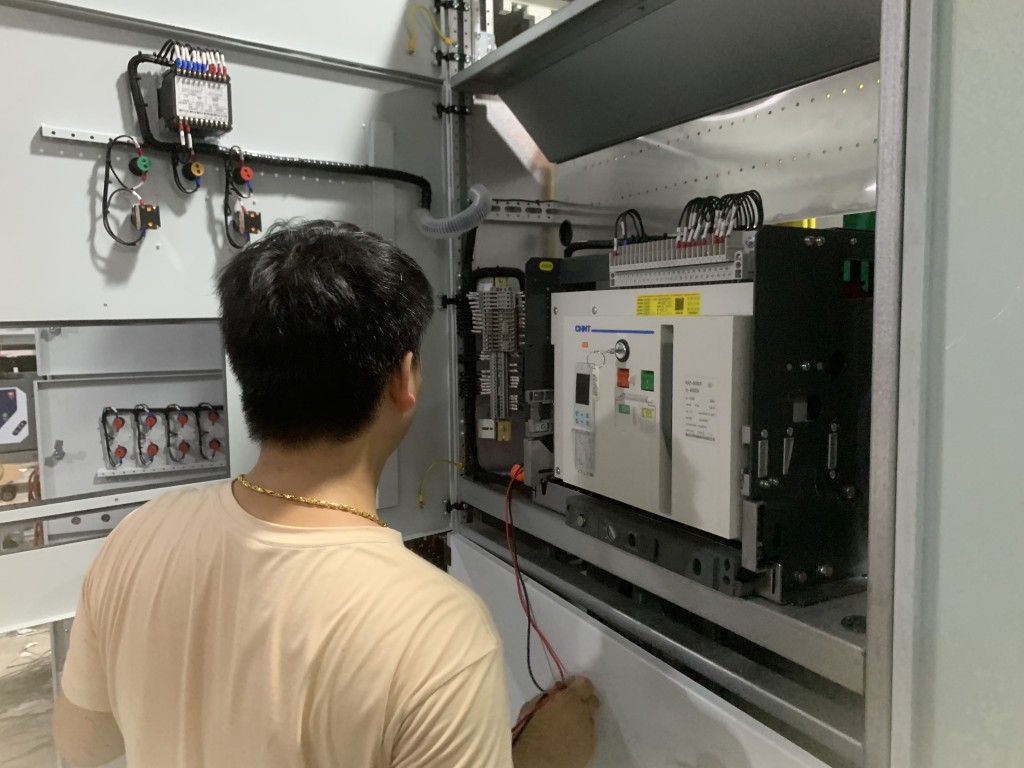

FAT 是您在配电板装箱之前见证测试的机会。您无需成为电气工程师即可从 FAT 访问中获得价值。您只需要知道该看什么。
首先，验证铭牌数据是否与您的采购订单相符。额定电压、额定电流、短路承受能力、IP 等级和主母线等级必须正确。主配电板上的铭牌错误意味着该面板是按照其他人的规格制造的。

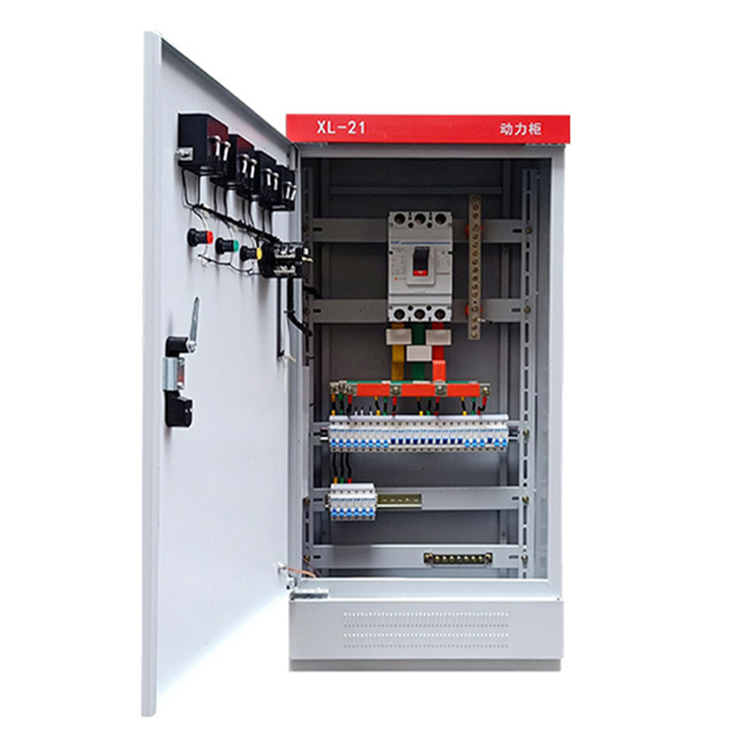

其次，根据批准的供应商列表确认组件品牌。打开门并检查断路器标签。许多项目在合同阶段指定 ABB、施耐德或正泰组件。一些供应商在配电板生产过程中替换更便宜的零件。 FAT 是您捕获此信息的地方。
三是现场审查检测报告。不接受复印的空白表格。要求特定于序列号的报告，显示绝缘电阻、介电耐受力和连续性的实际测量值。任何接近极限的值都值得与测试工程师讨论。
运输振动会使物体松动。储存期间的热量和湿度会降低绝缘性能。您不能假设通过 FAT 的配电板将在相同的情况下到达现场。在为配电柜通电之前，SAT 会重复关键的例行测试。
现场优先考虑绝缘电阻。在连接任何电缆之前测量相对地和相对相。将这些数字与 FAT 报告进行比较。跌落超过20%意味着面板在运输过程中吸收了水分。配电盘在通电前需要干燥。
接下来，对每个可触及的母线螺栓和端子进行扭矩检查。拧紧后，使用校准过的扭矩扳手并标记每个螺栓。 2000A 配电板上松动的母线接头将在通电数小时内过热。同样的接头在工厂里也很紧。交通是它松动的原因。
然后验证主电气箱与现场接地网之间的接地连接。此测试特定于您的安装。你不能在工厂做这件事。对于从配电板接地棒到接地电极的完整接地路径，您需要读数低于 1 欧姆。
当测试失败时，不要惊慌。但也不要忽视它。以下是最常见故障的实际含义：
测试失败 | 通常表示什么 | 你应该要求什么 |
|---|---|---|
绝缘电阻低 | 配电盘内潮湿、灰尘污染或电缆绝缘层损坏 | 用热吹风机吹干，然后重新测试。如果仍然很低，请打开面板并检查母线支架 |
介电击穿 | 制造缺陷，例如导体有缺口或相间间隙不足 | 全面检查所有内部接线。面板在通过之前不得发货 |
高接地连续电阻 | 接地跳线松动、接地螺栓垫圈下有油漆或端子腐蚀 | 去除每个接地点的油漆。更换腐蚀的硬件。重新拧紧并重新测试 |
接线错误 | 电气面板上的极性反接、相错旋转或错过端接 | 根据原理图完成接线检查。任何有接线错误的面板都会再次进行完整的极性测试 |
断路器跳闸故障 | 保护继电器设置不正确、跳闸线圈故障或符合您规格的断路器额定值错误 | 组件级故障查找。更换有故障的断路器或继电器。不接受现场修改来“修复”行程故障 |
并非所有配电板供应商都具有相同的测试能力。您可以在下订单之前发现差异。
索要他们测试湾的照片。合适的测试台有一个专用区域，其中配有兆欧表、介电测试装置、用于断路器测试的高电流注入装置以及带有有效校准标签的校准万用表。如果他们的测试台是装配车间一角的折叠桌，那么他们的测试就不是系统的。
索取类似配电板的测试报告样本。真实的报告显示单独的测量值、通过/失败标准、测试日期、技术人员姓名和序列号匹配。虚假报告仅在通用列中显示复选标记。
询问他们如何处理失败的测试。有能力的供应商会描述记录的不合格流程：隔离故障、根本原因分析、纠正措施、重新测试和更新报告。一家实力较弱的供应商表示，故障永远不会发生。它们确实发生了。优秀的制造商会在您之前发现它们。
您的配电柜供应商还应持有 ISO 9001 认证，并为其标准组件提供 IEC 61439 设计验证证书。这些文件证明他们的配电板测试过程是经过审计的，而不是临时凑合的。
对于工业项目，我们建议指定 FAT 见证作为合同要求。它会花费您的差旅费，但会节省您的调试延迟。如果无法旅行，请要求所有常规测试的实时视频，并在框架中显示面板序列号。电机 控制中心 或配电板未经见证测试就发货，这是您不需要承担的赌注。
相同的测试规则适用于项目中的相关面板。 需要 ATS 面板 发电机模拟测试。 APFC 面板 需要在负载下进行电容器组切换测试。每种面板类型都有自己的测试协议。不要让任何未经测试的产品出厂。
有关可用于您的项目的面板的完整概述，请参阅我们的 配电板 产品页面和我们的定制 工业控制面板 服务页面。
型式试验和例行试验有什么区别？
型式测试证明了设计。它在代表性样品上进行一次，涵盖温升、短路耐受性和机械耐久性。例行测试证明了每个单独的单元。每个配电盘在发货前都会进行检查，涵盖绝缘、介电、连续性、接线和功能。你两者都需要。
工厂测试需要多长时间？
对于标准低压配电板，例行测试需要两到四个小时。具有多个进线和许多出线电路的较大配电板可能需要一整天的时间。 FAT 需要更长的时间，因为您在例行测试之上添加了目视检查、铭牌验证、组件检查和文档审查。
我可以在现场自己进行测试吗？
是的，你应该进行 SAT 考试。但必须使用经过校准的仪器并遵循与工厂相同的程序。记录每个值。将结果与 FAT 报告进行比较。如果您缺乏校准设备或训练有素的员工，请聘请第三方调试工程师。
如果运输后绝缘电阻下降怎么办？
当配电板穿过潮湿地区或位于无空调的仓库中时，经常会发生这种情况。请勿为低 IR 面板供电。在外壳内使用热吹风机或除湿机24小时，然后重新测试。如果 IR 未恢复，请打开面板并检查母线支架和电缆端子是否有可见湿气。
更高的 IP 等级是否会改变测试要求？
不会。无论您的配电柜是 IP31 还是 IP65，测试过程都是相同的。但较高的 IP 等级可降低运输和现场期间发生与潮湿相关的 IR 故障的可能性。如果您的项目位于热带或沿海地区，请指定 IP54 或更高。
测试后我应该收到什么文件？
您应该获得一份测试报告包，其中包含每台所用仪器的绝缘电阻测试记录、介电测试记录、接地连续性测试记录、接线验证检查表、功能测试检查表和校准证书。所有报告必须引用面板序列号。
配电板在运行过程中应该多久测试一次？
每年对所有母线接头和电缆终端进行热成像。每年对所有电路进行绝缘电阻测试。五年完全停机测试，包括配电板上的介电耐受、保护电路连续性和断路器跳闸测试。如果电气面板在多尘、潮湿或高振动的环境中运行，则更频繁。
测试带有备用发电机连接的配电板怎么样？
如果您的配电盘通过 ATS 接入发电机，则需要在此配电板上进行额外的现场测试：模拟市电故障，确认 ATS 启动发电机、转移负载，并在市电恢复时重新转移。如果可能的话，在满负载下进行测试。许多调试故障发生在发电机传输序列中，而不是配电板本身。
测试配电板并不是一项简单的勾选工作。这是您抵御第一天失败的面板的最后一道防线。要求证明。尽可能见证测试。切勿接受没有特定序列号测试报告的面板。
