当您要求非标准母线布局时，电机控制中心制造商的大多数“定制”声明都会失败。您需要一个根据您的项目规格构建的 mcc 电机控制中心，而不是具有不同油漆的目录单元。
许多供应商表示，他们生产定制电机控制中心 MCC 单元。他们的意思是您可以选择接触器品牌和油漆颜色。那是配置，而不是定制工程。
真正的定制电机控制中心制造商根据您的单线图进行设计。他们根据您的故障水平来调整母线尺寸，而不是根据预先计算的表格。他们布置隔间以匹配您的电缆入口位置、操作流程和维护访问限制。如果制造商无法向您展示他们的内部母线设计计算表，那么他们是根据模板进行组装，而不是为您的现场进行设计。
这种区别很重要，因为从固定模块库构建的 mcc 机柜会迫使您的项目适应该产品。定制单元适合您的项目。对于肯尼亚的一家糖厂来说，在不稳定的电网上运行 15 台不同额定值的电机，其差异在于每次故障的停机时间减少了 30 分钟，并且避免了生产损失，每年可节省数千美元。
精美的 PDF 无法告诉您电机控制中心供应商的真实能力。您需要无法伪造的信号。
首先要问清楚交付后的工程图纸归谁所有。真正的定制电机控制中心制造商会提供完整的 SLD、接线原理图和母线布局，没有任何限制。修改现有模板的装配车间通常会将图纸保留为专有，因为他们不希望您看到它们的更改有多么小。
其次，询问他们的母线设计流程。每个低压电机控制中心都需要适合您现场特定短路电流的母线。根据 IEC 61439 进行内部母线尺寸调整、计算横截面、支撑间距和温升的工厂是一家工程公司。购买预先确定尺寸的母线套件的是装配车间。在拉各斯工厂在 38 度的环境下连续工作五年后，面板的热性能表现出了差异。
第三，检查他们的元件采购灵活性。真正的定制电机控制中心面板构建器可让您指定任何符合 IEC 标准的组件品牌。目录商店会推销一两个首选品牌，因为它们的模板只适合这些外形尺寸。
IEC 61439 标准 定义了低压开关设备组件的四种内部隔离形式。制造商对每种形式的舒适程度揭示了他们的工程深度。
形式 | 这意味着什么 | 它告诉您有关制造商的哪些信息 |
|---|---|---|
表1 | 无内部分离 | 仅标准组装能力 |
表格2a | 端子与母线分离 | 基础工程，常见于简单面板 |
表格2b | 端子和功能单元与母线分离 | 中级工程能力 |
表格 3a | 功能单元相互分离，端子不分离 | 固体工程车间 |
表格 3b | 功能单元相互分离，终端与功能单元分离 | 强大的工程团队 |
表格 4a | 端子与功能单元位于同一隔室，全部与母线分开 | 高端定制制造商 |
表格 4b | 端子位于单独的隔间中，所有东西都是隔离的 | 完整的工程能力 |
只提供 Form 1 至 Form 2b 的制造商不是定制面板 MCC 制造商，无论其网站上的说明如何。他们运营着标准化的生产线。 Form 3 和 Form 4 组件需要真正的工程设计：每个隔室必须围绕您的特定组件、电缆尺寸和散热要求进行设计。对于赞比亚的一个矿井，在相邻部分保持运行的情况下进行维护，表格 4b 不是可选的。这是安全要求。
大多数非洲工业项目、尼日利亚的水泥厂、坦桑尼亚的水处理、刚果民主共和国的采矿作业至少需要 3b 表。如果您入围的电机控制中心制造商在您提及 Form 4 时犹豫不决，请将其从列表中删除。定制意味着他们根据您的安全要求而不是生产便利性进行构建。

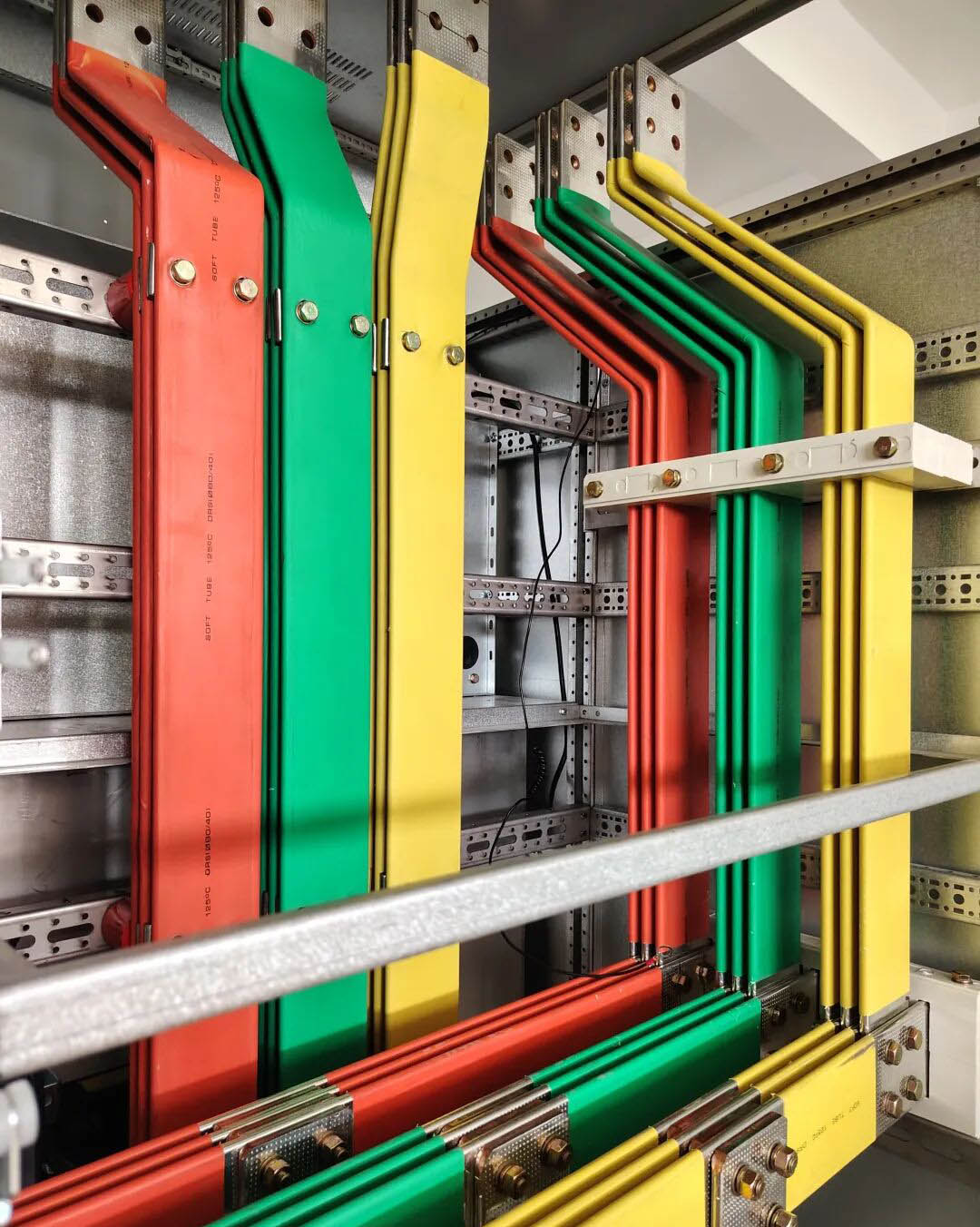

母线系统是制造商制造质量的最佳代表。其他一切，油漆、标签、门铰链，都是表面水平的。母线承载着电机消耗的所有电流，并且必须能够承受系统可能引发的所有故障。
合适的定制 mcc 机柜使用带螺栓接头的电镀锡铜母线。切勿焊接，因为螺栓连接允许维护和热膨胀。母线室必须与电缆终端区域物理隔离。支撑绝缘子应根据峰值短路电流以计算的间隔放置，而不是均匀间隔的“标准位置”。
对于环境温度经常超过 40 摄氏度的中东或东南亚的电机控制中心来说，母线降额变得至关重要。定制制造商运行热计算并向上调整横截面。无论您的现场温度如何，目录商店都会提供相同的 50 x 5 毫米棒材。然后您的面板会高温运行 15 年，直到母线接头出现故障。
索要短路测试证书。构建真正的定制电机控制中心设计的制造商将获得一份型式测试报告，显示其母线组件可承受 50 kA 或 65 kA 电流一秒钟。如果他们只向您出示组件证书，“该断路器的额定电流为 50 kA”，那么他们从未测试过完整的组件。组件不是其组件的总和。
在您发送押金之前，请要求这八个问题得到明确的书面答复。模糊的答复是危险信号。
交付后图纸归谁所有？ 您应该收到完整的 SLD、接线图、母线布局和 BOM。没有限制。
您可以构建任何 IEC 61439 形式的隔离吗？ 如果他们只提供 Form 1-2，那么他们是组装商，而不是定制电机控制中心制造商。
您是否根据 IEC 61439-1 在内部确定母线尺寸？ 您需要一张显示横截面、支撑间距以及故障级别和环境温度的温升的计算表。

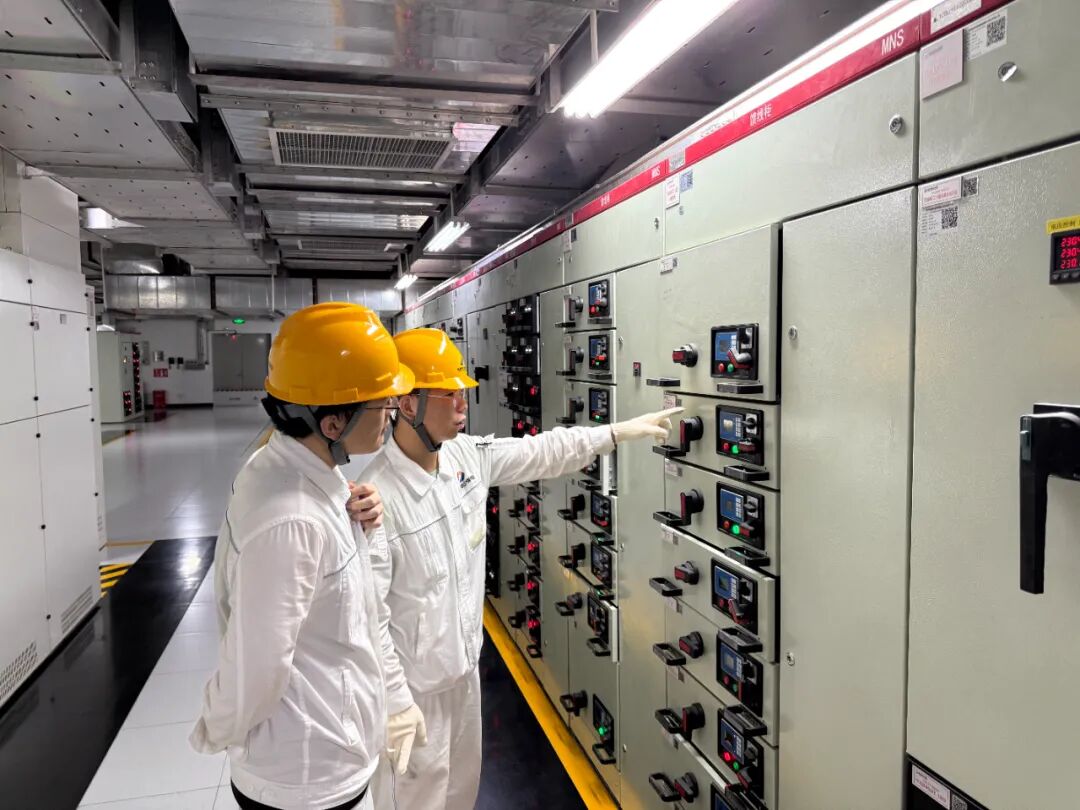

你们的 FAT 协议是什么？ 真正的工厂验收测试包括点对点接线验证、绝缘电阻、介电测试、每个起动器和保护继电器的功能测试以及母线扭矩检查。要求查看 FAT 报告样本。
我可以指定任何符合 IEC 标准的组件品牌吗？ 真正的定制电机控制中心面板商店集成了您指定的任何内容。他们不只推销一个品牌。
面板附带什么文档？ 您需要测试报告、竣工图纸、组件证书和 ISO 9001 风格的质量档案。标签和端子标记必须与图纸完全匹配。
批准图纸的交货时间是多少？ 定制 mcc 电机控制中心的制造需要 8 至 16 周。如果他们承诺三周，他们就会从库存中提取，而不是按订单生产。
能否远程支持现场调试，或者派工程师吗？ 对于非洲、中东或南美洲偏远地区的项目，现场调试支持将严肃的制造商与订单接受者区分开来。
测试制造商的一个好方法是：发送具有一项不寻常要求的单线图样本、混合 3b/4b 组件或热带级外壳中的 55 kA 母线。他们的反应告诉了你一切。强大的工程团队会带着有关电缆入口、环境温度曲线和维护访问限制的问题回来。装配厂在同一封电子邮件中向您发送价格和交货时间。
有关评估供应商和比较选项的更多信息，请参阅我们的 电机控制中心供应商 和 MCC 面板供应商指南.
您的站点位置比任何目录都更能影响电机控制中心面板的设计。当您为欧洲以外的项目指定定制电机控制中心时，三个因素最为重要。
热带气候。 尼日利亚、加纳、肯尼亚和安哥拉的工厂要求 IP42 或 IP54 外壳，并在每个钢表面上涂有耐腐蚀涂层。标准的室内外壳会在两个雨季内生锈。您的面板还需要根据 40 多度的环境温度计算通风。标准 降额系数 适用于每个母线和组件。如果制造商没有询问您所在地点的最高环境温度，那么他们就不会为您所在的地点进行工程设计。
网格不稳定。 非洲大部分地区、南美洲和东南亚部分地区的电力质量难以预测。您的低压电机控制中心应在每个电机馈线上包括欠压保护、缺相检测和自动重启延迟逻辑。这些不是欧洲市场面板的标准功能。它们必须从一开始就被指定和设计。
远程站点物流。 刚果民主共和国的矿山或坦桑尼亚农村的水泵站无法接受完全组装好的 6 米 mcc 机柜。道路不允许。定制制造商设计了在现场用螺栓固定在一起的面板部分，并具有清晰标记的截面间母线链接和插入式电缆连接。如果您的制造商无法向您展示之前远程站点项目的运输分割图，请询问原因。
世界银行 和 非洲开发银行 一直将不可靠的电力基础设施视为撒哈拉以南非洲工业增长的最大障碍在这些情况下，为稳定的欧洲电网设计的电机控制中心将很快失效。并不是因为该面板质量低劣，而是因为它从未针对环境而设计。 。
相关：通过阅读我们的电机控制中心制造商预期寿命指南，了解您的面板应持续使用多长时间，并通过我们的学会及早发现故障 MCC 面板问题指南 。如果您的项目包括驱动器，请参阅我们的 VFD 控制面板 购买指南。对于需要 MCC 和主配电的项目，请查看我们的 低压开关设备 页面。对于复杂的自动化项目，请探索我们的 电机控制面板 设计服务。
标准和定制 mcc 电机控制中心有什么区别？
标准 mcc 电机控制中心使用固定的模块尺寸、预先设计的母线额定值和有限范围的形式分离选项。定制单元是根据您的单线图设计的，母线尺寸适合您的故障级别，隔室根据您的组件尺寸构建，隔离形式符合您的现场安全要求。
定制MCC机柜设计和制造需要多长时间？
定制的 mcc 机柜从图纸批准到工厂验收测试需要 8 至 16 周的时间。仅设计阶段就需要 2 到 4 周，具体取决于单线图的复杂性和电机馈线的数量。运送到非洲、中东或南美的时间会增加 3 至 6 周，具体取决于港口。
定制低压电机控制中心应满足哪些标准？
定制低压电机控制中心必须符合 IEC 61439-1 和 IEC 61439-2 对于型式测试组件的要求。这包括温升、介电性能、短路承受能力和机械操作。 CE 标志确认符合低电压指令 2014/35/EU。始终要求提供型式测试证书，而不仅仅是组件级认证。
您可以改造现有的电机控制中心面板吗？
是的，但是对现有电机控制中心面板的改造需要仔细的工程设计。新部分必须与现有母线额定值、形状间隔和物理占地面积相匹配。有能力的定制制造商将在报价前访问您的网站或查看详细的照片和测量结果。
您需要哪些图纸来开始定制电机控制中心设计？
您需要一张单线图，显示每个电机馈线的额定功率、启动方法（DOL、星三角、软启动器或 VFD）、保护要求以及显示可用安装占地面积的场地平面图。您预先提供的信息越多，您需要的设计修改就越少。
如何验证电机控制中心制造商的 FAT 能力？
索取之前项目的 FAT 报告样本。适当的 FAT 检查点对点接线、500 或 1000 VDC 下的绝缘电阻、介电耐受、每个电机启动器电路的功能测试、保护继电器注入测试和母线接头扭矩验证。如果样品报告长达两页，说明厂家不认真测试。
定制电机控制中心的成本是否比标准电机控制中心高？
定制电机控制中心的前期成本通常比类似容量的目录单元高 15% 至 30%。但总拥有成本通常较低，因为该面板符合您的实际热量、空间和操作要求。更少的现场修改、更少的热点以及出现问题时更快的故障查找。
大多数电机控制中心制造商称自己为定制制造商。很少有人能获得这个标签。那些会向您展示工程计算，而不是营销手册。请联系 Giantele 获取技术建议。将您的单线图发送给我们，我们将设计适合您的项目、场地和预算的 mcc 电机控制中心。
