如何寻找提供可扩展模块化系统的工业控制面板供应商

工业设施很少保持相同的规模。目前拥有 10 个电机馈线的工厂在五年内可能需要 30 个。模块化控制面板系统通过在现有结构中添加部分、抽屉和组件而不是替换它来随着设施的发展而发展。寻找一家能够构建真正可扩展的模块化系统（而不仅仅是并排放置的面板）的供应商需要知道要寻找什么。本指南解释了搜索过程、评估标准以及将模块化功能与营销语言分开的问题。

可扩展的模块化系统对于控制面板实际上意味着什么

抽出式装置

定义

模块化是设计决策，而不是产品功能

真正的模块化控制面板系统从一开始就被设计为可以接受添加。母线尺寸过大。围护结构有备用的垂直截面。电机启动器是可插入垂直母线的抽屉式单元。添加电机意味着插入抽屉单元，而不是重新布线。这就是电气柜供应商所理解的模块化一词的含义。

相反的是固定系统，其中每个组件都用螺栓固定在背板上并进行点对点接线。在固定系统中添加电机意味着安装新组件、钻新孔以及在已经拥挤的面板中铺设新接线。扩容成本更高、时间更长，而且重复扩容会降低原有布线的质量。

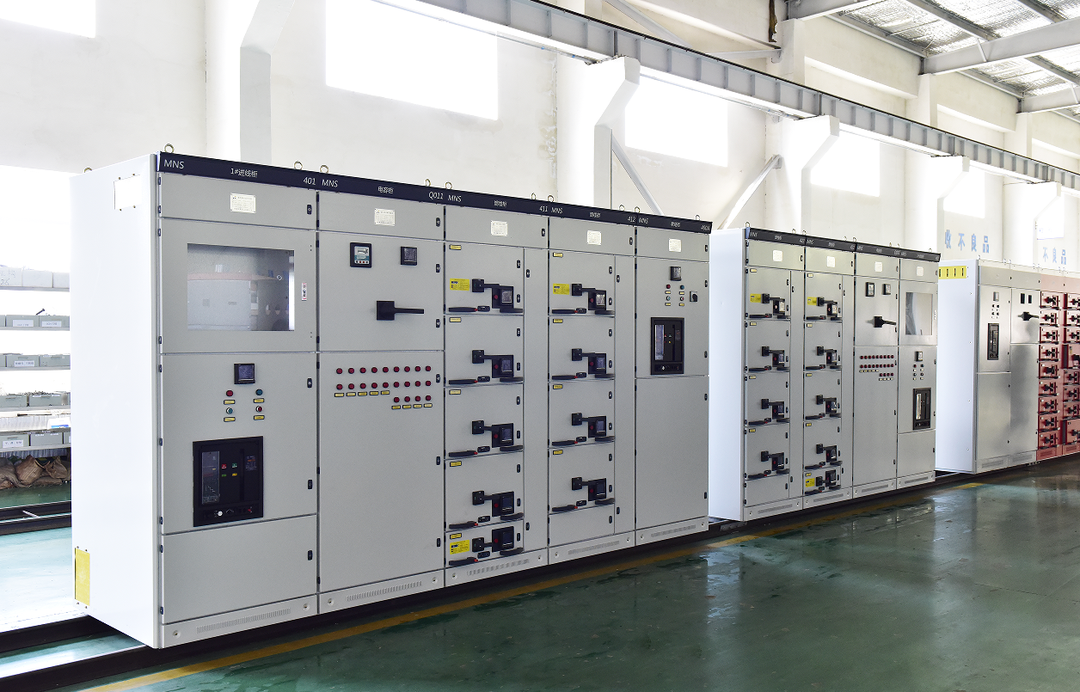

作为模块化系统构建的电机控制中心是最明显的用于低压电机控制的抽出式单元滑入垂直母线，MCC 通过在产品阵容中添加部分来扩展。 IEC 例子 。 61439 标准提供了母线系统的验证框架，包括确定母线必须升级之前可以添加多少容量的热限制。

如何寻找提供可扩展系统的供应商

搜寻流程

筛选合格供应商的五个步骤

搜索从术语开始。搜索“模块化电机控制中心”、“抽屉式开关设备”和“可扩展控制面板”，而不是通用的“控制面板供应商”。该术语过滤掉了只构建固定系统的供应商。寻找其产品资料描述了母线额定值、抽屉单元尺寸和扩展程序（而不仅仅是外壳尺寸）的供应商。

然后验证索赔。声称其系统可扩展的供应商应该能够向您展示他们在安装后扩展的系统。索取扩建项目的前后文档。扩展应显示添加到现有阵容中的新部分，而无需更换原始母线或重新布线原始部分。

母线室

用于小型机器的电气控制箱或控制面板箱与用于工厂电机控制系统的工业电气柜具有不同的可扩展性要求。电容器 植物生长时，还必须考虑配电侧的了解整个电气系统而不仅仅是面板的控制面板供应商比只关注其销售面板的控制面板供应商提供更现实的可扩展性评估。 组 和 SVG 面板。

评估模块化系统供应商：技术问题

发电机控制系统和 低压开关设备 系统遵循相同的模块化原则。稍后添加第二台发电机的发电机系统需要可扩展的 ATS 和同步装置。级 随着工厂负荷的增长，电力电容器组应接受额外的每个子系统都有助于电气基础设施的整体可扩展性。 。

模块化系统中的 VFD 和自动化层

模块化扩展

必须一起扩展的四个要素

1

母线和外壳结构 用于更多部分、更多抽屉和更多连接的物理容量。这是第一个可扩展性约束。

2

电机启动器和 VFD 容量 用于更多电机的电气容量。 VFD 远程控制面板应可接受额外的驱动器，而无需新的开关设备。

3

控制和通信容量 随着工厂的发展，PLC I/O、通信网络和 SCADA 标签必须容纳更多的设备。

4

电能质量能力 添加变频器会增加谐波负载。有源谐波滤波器和功率因数校正必须与驱动器数量相适应。

开关设备控制面板可实现电气扩展，但控制能力却无法扩展，从而在自动化层造成了瓶颈。用于功率因数校正的APFC 面板 级必须随着更多 VFD 的添加而扩展，否则随着系统的发展，谐波失真将超出限制。 框架 ISO 9001 需要记录设计审查，这是应验证可扩展性决策的地方。 IEA 指出，模块化、可扩展的工业电力系统可避免固定系统所需的过早更换，从而降低电力基础设施的总生命周期成本 。

最后的想法

寻找提供真正可扩展模块化系统的工业控制面板供应商可以归结为将工程与营销分开。可扩展供应商向您展示母线计算、备用容量以及他们完成的扩展。营销供应商向您展示了一本小册子，上面写着“可扩展”，但没有数字。当您找到能够在调试时记录利润并演示扩展程序的供应商时，您就找到了一个构建与您的设施一起发展的系统的供应商，而不是随着设施的发展而强制更换的系统。
