配电盘的关键组件解释

您使用配电盘来保证电气系统的安全。它还有助于让一切井井有条。里面的每个部分都有其特殊的作用。这些工作确保电力平稳安全地输送。如果您了解这些部件，就可以降低电气危险的风险。您可以在问题变得更糟之前发现问题。了解配电盘中的内容有助于您每天保持电力稳定。

要点

• 了解配电盘的类型有助于您选择正确的配电盘。这使得事情变得更安全、更高效。

• 经常检查主断路器是否有松动的电线。这可以阻止电气问题并确保您的安全。

• 使用浪涌保护装置来保护您的设备免受电压尖峰的影响。这可以帮助您节省维修费用。

• 保持配电板清洁且状态良好。这样可以防止过热并保持功率稳定。

• 了解合规性标准，以便您的系统遵循安全规则。

配电盘类型

您可以看到不同的 在家庭、企业和工厂中每个小组都有自己的工作。下表列出了常见类型、用途、电压范围和主要特点。 配电盘。

面板类型	典型应用	电压范围	主要特点
主配电盘	整个设施电力	208-4160V	计费计量、主断路、电涌保护
子分配面板	部门/地区权力	208-480V	局部断开、区域隔离、扩展能力
电机控制中心	生产设备	480V	电机启动器、VFD、集成控制
配电单元	临界负载	120-480V	冗余馈电，远程监控，可靠性高

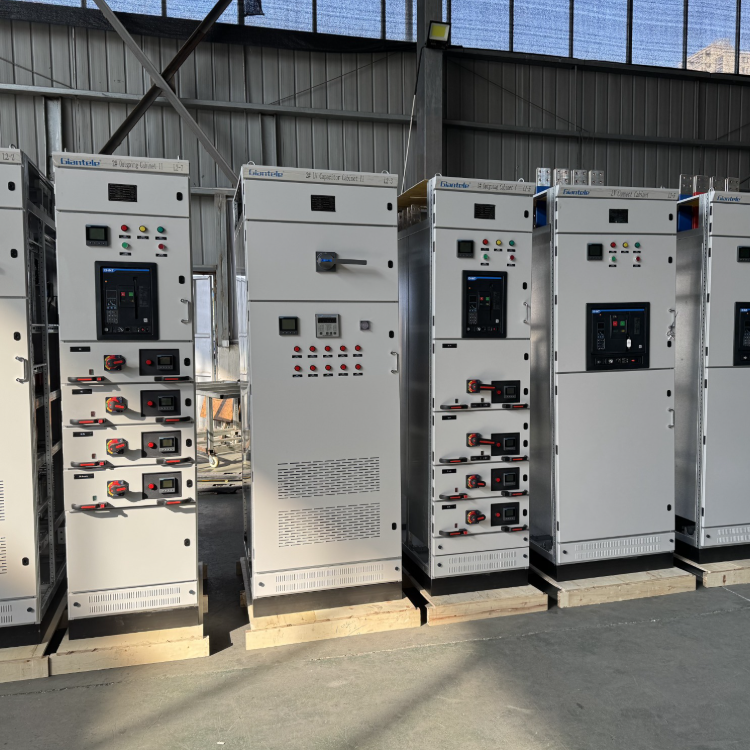

主配电盘

主配电板控制整个建筑的电力。它是电力的主要枢纽。它具有收入计量、主断路开关和浪涌保护功能。该面板可确保您的电气系统安全、整洁。选择正确的面板可以降低停机的可能性。如果面板出现故障，可能会造成很大的损失。当停电时，工厂每小时都会损失大量资金。其中约五分之一的问题是由面板问题引起的。

提示：良好的主配电盘可帮助您避免代价高昂的停机并保持建筑物正常运行。

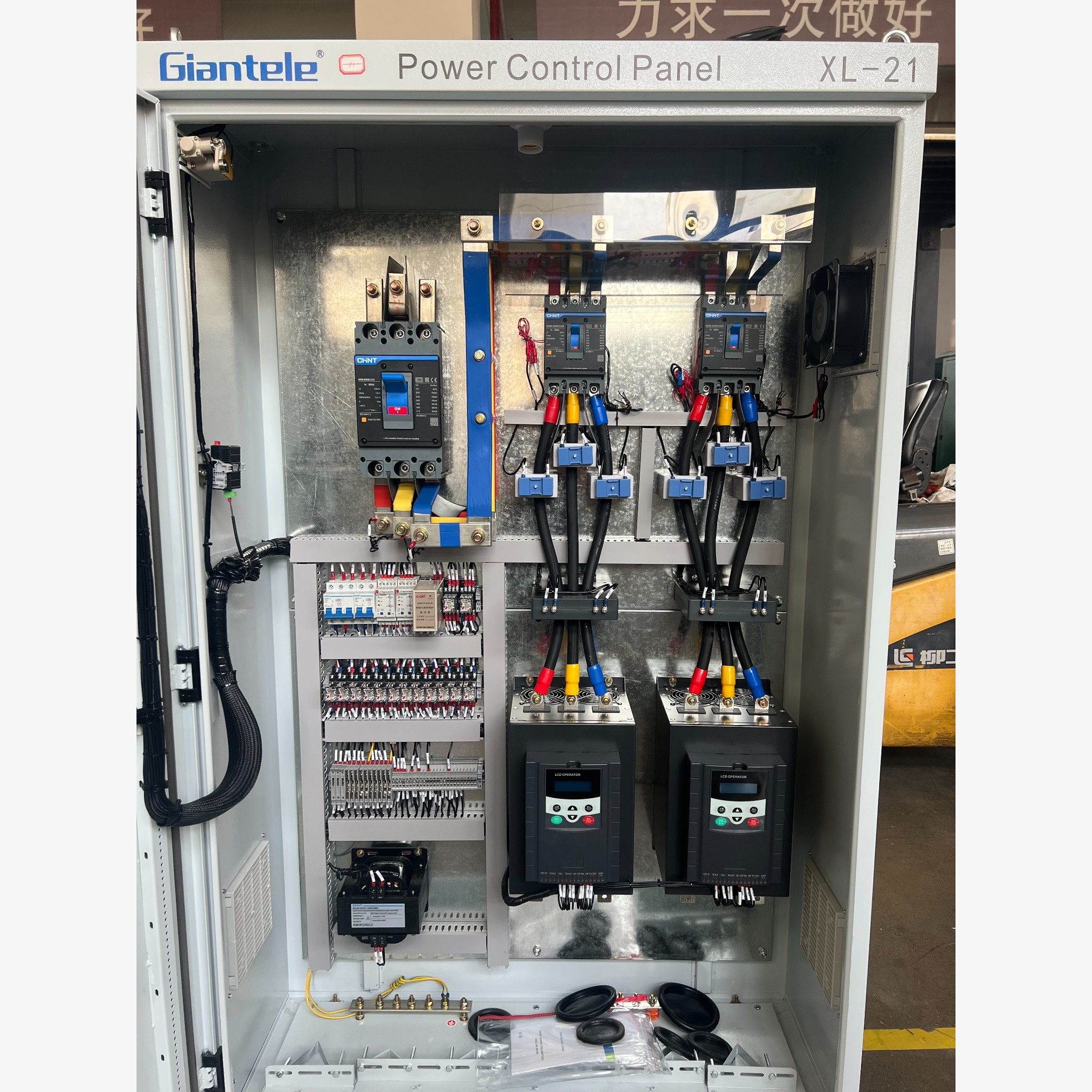

子分配面板

子配电板将权力授予某些区域或部门。它可以让您关闭零件以进行维修或升级。该面板适用于拥有许多房间的建筑物。您可以根据需要添加更多电路。电压范围适合大多数家庭和企业。子配电板可帮助您管理附近的电力并保持系统的灵活性。

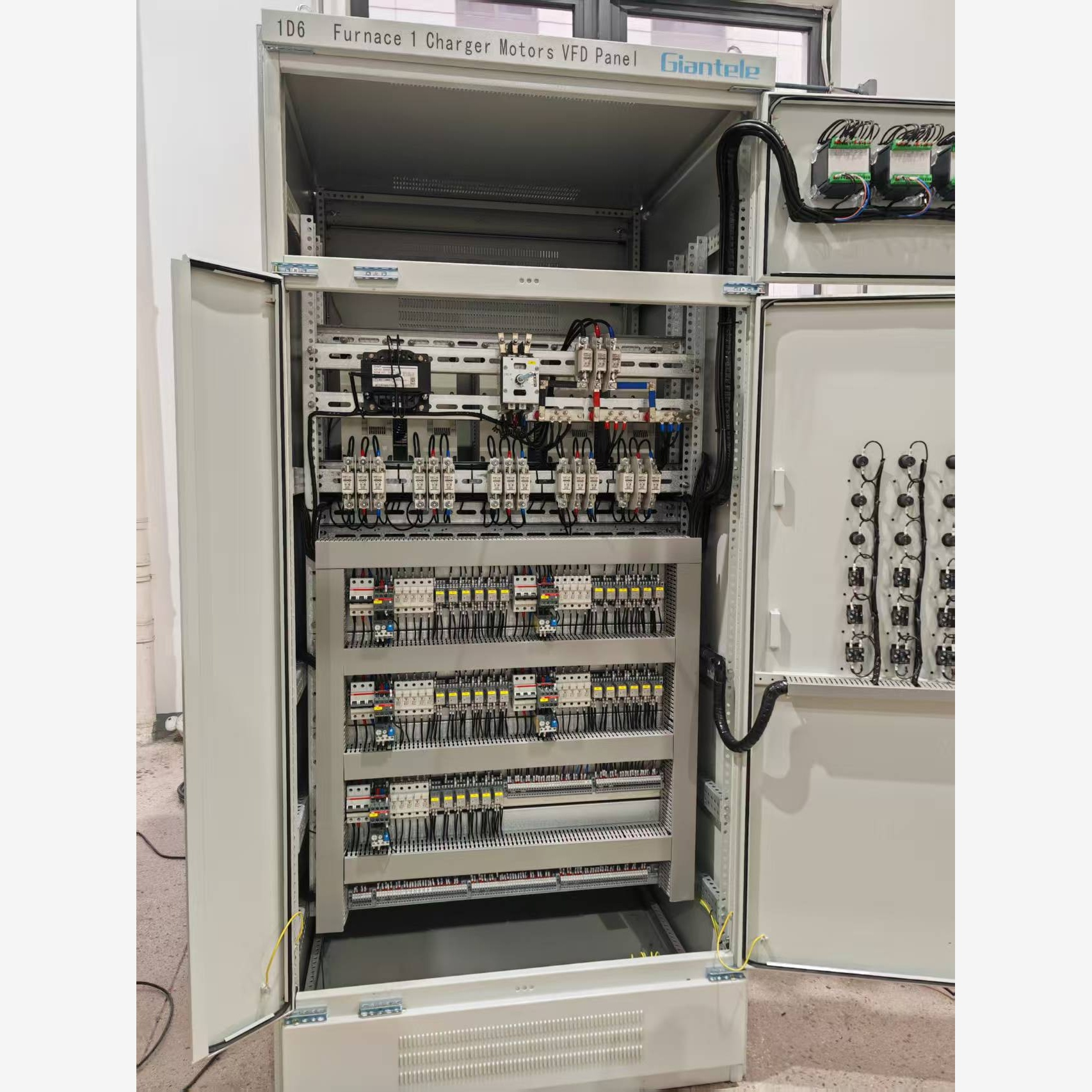

电机控制中心

电机控制中心可让您在一个地点处理多个电机。您可以在工厂、水厂和大型暖通空调系统中找到它们。该设计使您可以单独控制每个电机。您可以在一个面板中获得电机启动器、变频驱动器和控制装置。垂直设置和公共电源总线使添加或拆卸电机变得容易。您可以从一个地方保护每个电机电路并共享电源。当您需要同时控制许多电机时，这种方法效果最佳。

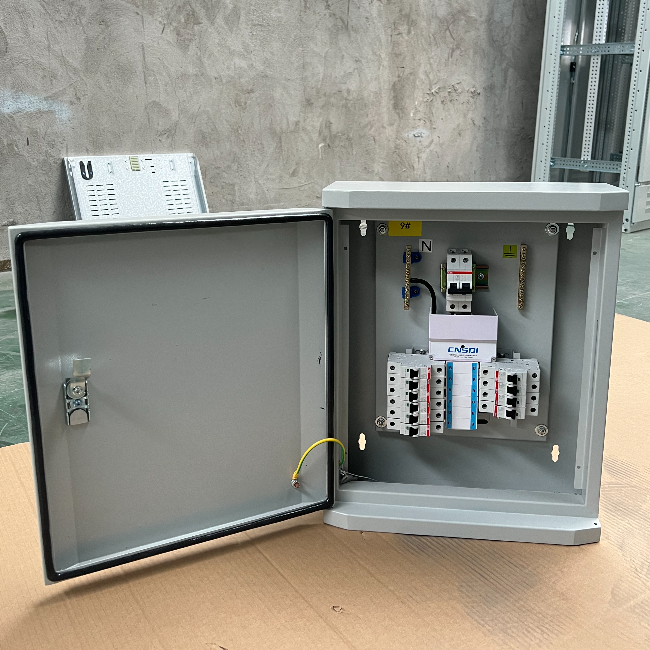

配电单元

配电装置 为重要负载提供稳定的电力。您可以在数据中心、医院和必须保持供电的地方看到它们。这些面板具有备份源和远程监控功能。您可以相信他们能让您的设备保持运行。内部母线 可处理高电流并保持电压稳定。这种设计节省了空间并更好地利用能源。您可以轻松安装并减少维护。母线将电力从 UPS 系统发送到服务器机架并保持正常运行。

注意：您选择的面板类型决定了您需要哪些部件以及如何设置系统。每个面板都具有特殊功能，可以满足您的电力和安全需求。

配电盘的核心部件

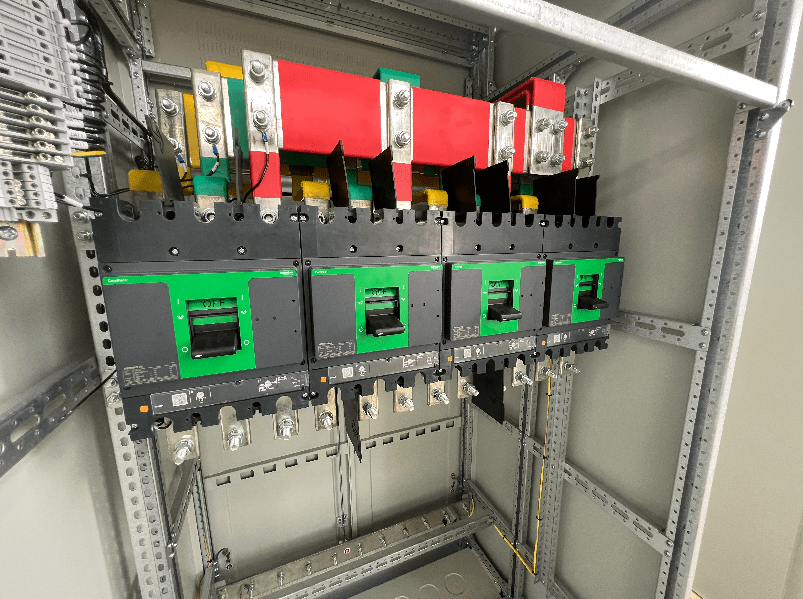

主断路器

主断路器位于面板顶部。它充当您所有电源的主开关。如果你把它关掉，一切都会失去动力。该断路器可阻止过多的电流流动。如果出现短路或过载，它会快速关闭电源。这可以保证电线和设备的安全。您还可以使用它来关闭所有电源以进行维修或紧急情况。

提示：经常检查主断路器是否有松动或老化的部件。这些问题很常见，如果不解决可能会造成更大的麻烦。

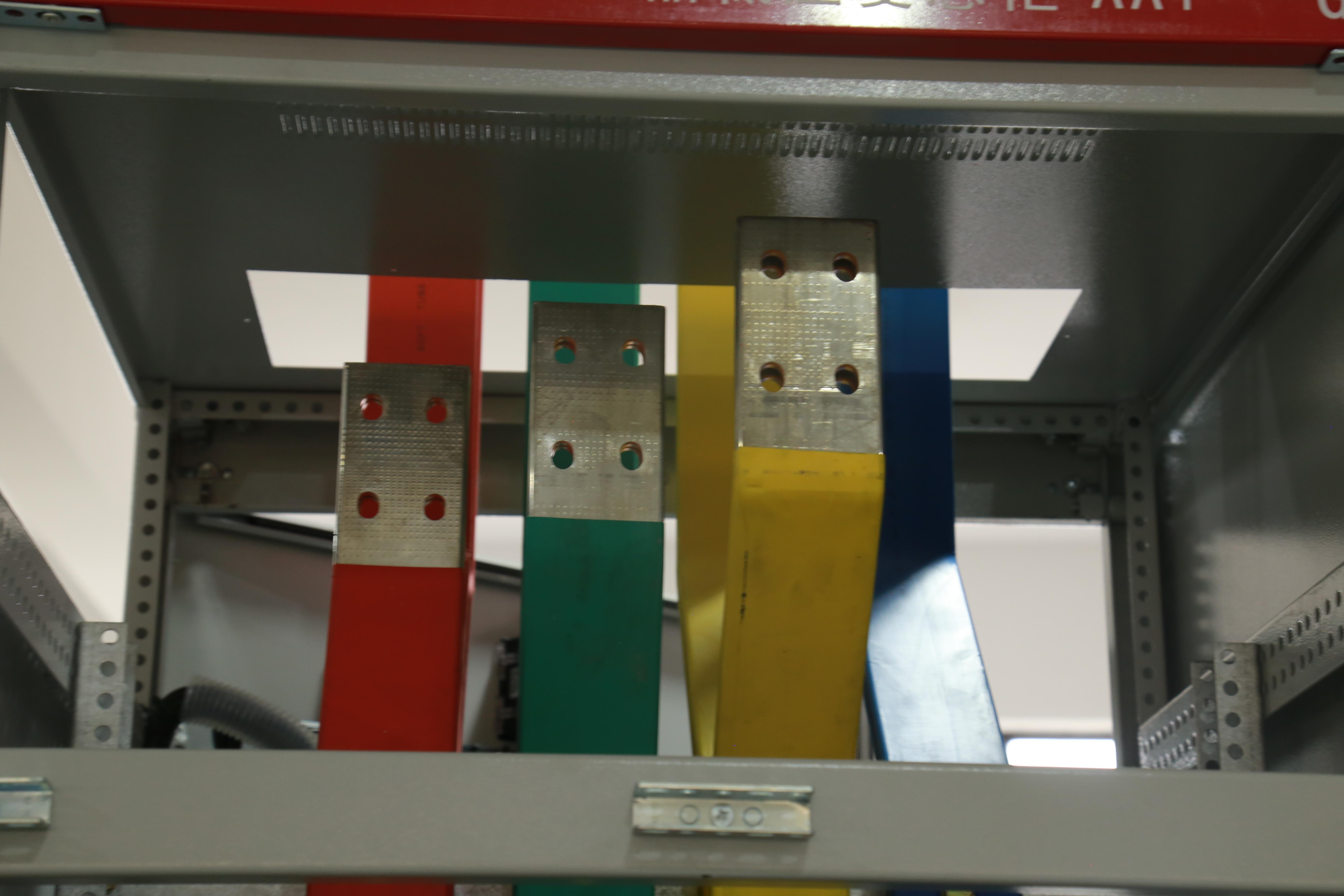

母线

母线是面板内的厚金属条。它们将电力从主断路器转移到较小的断路器。大多数母线由铜或铝制成。这些金属具有良好的导电性。它们坚固的形状使它们能够处理大量电流而损失很小。这意味着电力传输平稳并节省能源。母线还可以保持面板整洁和安全。

• 母线减少了额外的电线，因此短路的可能性较小。

• 它们可以防止连接松动和电气问题。

• 它们的封闭式设计使事情变得更安全，并有助于维修。

母线必须遵守 CSA、UL 和 CE 等安全规则。这可以帮助您了解您的系统安全且运行良好。

注：国际能源署表示，母线可以使电力传输比普通电线提高 20%。这使您的面板更加高效。

中性线和接地棒

中性线和接地棒看起来像带有电线孔的金属条。您将白色电线放在中性条中，将绿色或裸线放在接地条中。中性棒将电流送回电源。它保持电压稳定并连接到主板上的地。这降低了触电的可能性。接地棒为故障电流进入大地提供了安全路径。如果出现问题，这可以防止金属部件变得危险。

将这些金属条分开并正确连接，可以阻止电流流向不该流向的地方。这对于安全和保护装置正常工作非常重要。

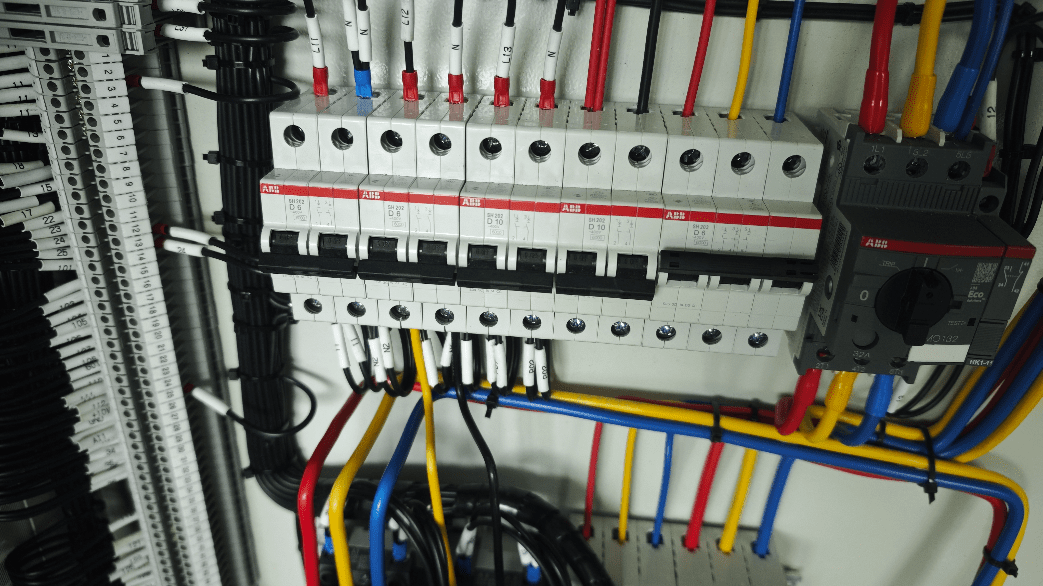

断路器（MCB、MCCB）

断路器保护面板中的每个电路。主要有两种类型：微型断路器（MCB）和塑壳断路器（MCCB）。 MCB 最适合家庭和小型办公室。它们可以处理较低的电流并保护灯和插座。 MCCB 更大更强。您可以在电力需求较高的工厂或大型建筑中使用它们。 MCCB 可以阻止更大的浪涌并保护重要机器。

根据您的需求选择合适的断路器。这可以保证您的系统安全并正常运行。

漏电保护器（RCD、RCCB）

剩余电流装置（称为 RCD 或 RCCB）可提高安全性。这些设备检查电路进出电流的微小变化。如果他们发现问题，例如漏电到地面，他们会很快关闭电源。这种快速行动可以挽救生命，尤其是在水电混合的厨房和浴室中。您应该始终在人们可能同时接触水和电源的地方使用 RCD。

电涌保护器

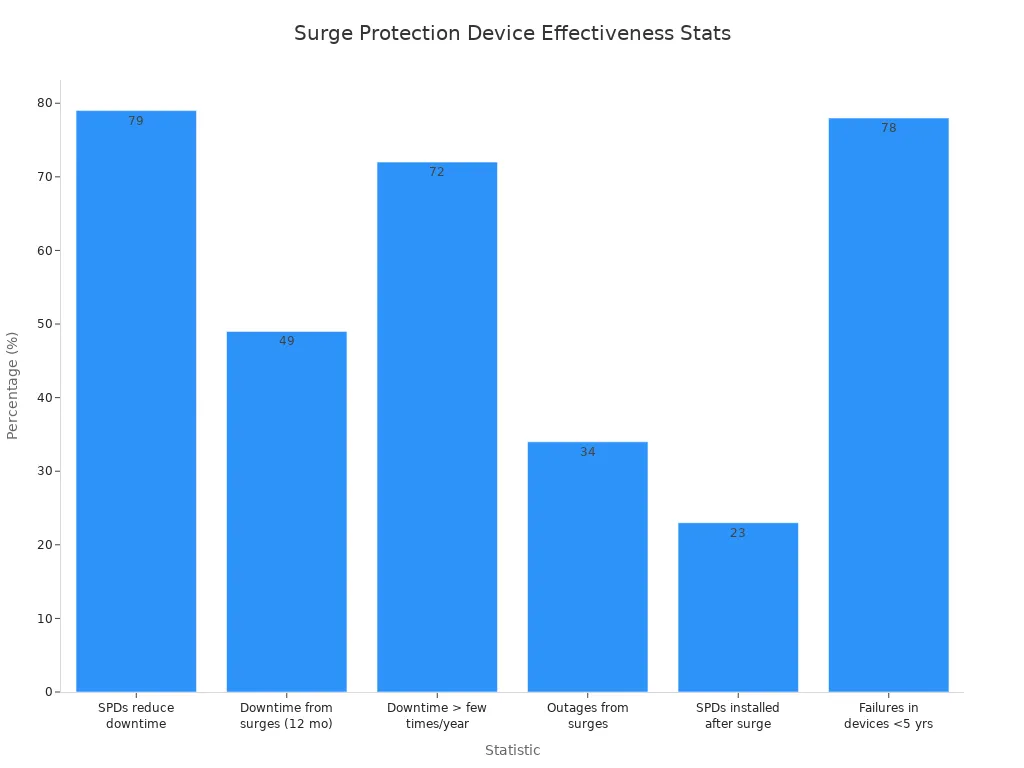

电涌保护器 (SPD) 可保护您的设备免受突然电压尖峰的影响。尖峰可能来自闪电、断电或大型机器的开关。 SPD 在损坏您的电子设备之前吸收或发送掉额外的电压。许多专家表示 SPD 可以减少停机时间和设备故障。事实上，79% 的业内人士认为 SPD 有助于系统更好地运行。

提示：为面板添加电涌保护可以节省资金并避免昂贵的维修。

面板外壳

面板外壳是容纳所有部件的外壳。它可以防止灰尘、水和手接触带电电线。大多数外壳都是由不锈钢、碳钢、铝或玻璃纤维等坚固材料制成。有些具有特殊涂层以防止生锈或化学物质。良好的外壳可以保护您的设备并保证人员安全。请务必检查您的外壳，确保其状态良好且适合您的空间。

请记住：正确的外壳可帮助您的面板长期良好工作。

监测和控制功能

现代配电盘具有帮助您监视电气系统的功能。这些功能使发现问题变得简单。它们还有助于确保您的系统安全并更好地运行。

仪表和指示器

仪表和指示器向您显示当前正在发生的情况。您可以检查电压、电流和频率等信息。您还可以看到功率因数和使用的能量。这可以帮助您了解您的系统是否正常或需要修复。仪表可以显示您使用了多少电量。这可以帮助您找到节省能源的方法。指示器使用灯光或屏幕来告诉您情况是否正常。绿灯表示一切正常。红灯表示存在问题，例如电量过多。有些面板有数字故障指示器。这些显示故障、短路或接地故障。这些警报可帮助您快速采取行动并保证安全。

提示：仪表和指示器可帮助您及早发现问题并阻止更大的问题。

控制开关和继电器

控制开关和继电器可让您打开或关闭电路。您可以从一个地方控制机器、灯光或其他东西。继电器使用小信号来控制更大的东西。这使您的系统更安全、更易于使用。如果出现短路或过载，它们还可以通过关闭损坏的部件来保护您的系统。这可以保证人员和设备的安全。

• 控制继电器面板通过关闭坏部件来帮助阻止过多的电流。

• 中央控制让您可以从一个地方处理许多事情并让事情变得更安全。

电流互感器

电流互感器 (CT) 可帮助您安全测量大电流。它们将大电流转变为小电流，用于仪表和继电器。这样可以轻松地监视您的系统并在过载造成问题之前发现它们。

• CT 与继电器配合使用可以快速发现过载。

• 及早发现问题可以帮助您阻止问题变得更糟。

• 选择正确的 CT 可以防止错误并确保系统安全。

注意： 监控和控制功能 可帮助您保持电气系统安全、稳定且易于使用。

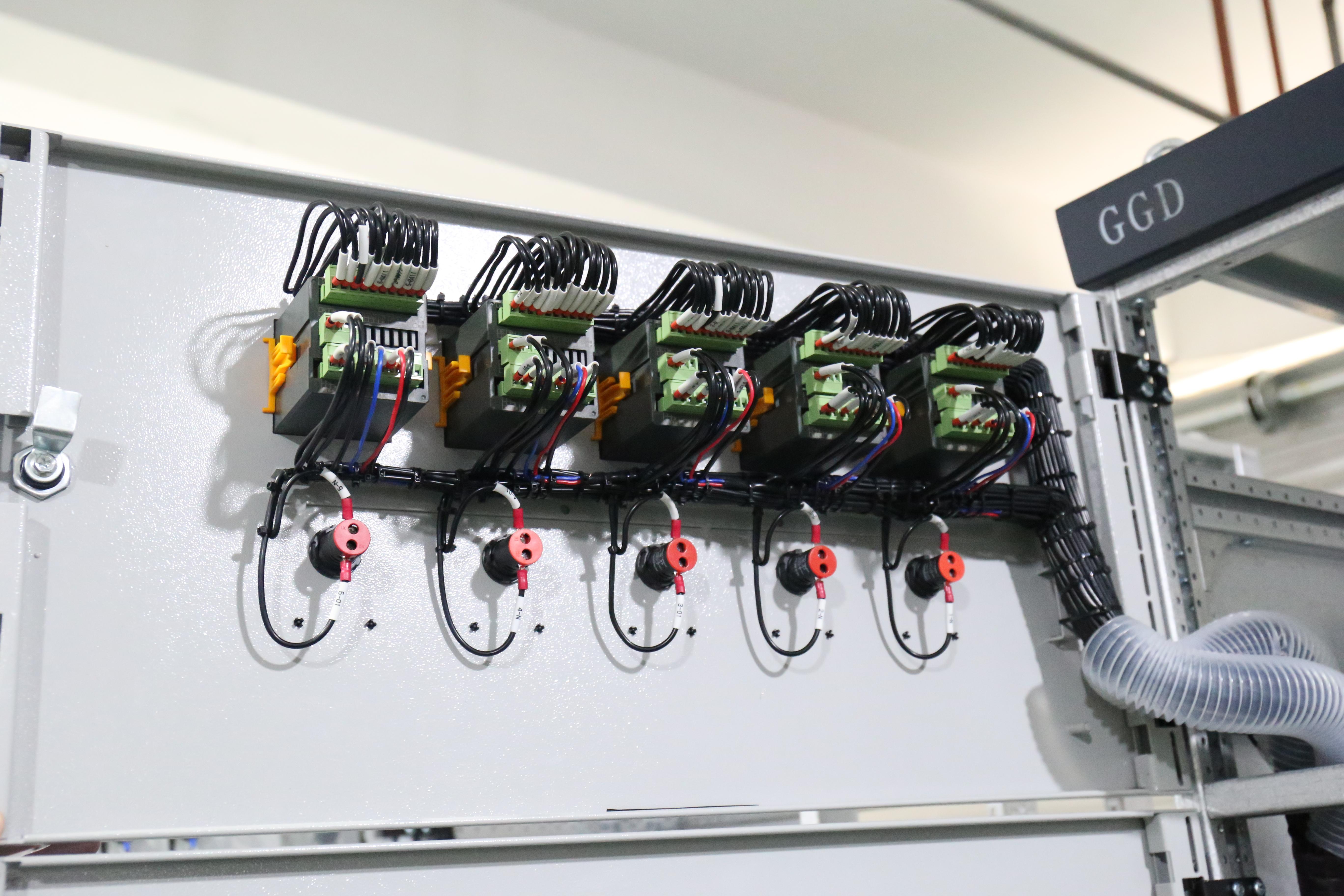

接线、端子和合规性

接线和端子块

您应该始终使用良好的接线步骤。这可以保证您的配电盘安全并正常工作。电线必须牢固地插入端子中。如果电线松动，它们可能会变热或引发火灾。将套圈放在电线末端，尤其是在晃动很大的情况下。套圈将线股固定在一起，这样它们就不会散开。如果您清楚地标记电线，则可以更快地解决问题并使维修变得更容易。

• 使用正确的工具和套圈来防止线束磨损。

• 确保每根电线都紧固到位。

• 给每根电线贴上标签，这样在修理东西时就不会感到困惑。

当您以正确的方式放置电线时，电流会更好，电线的使用寿命也会更长。这有助于您的面板长期良好工作。

合规标准

安装或升级面板时必须遵守安全规则。这些规则可确保您和您的物品的安全。不同的地方有不同的规则。在欧洲，IEC 61439-1 和 IEC 61439-2 适用于低压面板。

如果您遵守这些规则，您的系统就会保持安全，并且您不会违法。

保养技巧

经常检查面板可以使其正常工作并防止出现问题。查找是否有松动的螺钉、清洁连接并检查是否存在热点。检查额定负载，以免使用过多功率。使用计划来记住何时检查事情。

如果您不检查面板，您可能会感到震惊、电涌或支付更多费用。坏的面板可能会导致断路器多次跳闸，甚至引发火灾。检查您的面板可以确保您的家、您的物品和您的家人的安全。

提示：如果您照顾好您的面板，您的电力就会保持稳定，您的家人就会安全。

您可以看到所有部件和面板类型如何协同工作。它们有助于确保您的配电盘安全并正常工作。当您了解这些组件时，您可以帮助阻止危险。下表显示了安全功能如何保护人员和设备：

定期维护有助于防止突发问题。在损坏之前进行检查意味着减少停电次数并延长设备的使用时间。安全检查有助于发现风险并停止停机。当您了解您的面板时，您就可以保持电源稳定并保证您所在区域的安全。

常问问题

配电盘的主要工作是什么？

您可以使用配电板将电力安全地分配到不同的电路。它可以保护您的房屋或建筑物免受电气问题的影响。您可以从一处控制和监控您的电源。

您应该多久检查一次配电盘？

您应该每月检查一次面板。寻找松动的电线、灰尘或发热迹象。定期检查可帮助您及早发现问题并确保系统安全。

为什么您的面板需要电涌保护？

浪涌保护可保护您的设备免受突然电压尖峰的影响。这些尖峰可能会损坏计算机、电视和其他电子产品。通过使用电涌保护，您可以节省金钱并避免维修。

断路器和 RCD 有什么区别？

为了充分的安全，你需要两者。
