如果您在非洲经营工厂、管理矿山或处理商业建筑的电力采购，您每天都会与配电箱打交道。如果选错了，您将面临停机、设备损坏或违反安全规定的情况。本指南可帮助您第一次选择正确的设备。

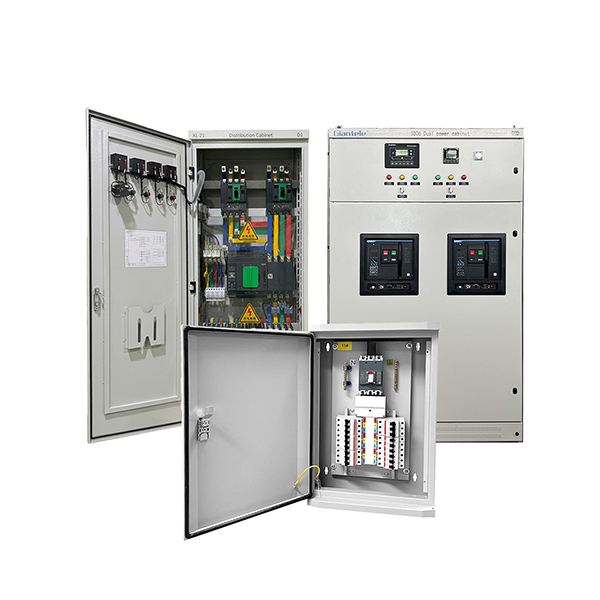

配电箱是一个电气外壳，它接收来自主电源的输入电力并将其分成多个分支电路，每个分支电路都有自己的断路器或保险丝保护。 这是核心工作：获取一个大的 feed 并将其安全地分成更小的、受保护的输出。
您还会听到它被称为配电盘、配电盘、配电盘或 DB 盒。这些术语在大多数工业环境中含义相同。盒子本身只是一个金属或塑料外壳。重要的是其内部的内容：母线、断路器、保护装置，有时还包括计量装置。配电箱位于主 低压开关设备 和实际工作的设备（例如电机、照明电路或加工机械）之间。
在乌干达、肯尼亚和安哥拉的工厂和矿山中，配电箱通常是现场压力最大的电气设备。灰尘、热量、湿度和电压波动都会造成影响。您对外壳材料、IP 等级和内部组件的选择直接影响安装的使用寿命。
没有一个“配电箱”可以在任何地方使用。您需要的类型取决于它的去向、动力以及环境。以下是您在工业和商业项目中会看到的主要类型。

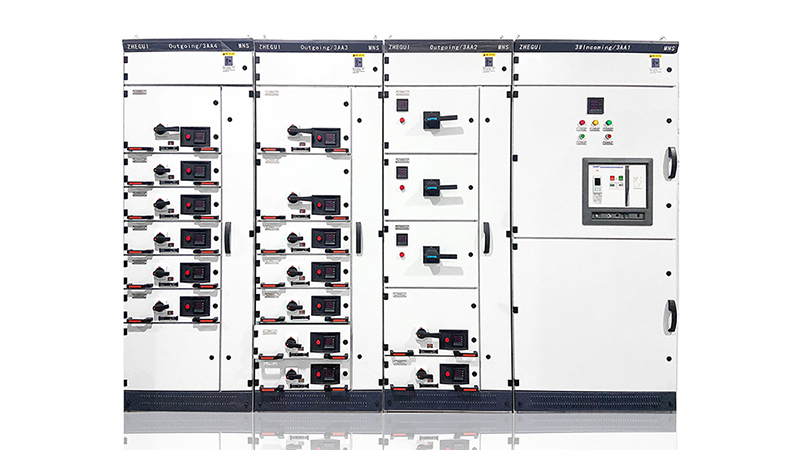

这是变压器或主要收入线之后的第一个配电点。主 配电板 接收 400V 或 690V 的电源，并将其分配给子配电板或大型负载，例如冷却器、压缩机和泵站。
对于大多数非洲工业现场，主配电板需要的额定电流在630A至3200A之间。它通常位于电气室或专用变电站中。您需要一个落地式金属外壳，至少具有 IP42 等级。如果您的站点有自动转换开关或备用发电机，这就是 ATS 的用武之地。请参阅我们的 自动转换开关买家指南了解更多信息.
子配电板将电源从主板分配到特定区域、楼层或生产线。它们较小，通常为 100A 至 630A。大多数情况下，壁挂式装置都能正常工作。
每个生产区域一个子配电板是一个很好的经验法则。它简化了故障隔离。当电机的断路器跳闸时，您只会失去一根线路，而不是整个工厂。
MCC 是一种专用配电箱，旨在将电机启动器电路集中在一个外壳中。 您无需将各个电机启动器分散在工厂周围，而是将它们全部放在一个带有公共母线的机柜中。
如果您的运营运行超过 10 台电机，MCC 几乎总是有意义的。它可以降低布线成本，简化维护，并为您提供一个在停机期间隔离电源的位置。我们的 MCC 面板买家指南 详细介绍了选择。
VFD（变频驱动）面板将配电与电机速度控制结合在一起。它在一个外壳中装有 VFD、电路保护装置，有时还装有旁路接触器。 VFD 面板常见于需要改变电机速度的泵站、HVAC 系统和输送线中。

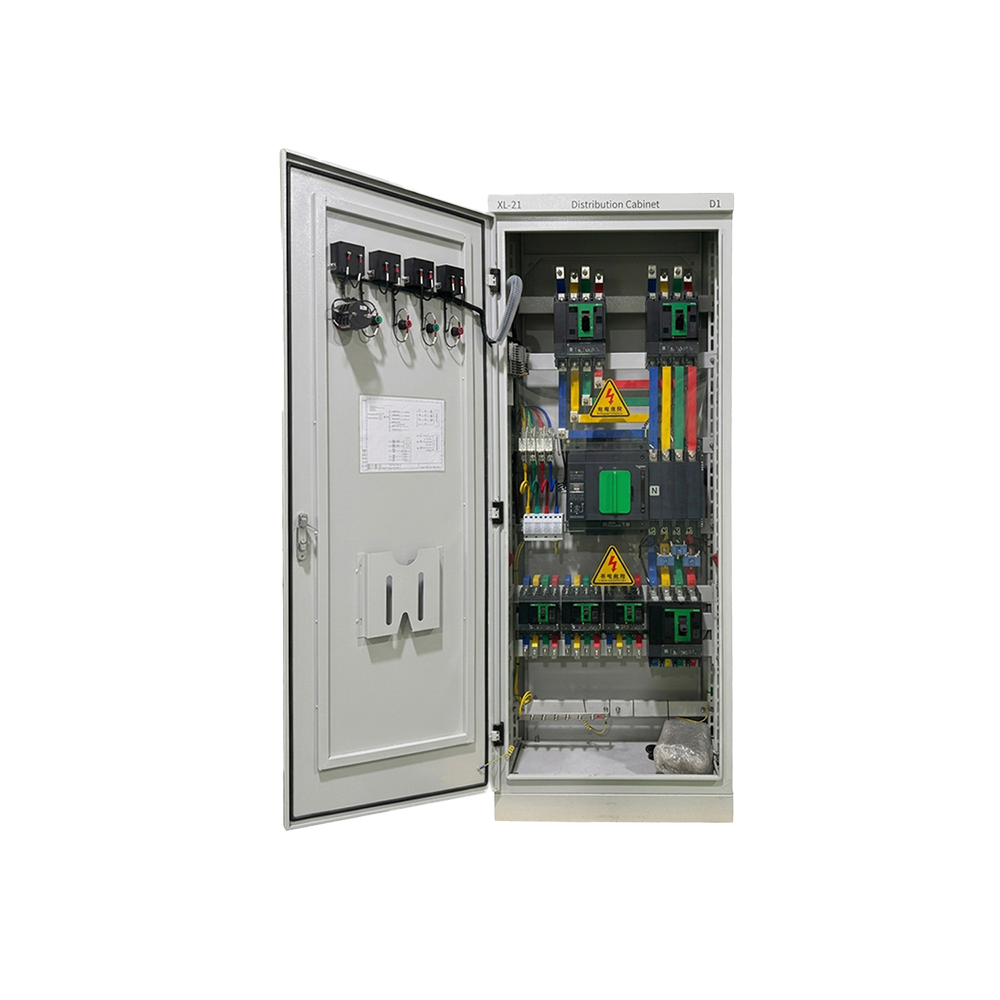

自动转换开关 (ATS) 面板会自动在市电和备用发电机之间切换负载。在乌干达和肯尼亚，旱季每周可能会发生几次电力中断，ATS 面板通常是您可以进行的最具成本效益的可靠性升级。
照明面板在大型建筑物中分配和保护照明电路。它们常见于仓库、商业中心和办公楼。这些电流通常较小，在 63A 至 250A 范围内。
类型 | 典型电流范围 | 安装 | 典型IP等级 | 最适合 |
|---|---|---|---|---|
主配电板 | 630A至3200A | 落地式 | IP42至IP54 | 现场收入高、负荷大 |
分配电板 | 100A至630A | 壁挂式 | IP42至IP54 | 区域或楼层分布 |
电机控制中心 | 400A至3200A | 落地式 | IP42至IP54 | 多电机安装 |
变频器面板 | 32A至630A | 地板或墙壁 | IP42至IP65 | 泵和风扇速度控制 |
ATS面板 | 63A至3200A | 落地式 | IP42至IP65 | 发电机备用切换 |
照明面板 | 63A至250A | 壁挂式 | IP30至IP42 | 照明电路 |
您无需成为电气工程师即可发现精心打造的配电箱。但您应该知道哪些组件可以提高可靠性，哪些组件会偷工减料。
母线是骨干。它将电流从输入电路传送到每个输出电路。母线通常是铜或铝，其中铜是更好的导体。对于环境温度经常超过 35 摄氏度的非洲站点，请将母线额定值降低 10% 至 15%。 25 度时额定电流为 1000A 的母线只能在 40 度时承受 850A 的电流。向您的供应商询问温度降额曲线，而不仅仅是铭牌额定值。
断路器保护每个引出电路免受过载和短路的影响。品牌很重要。 ABB、施耐德电气和西门子断路器具有可预测的跳闸曲线和经过验证的可靠性。无名断路器可能会延迟跳闸，或更糟糕的是根本不跳闸。在采矿环境中，灰尘进入会堵塞断路器机构，知名品牌的额外成本在第一次避免停机时就能收回成本。
RCD 可以检测对地漏电流，并在有人触电之前使电路跳闸。在潮湿的环境中，例如食品加工厂或室外泵站，出口电路上的 RCD 保护是不容忽视的。人员保护的标准跳闸阈值为 30mA。
闪电或公用设施开关产生的电压浪涌可能会损坏配电箱内的电子设备。 SPD 在浪涌能量到达断路器和仪表之前将其分流至地面。如果您的站点经常遭遇雷暴（这在乌干达维多利亚湖地区和肯尼亚高地很常见），请在主配电盘上安装 1 型或 1+2 型 SPD。
外壳不仅仅是一个盒子。它决定了您的设备是否能顺利度过第一个雨季。对于室内工厂环境，IP42（防止滴水和小物体）通常就足够了。对于室外安装或灰尘较多的采矿场所，您需要 IP54 或更高等级。外壳材料也很重要：在蒙巴萨或罗安达等潮湿的沿海地区，粉末涂层钢比普通钢更耐腐蚀。
选择归结为六个问题。按顺序回答它们，正确的规范就会就位。
将盒子将提供的所有设备的连接负载（以 kVA 或 kW 为单位）相加。包括 20% 到 30% 的利润用于未来的扩张。尺寸完全适合当今负载的配电箱是您将在三年内更换的配电箱。
计算每个电机、照明组和插座电路。然后添加两到四个备用路。备用通道在制造过程中几乎不花费任何成本，但以后添加的成本却很高。
这是故障期间盒子可以承受的最大短路电流，以 kA 为单位测量。您的电气工程师根据上游变压器额定值和电缆阻抗来计算这一点。对于大多数 400V 工业现场，典型值为 25kA 至 50kA。配电箱母线和断路器的额定值必须能够承受和中断该故障电流。
尘土飞扬的水泥厂或面粉厂？最低 IP54。露天矿变电站？ IP65。干净、有空调的电气室？ IP42没问题。 IP 等级错误是我们在非洲项目中看到的配电箱过早故障的最常见原因。
IEC 61439 是低压开关设备和控制设备组件的国际标准。最新版本 IEC 61439-3:2024定义了配电板的要求。许多世界银行和非洲开发银行资助的项目现在都要求符合 IEC 61439 标准。如果您的项目有外部资金或严格的技术规范，请尽早确认此要求。
带有前检修板的落地式盒子比狭小角落的壁挂式盒子更容易操作。如果您的维护团队必须挤进狭窄的电气柜来重置断路器，那么您购买了错误的配置。
您会听到这三个术语互换使用，这会在您编写规范或索取报价时造成混乱。这是实际的区别。
配电箱（或配电板）将输入电源分成分支电路，额定电流通常高达 630A，壁挂式，用于本地电路配电。 这是您在生产线末端、建筑物地板上或为一组小型电机供电时发现的情况。
配电配电盘（或简称配电盘）可处理较高电流，通常为 800A 至 6300A，为落地式，是整个设施的主要配电中心。 它通常包括主进线断路器、母线槽连接，有时还包括计量。在许多项目中，配电盘为下游的多个配电箱供电。
低压配电板 是一个更广泛的术语，可以涵盖两者。当有人说“分配面板”时，询问他们是指主传入面板还是子分配面板。价格、尺寸和交货时间的差异很大。
在实践中，对于大多数非洲工厂和矿山，您会购买一台交换机（或主配电板）和多个配电箱。总机负责处理大局。配电箱处理本地电路。
了解这种层次结构也有助于 功率因数校正规划。无功补偿通常应用于主配电盘级。但如果大型电机远离主板，子配电板的本地电容器组可以减少电缆损耗。
非洲的工业环境不利于电气设备。这是实际有效的。
大多数 IEC 标准设备的额定环境温度为 35 摄氏度。在乌干达的 Jinja 工业区或肯尼亚的 Athi River 出口加工区，无空调的电气室内环境温度可能达到 40 度或更高。您有两种选择：对电气室进行空调，或降低设备的额定值。降额是指当你计算的负载为1000A时，购买1250A额定的配电箱。虽然前期费用较高，但可以避免在炎热的下午绊倒。
水泥厂、谷物磨坊和矿山会产生细小的粉尘，这些粉尘会沉积在母线上并渗入断路器机构，导致绝缘层漏电，最终导致相间故障。对于这些环境，带有密封门的 IP54 或 IP65 外壳是不可妥协的。如果您的盒子包含电子计量装置，请指定 PCB 上的保形涂层。
蒙巴萨或罗安达的沿海设施面临着含盐空气，会在两到三年内腐蚀标准钢外壳。不锈钢 304 或 316 外壳成本较高，但使用寿命可达十年以上。或者，指定厚度最小为 80 微米的海洋级粉末涂层。
在闪电活动频繁的地区，一根接地棒是不够的。在建筑物周围铺设一个铜接地环，并将其连接到配电箱接地排。盒子内的 SPD 仅在接地路径具有低阻抗时才有效。接地不良的 SPD 比没有 SPD 更糟糕，因为它会给人一种错误的安全感。
如果您的地点位置偏远，例如乌干达西部或安哥拉北部的矿井，请要求拆卸交付。配电箱按照装配图进行部分拆卸运输，可减少运输量 30% 至 50%。您当地的电工按照图纸在现场组装。
在与乌干达、肯尼亚和安哥拉的买家合作后，我们发现以下是我们反复看到的错误。
错误一：只看价格购买。 最便宜的配电箱通常具有最薄的外壳、无品牌的断路器，并且没有测试证书。在采矿或工厂环境中，一次故障的成本比优质盒子和廉价盒子之间的价格差异还要高。可靠性预算。
错误二：忽视IP等级。 我们在肯尼亚裂谷的一个简单的屋顶悬垂下看到了安装在户外的 IP30 配电箱。经过一个雨季，断路器生锈，母线出现腐蚀。将 IP 等级与环境相匹配，而不是与您的预算相匹配。
错误3：跳过工厂验收测试（FAT）。 工厂验收测试可在盒子出厂前发现接线错误、缺少组件以及不正确的断路器设置。它花费数百美元，并节省数千美元的现场返工费用。对于 定制控制面板 和配电箱，请务必询问制造商是否执行 FAT 并提供测试报告。
错误四：没有针对谐波进行规划。 如果您的工厂有许多 VFD、UPS 系统或 LED 照明，谐波电流可能会使中性导体过热并导致断路器误跳闸。标准配电箱不适用于高谐波负载。您可能需要上游安装 K 级变压器或 主总线上安装 有源谐波滤波器。
错误五：忘记备件。 当您订购配电箱时，请同时订购一个每个额定值的备用断路器和一个带锁的备用门把手。这些小物品在乌干达或安哥拉当地很难找到，缺少断路器意味着电路会保持关闭状态。
配电箱不是孤立工作的。有两个系统级因素会影响您的规格。
电机和泵等感性负载会消耗无功功率。肯尼亚和乌干达的公用事业公司会对功率因数低于 0.90 的行为进行处罚。在主配电盘上安装 电容器组 或 SVG 面板 可提高功率因数并减少电费。下游配电箱的电流较低，这意味着发热更少，设备寿命更长。
如果您的站点在停电期间依靠发电机供电，则配电箱需要处理两件事。发电机电压和频率的波动大于市电，因此将断路器容差设置得稍宽一些。当市电恢复并且 ATS 重新切换时，配电箱会出现瞬时电压骤降。关键负载必须经历 100 到 200 毫秒的传输间隙。如果不能，您需要 带有闭合转换开关的 ATS 面板。
配电箱和配电盘有什么区别？
它们是同一件事。 “配电箱”是现场术语中常见的。 “配电板”或“DB”是 IEC 标准中使用的正式术语。两者都是指将输入功率分配到带有保护装置的多个输出电路的外壳。
配电箱应有多少回路？
算上您当前的电路以及 20% 到 30% 的备用电路以进行扩展。典型的工厂分配电箱有 12 至 24 路。对于电机负载， MCC 面板 是更好的选择，因为它集成了启动器和控制装置。
在非洲进行室外安装需要什么 IP 等级？
IP65 适用于完全暴露的室外安装。 IP54 适用于有遮盖的室外区域，例如装卸区屋顶。在有盐雾的沿海地区，将 IP65 与 316 不锈钢或海洋级粉末涂层外壳相结合。
我可以自己安装配电箱吗？
100A 以上的配电箱应由熟悉当地法规的合格电工安装。在肯尼亚，安装必须符合 EPRA 要求。在乌干达，适用 ERA 电网代码。安装不当会使制造商保修失效并造成严重的安全隐患。
配电箱的使用寿命是多长？
一个结构精良的配电箱，安装在适当的外壳中，如果维护得当，可以使用 15 到 20 年。断路器可能需要在 10 到 15 年后更换，具体取决于开关频率和故障暴露情况。如果保持清洁和干燥，母线的使用寿命可以超过 25 年。
定制配电箱的交货时间是多少？
对于标准配置，订单确认后需要 4 至 6 周。对于具有特定断路器品牌、计量和通信模块的完全定制单元，需要 8 至 12 周。将其纳入您的项目进度表中。紧急订单是可能的，但成本更高并且限制了您的组件选择。
我的配电箱需要 IEC 61439 认证吗？
如果您的项目由世界银行、非洲开发银行或跨国工程顾问资助，是的。即使对于私人资助的项目，IEC 61439 认证的设备也可为您提供书面证明，证明组件已按照国际标准进行设计和测试。这对于保险和未来的项目批准很重要。
配电箱并不是一件复杂的设备，但买错了会造成持续多年的问题。将类型、IP 等级和内部组件与您的实际现场条件相匹配，而不仅仅是表格上的最低报价。
请联系我们的工程团队 并提供您的单线图或负载列表。我们将在 48 小时内提出与您的现场条件、预算和项目时间表相匹配的配电箱配置。
