定制电机控制面板不是目录项。您无法从货架上挑选一个并期望它与您的工厂布局、电机负载、电网条件和维护团队的技能水平相匹配。大多数运行超过十台电机的工厂、矿山和加工厂需要围绕其特定的电气单线图设计面板，而不是相反。
当您购买现成的设备时，您继承了别人对您的母线额定值、馈线数量、外壳保护和未来扩展计划的假设。根据您的项目规格构建的定制电动机控制面板可以消除所有这些妥协。本文将引导您了解定制设计实际提供的内容、电机控制中心供应商和 mcc 制造商如何处理复杂的项目，以及在签署采购订单之前应询问哪些问题。
现成的电机控制面板配有固定隔间、预先选定的组件品牌以及无法更改的接线布局。您的项目可以获取目录提供的任何内容，或者您添加接线盒、适配器板和现场修改，这些都会占用您的预算和截止日期。目录电机控制面板迫使您的项目适应该面板。那是倒退。
相比之下，定制工业面板是从单线图开始的。您可以决定母线额定电流、短路耐受水平、内部隔离形式、IP 等级以及您的维护团队已知的组件品牌。外壳尺寸适合您的电气室。电缆入口位置与您的沟槽布局相匹配。闲置产能符合您的扩张计划。这些都不是来自目录电机控制面板供应商。
在停机成本比面板本身更高的项目中，这种差异最为重要。食品加工线停止六个小时所损坏的产品比发生故障的电机控制面板更有价值。根据定制规格构建的工业电气面板可让您指定正确的保护协调、正确的通风和正确的访问间隙，因此您的维护人员可以在 20 分钟内更换接触器，而不是关闭整个生产线半个班次。
每个处理复杂项目的控制面板制造商都遵循类似的设计顺序。顺利调试和延迟六周之间的区别通常取决于每个步骤执行的彻底程度，而不是有多少步骤。

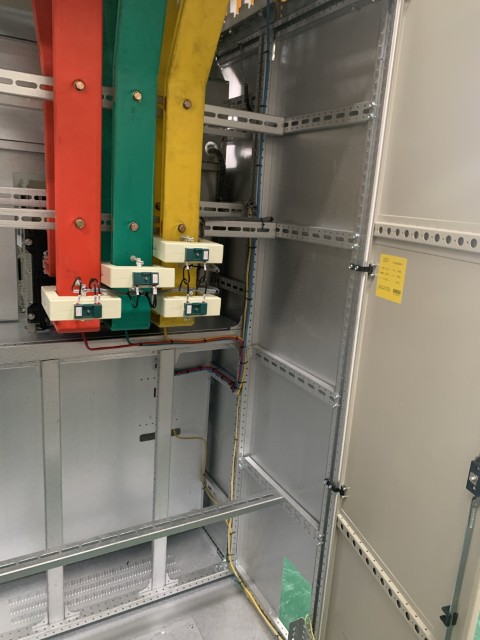

第 1 步 — 加载列表和单线图审查。 您的工程团队或 EPC 顾问会提供电机列表，其中包含额定功率、电压、启动方法和占空比。您选择的电机控制中心制造商会将其转换为单线图，显示母线额定值、馈线分配、保护设备类型和控制逻辑。您应该像查看结构图一样查看此图。一旦切割并安装了铜母线，改变布局就需要花费大量金钱。
步骤 2 — 元件选择和保护协调。 工业电气控制面板内的每个电机馈线都需要一个保护装置，该保护装置能够足够快地跳闸以清除故障，但在正常电机启动电流期间保持关闭状态。设计工程师进行协调研究，绘制每个断路器、过载继电器和熔断器的时间-电流曲线。您需要选择性：一个电机馈线的故障不得使主进线跳闸。如果犯了这个错误，就会造成令人讨厌的绊倒，让工厂经理们彻夜难眠。
第 3 步 — 热管理和外壳设计。 电机在启动过程中会产生浪涌电流。变频驱动器会产生谐波。两者都会在外壳内产生热量。精心设计的 电机控制面板 包括考虑现场最坏情况环境温度的通风计算。如果您的工厂位于沿海地区，八月份气温达到 45 摄氏度，那么热降额因素就会从“最好有”变为“强制性”。带有过滤风扇的 IP54 或 IP55 外壳，或者有时是空气对空气热交换器，可以将内部温度保持在会降低绝缘寿命的限度以下。

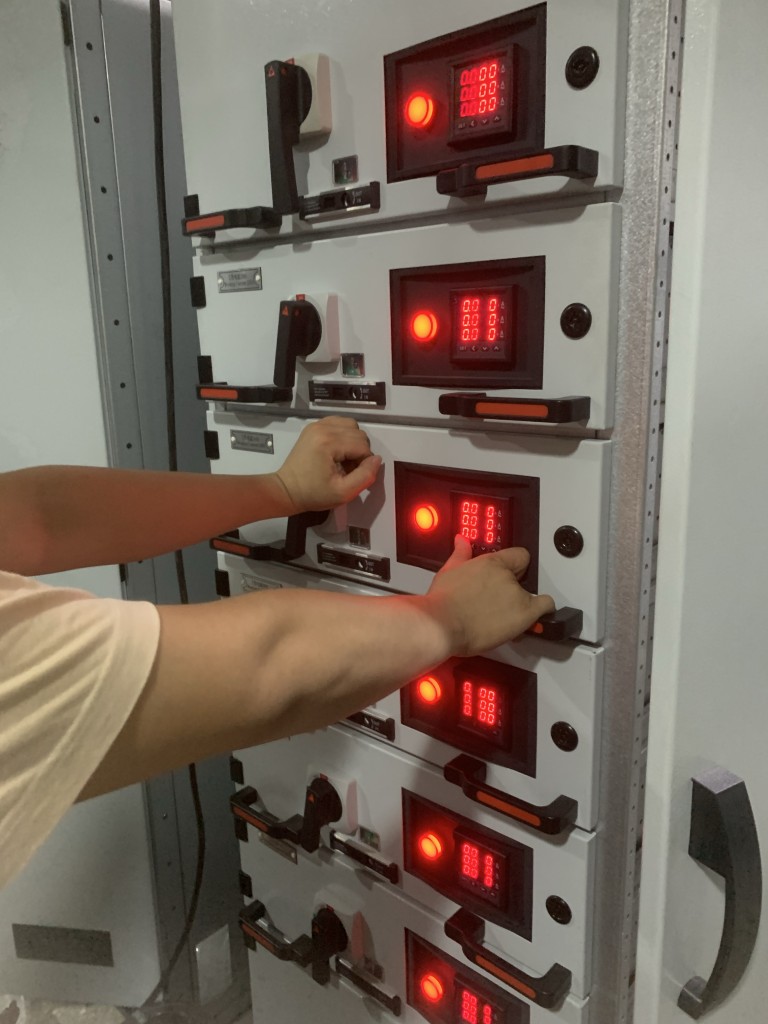

步骤 4 — 工厂验收测试。 在面板出厂前，您应该见证或收到每项功能的测试报告：绝缘电阻、介电耐受、保护导体的连续性、所有抽出式单元的机械操作以及控制逻辑的功能测试。最好的工业电气面板附带一份 FAT 报告，该报告的厚度足以满足任何咨询工程师的要求，因为它证明组件在到达您的现场之前就符合其设计规范。经过正确测试的电机控制面板应准备好连接，而不是准备好进行故障排除。
运行 20 年的电机控制面板与运行 5 年就失效的电机控制面板之间的区别取决于您如何编写规格。以下是最重要的参数。
规格参数 | 需要什么要求 | 为什么这很重要 |
|---|---|---|
母线额定电流 | 额定负载为总连接负载加上 25% 的备用负载 | 防止正常操作下过热 |
短路承受能力 (Icw) | 大多数工业场所至少 35kA 持续 1 秒 | 确保面板在下游故障中幸存下来而不会造成结构损坏 |
分离形式 | 流程工业最低表格 3b | 让您可以为一台馈线提供服务，而其余馈线则保持运行状态 |
入口保护 | 多尘或潮湿场所最低 IP54，冲洗区域 IP55 | 防止灰尘和湿气进入带电组件 |
环境温度降额 | 与您的 mcc 制造商核实现场条件是否高于 40°C | 防止误跳闸和绝缘过早失效 |
备用馈线容量 | 20% 备用单元，为其配置母线 | 避免以后添加新面板部分的成本 |
您还应该指定电缆入口方向、控制电压、电机控制面板和工厂 SCADA 之间的通信协议，以及是否需要在前门上绘制模拟图。这些细节不需要预先指定，并且可以在以后进行改造。
IEC 61439 是低压开关设备和控制设备组件的国际标准。它于 2009 年取代了旧的 IEC 60439，并消除了“经过型式测试”和“部分型式测试”组件之间的区别。根据 IEC 61439，每个电机控制面板都必须通过测试、计算或与经过验证的参考设计进行比较来进行设计验证。仅用经过认证的组件组装面板是不够的。
合规的电机控制面板已通过温升限制、介电特性、短路耐受强度、保护电路连续性以及电气间隙和爬电距离的验证。面板制造商必须提供技术档案，其中包括接线原理图、热计算、短路计算、组件合格文件和例行测试记录。
对于非洲、中东和东南亚的国际项目，IEC 合规性是每位信誉良好的顾问写入技术规范的基线要求。如果您的 mcc 面板供应商无法提供 IEC 61439 设计验证档案，咨询工程师将在工厂验收测试阶段拒绝该面板，而您将支付延误费用。当您比较电机控制中心供应商时，请在询问价格之前索要验证档案。仅当面板通过检查时价格才重要。
大型工业项目通常涉及三方：负责总体进度的EPC承包商、组装面板的控制面板制造商以及提供断路器、接触器、VFD和保护继电器的组件供应商。他们之间的协调决定了交付时间的成败。
最好的MCC制造商充当技术集成商。他们从 EPC 接收单线图和电机列表，制作面板布局图和接线原理图，并在切割金属之前将其发回以供批准。如果处理得快的话，这个审查周期需要两周的时间。如果处理不当，加上模糊的标记和没有指定的审阅者，它就会拖延两个月。
组件交货时间是隐藏的进度杀手。您的顾问在设计阶段指定的特定 VFD 型号在最终发出采购订单时可能有 16 周的交货时间。保持通用组件缓冲库存或与主要品牌签订框架协议的电机控制中心供应商可以将交货时间缩短至八周。当您请求报价时，而不是当交货日期已经推迟时，询问组件的可用性。
控制面板构建器还处理电机控制面板和上游之间的接口 低压配电板 。主进线断路器、母线过渡件以及面板之间的电缆布线必须尽早协调。两个面板之间的母线高度错位 100 毫米，需要一天的现场返工，而您的项目进度无法承受。
并非每个工业电气控制面板供应商都能处理国际物流。出厂时完好无损的面板必须能够经受住海运、清关、公路运输到偏远地点的考验，以及由当地电气承包商（以前可能从未见过该品牌）的安装。
当您评估国际项目的电机控制中心制造商时，不要只关注面板价格。检查他们是否提供：
出口级胶合板箱，配有干燥剂袋和真空密封聚乙烯包装
详细的安装图纸和电缆表（采用公制和英制单位）
安装和调试过程中通过视频通话提供远程技术支持
您的顾问可以在发货前查看的工厂测试报告
每个面板部分配有一套保险丝、接触器线圈和指示灯的备件套件
向多个大洲提供面板的 MCC 面板供应商明白，一个国家的电工清楚的接线图在另一个国家可能会令人困惑。它们使用 IEC 标准符号、颜色编码端子块和激光雕刻铭牌，可经受多年的清洁溶剂的考验。这些都不是奢侈品。它们可以帮助您避免调试延迟、错误连接以及每个项目经理都害怕的午夜电话。
您购买的工业面板还必须符合您现场的电网条件。标称电压、频率、故障等级和接地系统（TN-S、TN-CS、IT）因国家/地区而异。如果不修改接地故障保护方案，专为 400V TN-S 系统设计的电机控制面板将无法在 380V IT 系统上正常工作。您的 mcc 制造商 在完成设计之前需要完整的现场电气数据，而不是在面板到达港口之后。每个工业面板规格必须包括现场接地系统和故障级别。
沿海湿度腐蚀铜母线。沙漠灰尘会堵塞冷却风扇并沉积在电路板触点上。热带雨水通过密封不良的电缆接头进入。评级为 IP31 的标准 工业电气面板 目录单元在这些条件下将在几个月内失效。
专为恶劣环境而设计的定制电机控制面板从外壳开始。不锈钢 304 或粉末涂层碳钢具有船用级表面处理，可耐腐蚀。由 EPDM 橡胶制成的门垫圈在多年的热循环后仍保持柔韧性。具有 IP66 级压缩密封件的电缆密封套可防止湿气沿着电缆护套进入端子室。
在面板内部， 控制面板制造商 可以指定带恒湿器控制的防冷凝加热器、所有印刷电路板上的保形涂层以及镀锡母线而不是裸铜。这些附加组件的成本可能占电机控制面板总价格的 3% 到 5%。它们可将面板在腐蚀环境中的使用寿命延长 10 至 15 年。数学很简单。
对于海拔1000米以上的场所，空气密度下降，自然对流冷却效果较差。母线额定电流必须降低，通常在 1,000 米以上每 100 米降低 1%。电机 控制中心 设计必须在热计算中考虑到这一点。要求您的供应商将海拔降额纳入验证档案中。
您的电机控制面板可能还需要与现有设备集成。较旧的工厂可能拥有通过 Modbus RTU 进行通信的传统 PLC，而较新的扩展则使用以太网/IP。配电 板 设计必须适应两者，并在必要时使用协议网关。定制设计意味着您指定接口，而不是相反。
电机控制面板的总成本超出了报价中的面板价格。它包括延迟交付的成本、为修复设计错误而进行现场修改的成本、本地无法获得的备件的成本以及由于保护方案协调不善而导致的生产停机成本。
一块面板在采购订单阶段成本降低 15%，但迟到三个月，需要两周的现场返工，并且在运营第一个月内往返两次，这并不便宜。它要贵得多。您只需通过停机、加班和加急备件运输来支付差额，而不是通过原始发票。
当您比较 mcc 面板供应商的报价时，请询问将面板硬件成本与工程设计成本、工厂测试成本和文档包成本分开的明细。单独收取设计和测试费用的供应商通常是真正进行设计和测试的供应商，而不是复制标准布局并希望得到最好结果的供应商。设计精良的电机控制面板的成本是有原因的。
您今天选择的开关 面板 解决方案为未来 15 到 20 年内的每次修改和扩展设定了基准。较便宜的面板使用专有的母线系统，仅接受一个制造商的断路器。更好的面板使用标准化母线设计，让您可以混合使用多个品牌的组件。十年后，当您需要再添加两个电机馈线并且原始组件品牌已改变其产品线时，标准化可以使您免于更换整个电路板。
电机控制面板和 MCC 有什么区别？
电机控制面板是一个更广泛的术语，涵盖任何装有电机控制设备的面板。 MCC（电机控制中心）是一种特定类型的电机控制面板，它使用公共母线系统，在共享外壳中具有多个插入式或抽出式电机启动器单元。当您在一个位置控制六台以上电机时，MCC 就很有意义。独立的电机控制面板适用于分布式布局中的一到四个电机。
定制电机控制面板设计需要多长时间？
对于具有 10 到 30 个电机馈线的典型项目，设计和图纸审批需要三到六周的时间。制造会增加六到十周，具体取决于组件交货时间和工厂工作量。工厂测试增加一周。从批准采购订单到准备发货的总时间：正确设计的电机控制面板需要 10 至 17 周。
我的项目需要符合 IEC 61439 标准吗？
是的，如果您的项目位于非洲、欧洲、中东或东南亚并且涉及工程顾问。 IEC 61439 是这些市场中低压组件的基准标准。您的 mcc 制造商必须通过测试、计算或与参考设计的比较来证明设计验证。没有它，顾问将不会在面板上签字。
我应该指定什么形式的内部分隔？
表 3b 是流程工业、矿山和水处理厂的实际最低要求。它将每个功能单元与母线和相邻单元分开。这意味着您可以隔离一个电机馈线进行维护，同时电机控制面板的其余部分保持通电。 Form 4b 增加了终端隔离并且成本更高。当您的维护程序需要完全隔离每个馈线时，请使用它。
如何为电机控制面板指定正确的短路额定值？
您的咨询工程师会计算面板与上游变压器连接点的预期短路电流。电机控制面板短路耐受额定值 (Icw) 必须等于或超过该值。对于 400V 时阻抗为 6% 的 1,600 kVA 变压器，预期故障电流约为 38 kA。为安全裕度指定最小 Icw 为 50 kA。
电机控制面板可以与我现有的 SCADA 系统集成吗？
可以，但您必须在设计阶段指定通信协议和所需的数据点。常见协议包括 Modbus RTU、Modbus TCP、Profibus、Profinet 和以太网/IP。控制面板制造商在发货前安装网关设备、配置寄存器映射并测试与模拟器的通信。对并非专门设计的面板进行通信改造的成本是将其纳入原始规格的成本的三倍。
我应该随面板一起订购哪些备件？
至少订购一套控制电路熔断器、每种馈线类型一个接触器线圈、一个过载继电器、每种颜色三个指示灯和一个门互锁手柄。这些是调试过程中出现故障或损坏的部件。价格为电机控制面板价格 2% 的备件套件，让您在周五下午 50 美分的保险丝熔断时，无需等待三周的快递运输时间。
电机控制中心厂家是否帮忙现场调试？
最好的人会这样做。电机控制中心供应商的调试支持通常包括一名经过工厂培训的技术人员，他们会访问您的现场三到五天，验证所有现场接线，使用实际连接的电机测试每个电机馈线，并提交签名的调试报告。经过正确调试的电机控制面板可以消除面板制造商、安装人员和设备供应商在第一天出现问题时相互指责的情况。对于较小的项目来说，通过视频通话进行远程支持也很常见，因为差旅成本将主导服务预算。
抽出式电机控制面板与固定式电机控制面板相比有何优势？
抽屉式装置可让您在五分钟内拆卸和更换完整的电机启动器，包括接触器、过载继电器、保险丝和控制线路，而无需断开整个面板的电源。固定装置在更换期间需要完全关闭面板并重新端接电源线。对于 24/7 运行的连续流程，抽出式设计在您第一次避免意外停机时就能收回成本。对于计划停机的间歇性工作应用，固定设计可节省 15% 至 25% 的面板成本。
工业配电盘安装后可以扩展吗？
是的，如果您在设计期间指定了备用容量。精心设计的电机控制面板包括空隔室位置、未来馈线的母线容量以及控制接线编组区域的备用端子。将另外两个电机馈线添加到具有 20% 闲置容量的面板中需要两天的时间。将它们添加到达到绝对最大额定值的面板中需要新的部分、新的母线接头以及可能长达两周的停工。
定制电机控制面板是对正常运行时间的投资。您在规范阶段做出的设计决策决定了您的生产线在未来 15 年运行的可靠性。与了解您的流程、现场条件和维护团队能力的控制面板构建者合作，而不是仅仅复制标准图纸并更改标题栏的人。请联系 Giantele，获取基于您的电机列表和单线图的技术建议。
