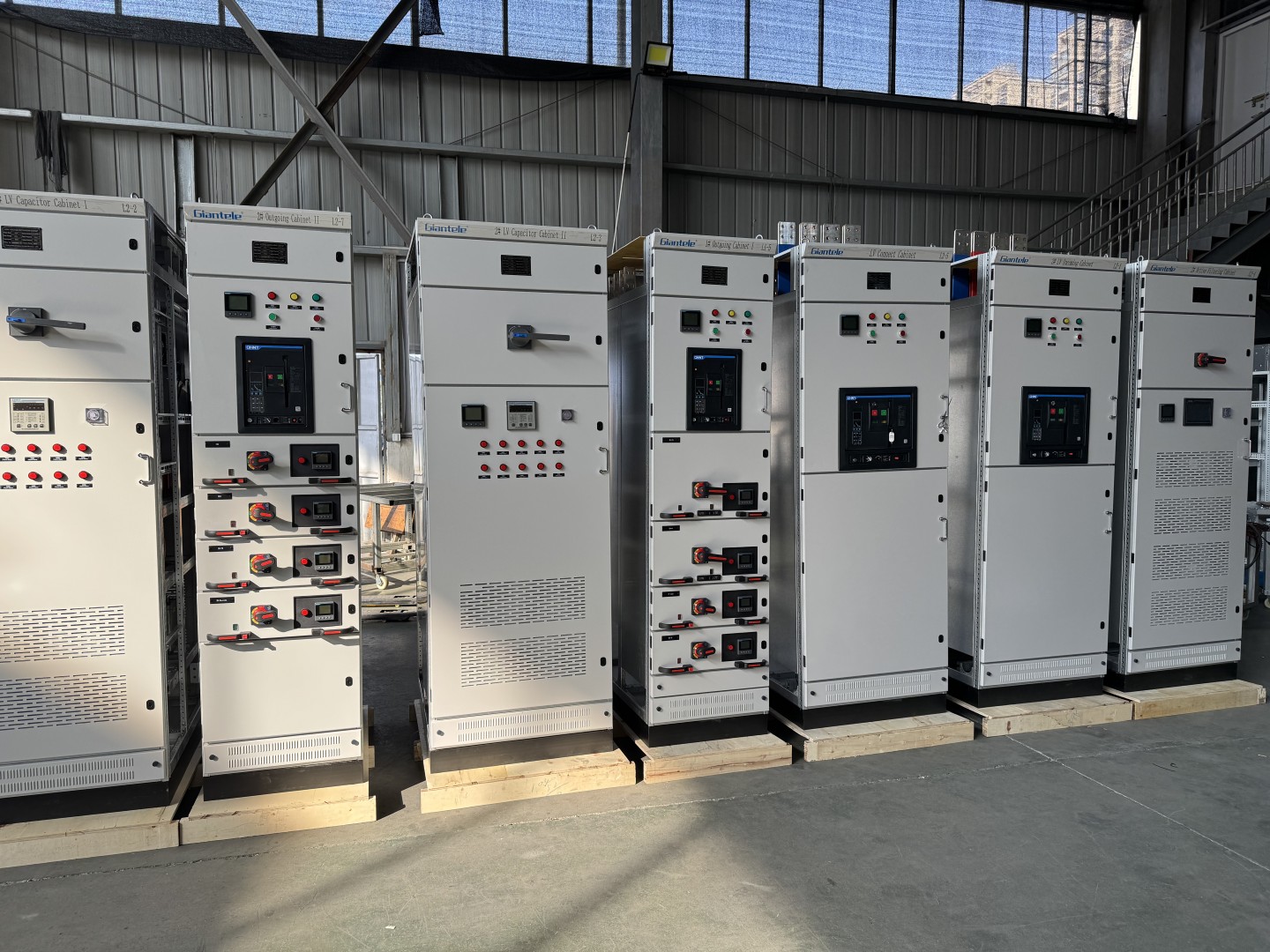

您的工厂或矿山需要一个电机控制中心。如今，基本的电机控制面板可以节省现金。但严重的电弧故障可能会伤害您的团队并导致生产停止数周。那么，安全支出和预算控制之间的界限在哪里？
本文比较了不同 MCC 安全级别的实际成本。它涵盖标准固定式 MCC、抽出式设计、耐电弧结构和智能电机控制面板。您将看到每个级别为您提供的保护以及实际的溢价情况。
什么是电机控制中心？它是一种落地式金属外壳，将所有电机起动器、保护继电器、断路器和母线集中在一个组件中。作为一种 低压开关设备，它组织了电机控制电路，否则这些电路将占据一整面单独的面板。整个工厂不再分散单独的启动器，而是由一个 MCC 面板容纳所有组件。
电机控制面板的设计决定了操作员在日常工作中的安全程度。每次技术人员打开门重置行程或读取电流读数时，他们都会站在弧闪边界内。问题不在于安全功能是否要花钱。而是你跳过的功能以后是否会花费更多。
大多数MCC制造商提供两种机械形式：固定式和抽出式。固定 MCC 将启动器单元直接固定到隔间中。它们的前期成本较低。您可以以最低的价格获得功能齐全的电机控制面板。
抽出式 MCC 将每个起动器安装在带有插入式触点的滑动托架上。您可以拉出一个单元，更换它，然后将其推回，同时 MCC 的其余部分保持运行状态。当您运行连续流程时，这一点很重要。肯尼亚的一座水泥窑、乌干达的一座水泵站或孟加拉国的一家纺织厂都无法承受因更换一台起动机而完全关闭的后果。
成本差异是真实存在的。抽出式电机控制面板的成本通常比同一定制控制面板制造商提供的同等固定设计高出 30% 到 50%。这就是为什么大多数用于采矿和连续过程应用的 定制工业控制面板 默认采用抽出式结构的原因。溢价包括托架机构、插入式触点、导轨、垂直母线的自动百叶窗以及额外的钣金工作。
因此，问题就变成了：您的工厂每年因电机启动器故障而损失多少小时的停机时间？对于赞比亚的矿山输送机或安哥拉的石油加工厂来说，即使是一次计划外的四小时停机，其成本也超过了整个可提取的 MCC 溢价。对于运行十个小风扇的轻工业仓库来说，固定 MCC 可能是正确的选择。
耐电弧MCC是安全成本最大的单一跳跃。该结构增加了加固门、泄压瓣、向上引导电弧气体的屋顶静压室以及隔间之间的内部屏障。这些变化将电弧能量重定向到远离操作员位置的方向。
经验丰富的 mcc 面板供应商对耐电弧 2B 型 MCC 的报价比相同电气额定值的标准 MCC 高出 30% 至 60%。对于评级为 4000 A 的五段式产品线来说，这可能意味着额外花费 35,000 至 70,000 美元。这不是一个小数字。但与单一弧闪事故的成本相比：医疗费用、设备更换、监管罚款和数周的生产损失很容易超过安全溢价许多倍。
国际电工委员会 (IEC) 发布的 IEC 61439-2 和 IEC TR 61641定义了全球控制面板制造商使用的内部电弧分类框架。指定 AFLR 保护，您将获得相当于 IEC 制度下的 IEEE Type 2 保护。非洲和中东的大多数 EPC 项目现在都要求将此作为 3.3 kV 以上中压 MCC 的最低要求。
您以后无法将标准 MCC 改装为耐电弧。结构变化影响整个外壳、母线室和泄压路径。如果您认为耐电弧保护可能会在五年内成为工厂的要求，请立即进行预算。如果您仅进行低压操作并使用带有快速电弧检测继电器的限流熔断器，那么采用 Form 3b 内部隔离的精心打造的标准 MCC 可以以一半的成本为您提供可靠的保护。
智能 MCC 将通信模块、智能继电器和联网电表嵌入到每个启动桶中。面板通过 Modbus TCP、Profinet 或以太网/IP 与您的 SCADA 或 PLC 进行通信。您可以从控制室重置行程、下载事件日志并监控电机电流，而无需走到面板门前。
这就是安全和成本以有趣的方式重叠的地方。智能 MCC 的购买成本比传统 MCC 高出 20% 至 35%。溢价涵盖通信硬件、PLC 或网关以及网络配置的工程时间。但它减少了操作员必须打开带电面板门的次数。远程故障重置和远程诊断通过使人员保持安全距离来减少弧闪暴露。
大多数控制面板设计人员现在都推荐智能 MCC 适用于任何拥有 20 多个电机馈线和中央控制室的工厂。投资回报率来自于减少的维护劳动力、更快的故障诊断以及在问题发生之前发现问题的预测警报。具有智能 MCC 经验的控制面板制造商可以集成通信网络，以便调试需要几天而不是几周的时间。
下表总结了 MCC 的四个安全级别及其相对成本：
MCC型 | 相对成本 | 关键安全功能 | 最适合 |
|---|---|---|---|
固定标准MCC | 1.0x（基线） | 基本IP保护，隔间门 | 小工厂、简易泵站 |
抽出式MCC | 1.3 倍至 1.5 倍 | 带电交换、自动母线百叶窗 | 连续加工厂、采矿 |
耐电弧MCC | 1.6 倍至 2.0 倍 | 泄压、加固门、静压室 | 石油和天然气、3.3 kV 以上的中压装置 |
智能MCC | 1.2 倍至 1.35 倍 | 远程操作、故障记录、预测警报 | 配备 SCADA 和 20 多个电机馈线的工厂 |
您的工业电气面板价格不仅仅与外壳有关。五个因素推高安全相关成本：
分离形式。 Form 3b 或 Form 4b 添加了母线屏障和端子隔室壁。仅材料和劳动力就比 Form 1 或 Form 2 施工增加 15% 至 25%。
组件品牌和协调。 具有协调保护曲线的 ABB、施耐德和西门子断路器比无品牌替代品的成本更高。但它们提供了通用组合无法保证的经过验证的短路协调。对于运行许多感应电机的工厂，与 MCC 一起安装的 APFC 面板 可以纠正电机负载下降的功率因数，从而使您的电费免受公用事业处罚。
IP等级。 对于多尘和潮湿的环境，从 IP41 升级到 IP54 或 IP65 需要密封门、电缆密封套，有时还需要强制通风。外壳成本可能会翻倍。
工厂测试。 适当的控制面板制造车间会进行绝缘电阻测试、每个启动器的功能测试以及满载测试。预算 MCC 价格的 5% 到 10% 用于工厂测试。如果跳过它，您就可能会在现场调试期间发现接线故障。
认证文件。 IEC 61439 设计验证证书、ISO 9001 证书以及来自认可实验室的测试报告增加了可信度。它们还增加了成本。但对于世界银行、 非洲开发银行（AfDB）或肯尼亚、乌干达和尼日利亚国家公用事业公司资助的项目来说，它们是没有谈判余地的。正如 国际能源署 (IEA) 指出的那样，工业电机系统约占工厂用电量的 65%，这使得 MCC 的能源效率和安全性成为直接成本驱动因素。
考虑一个真实的场景。埃塞俄比亚的一家食品加工厂在没有防电弧结构的固定 MCC 上运行 35 台电机。一个起动机桶中的电缆故障会导致内部电弧。在上游断路器断开之前，电弧闪光会损坏三个相邻的隔室。该工厂将关闭十二天。更换零件必须从中国发货。包括维修、生产损失和产品损坏在内的总成本超过 180,000 美元。
抽出式 MCC 对一个桶的损坏有限。抗电弧 MCC 会将电弧限制在起始隔室中。当电缆绝缘电阻开始下降时，智能 MCC 会提前 48 小时发送跳闸前警报。
这就是为什么经验丰富的MCC制造商不仅仅在价格上竞争。它们在 15 至 20 年使用寿命内的总拥有成本上展开竞争。最便宜的初始报价往往会成为现场最昂贵的面板。
当您比较不同 mcc 面板供应商的报价时，请要求逐行细分。缺少工厂测试成本、缺少 IEC 61439 验证或缺少弧闪标签的报价隐藏了您以后需要支付的费用。信誉良好的电气面板制造商以透明的方式包含这些产品。可靠的控制面板构建器会准确显示您得到的内容和未得到的内容。

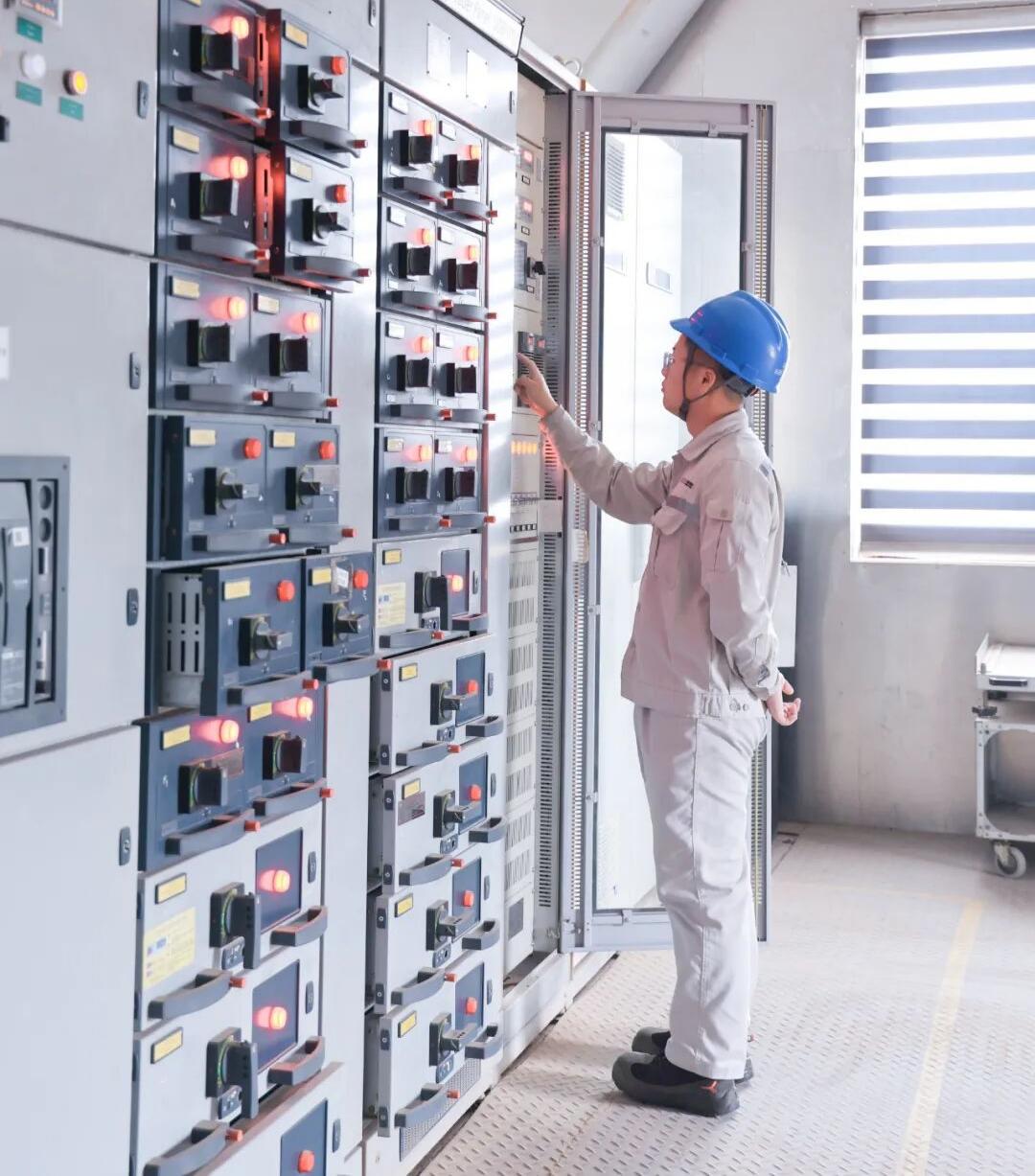

在面板离开车间之前，适当的工厂测试可以发现接线错误、母线连接松动以及过载继电器设置不正确。在上海或宁波的工厂解决这些问题需要花费数小时。在刚果民主共和国的矿场修复它们需要花费数天时间，并且需要当地可能没有的熟练技术人员。无论您购买的是 配电板 还是 MCC，工厂测试都是您在缺陷成为现场问题之前发现缺陷的最后机会。
IEC 发布的 IEC 61439-1 和 IEC 61439-2要求对每个低压组件进行设计验证。这包括温升测试、短路耐受验证、介电测试和机械操作测试。信誉良好的 MCC 制造商会为每批 MCC 发货签发合格声明和测试报告。
对于出口到非洲、中东或东南亚的控制面板制造，坚持：
由您的工程师或第三方检验员见证的工厂验收测试 (FAT)。
每个母线部分的绝缘电阻测试结果。
显示每个起动器接触器、过载继电器和控制电路的功能测试日志。
IP等级验证证书。
当项目顾问或保险公司询问面板是否符合其声明的规格时，这些文件可以为您提供保护。它们还可以保护您的操作员。通过完整 FAT 的面板在首次通电期间出现危险故障的可能性要小得多。
与标准 MCC 相比，耐电弧 MCC 的成本要高多少？
耐电弧 MCC 的成本比同一制造商的同等标准 MCC 高出 30% 至 60%。由五部分组成的 4000 A 系列可增加 35,000 至 70,000 美元。高级服务涵盖加固门、泄压通风口、静压通风系统安装以及符合 IEC TR 61641 的全面型式测试。
我可以向现有电机控制中心添加抗电弧功能吗？
不可以。抗电弧结构需要进行结构改变，例如门加固、隔间屏障和泄压路径。这些不能在现场进行改装。您的选择是完全更换或添加电弧检测继电器作为补偿控制，在检测到电弧后 2 到 5 毫秒内使上游断路器跳闸。
对于 690 V 以下的低压 MCC，最重要的安全特性是什么？

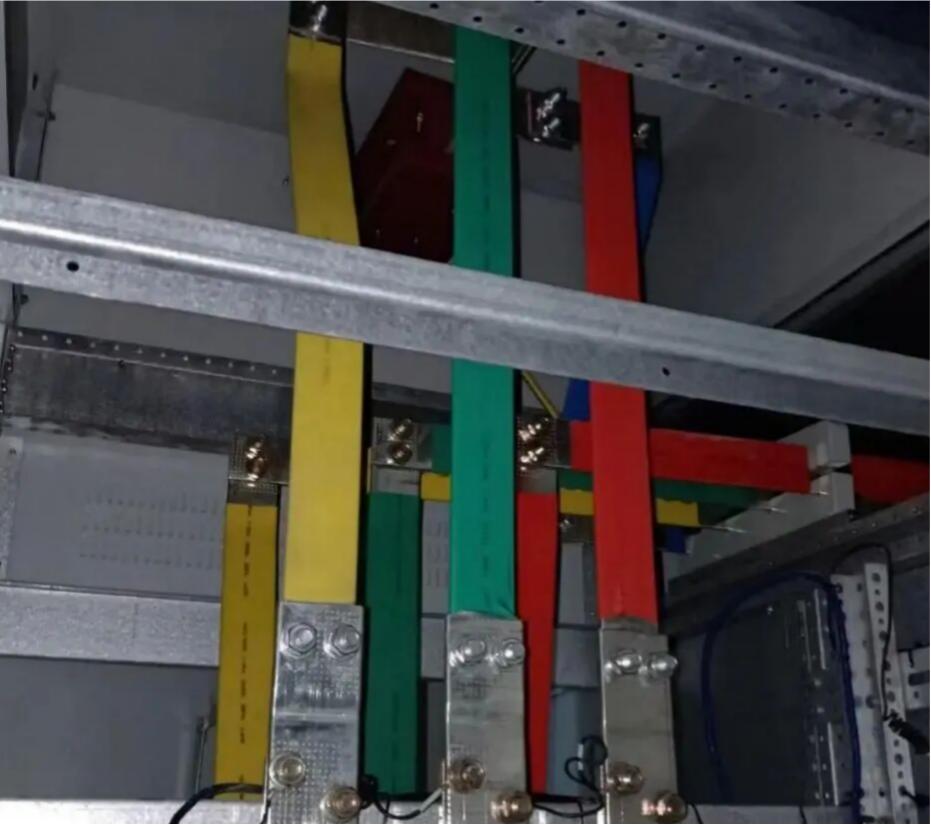

内部隔离（至少 3b 型）与绝缘水平母线相结合，可为您提供每单位成本的最佳保护。 Form 3b 将母线保持在与功能单元分开的隔室中。操作员可以在一个启动桶上工作，而 MCC 的其余部分保持带电状态，而不会接触主母线。
智能 MCC 是否消除了对个人防护装备的需求？
不会。智能 MCC 减少了操作员必须打开带电面板门的频率，但它们并不能消除电弧闪光危险。工作人员仍然需要适合残余入射能量的个人防护装备。智能 MCC 通过提供对诊断和故障日志的远程访问来简化合规性。
获得具有特定安全功能的定制 MCC 需要多长时间？
具有 Form 3b 分离、可抽出单元和工厂测试功能的定制电机控制面板从图纸批准到发货通常需要 8 至 12 周的时间。抗电弧结构可能会增加 2 至 4 周的额外工程和型式测试协调时间。
IEC 61439 认证的 MCC 是否在非洲得到认可？
是的。 IEC 标准得到非洲国家监管机构的认可，包括乌干达的 ERA、肯尼亚的 EPRA、尼日利亚的 NERC 和南非的 ESKOM。世界银行和非洲开发银行资助的项目也需要 IEC 61439 认证。 CE/IEC 管辖国家/地区的项目无需 UL 列名。
廉价的MCC一旦失败就会变得昂贵。安全 MCC 的购买成本更高，而拥有成本却低得多。将您的安全支出与运营风险相匹配。连续处理设备证明了可抽出和耐电弧结构的合理性。一个简单的泵站可能只需要一个精心打造的具有 Form 3 分离的固定 MCC。与 Giantele 联系，获取平衡您特定项目的安全性和预算的技术建议。
