两个低压开关设备报价可以列出相同的额定值，但仍然描述不同的产品。一种是抽出式开关柜，另一种是固定式开关柜。以下是这些功能的不同之处、每一项功能在价格中的体现，以及签署前需要检查的内容。
要点
- 格式以固定的等级驱动价格： 相同的母线一旦分成抽屉，成本就会增加 15-30%。
- 抽出式开关设备可延长正常运行时间： 一台有故障的馈线可在 10-15 分钟内修复，而无需关闭线路。
- 固定开关设备需要占用空间： 没有导轨、没有百叶窗、零件更少、单路占地面积更小。
- 比较一个已运行的示例： 在规定的故障级别下，每条输出线路的价格超过了总价格的任何折扣。
- 标签比数字更容易产生误导： 配电盘、电气配电盘和开关装置面板可能是来自三个市场的同一组件。
您在低压开关设备列表中真正比较的是什么
低压开关设备报价包含五个活动部分：母线额定值、隔室格式、设备、外壳保护和测试证据。两个供应商可以提供相同的电流，但所有五个供应商的电流都不同。逐行比较它们，而不是与标题价格进行比较。
名称比评级更让买家感到困惑。电气配电盘、配电盘和开关装置面板通常描述销售到不同市场的相同组件。封闭式开关设备在带电部件周围增加了屏障；前部开放式齿轮使它们暴露在外。
开关设备与配电盘的问题是同样的混淆，所以在争论标签之前先索要图纸。
射程也很重要。能够很好地构建一种格式的供应商很少能够很好地构建另一种格式。从框架开始： 低压开关柜 在两种规格上都保持相同的门硬件、压盖板和内盖，这使得五年后备件变得简单。
该板还必须适合工厂的 配电板 层次结构。您在此处选择的格式决定了您为下游提供的所有内容保留的备件。
并排固定式和抽出式开关柜
这种形式决定了你未来 20 年在董事会的工作方式。在固定开关设备中，断路器直接用螺栓固定在母线上，因此在任何人接触该部分之前，该部分必须是死的。
在抽出式开关设备中，断路器位于抽屉上，抽屉滑出时部分仍带电。
| 点式 | 固定式 | 抽出式 |
|---|---|---|
| 更换喂料器 | 隔离部分，1-2 小时 | 一次一种，10-15 分钟 |
| 母线接入 | 直接，断路器用螺栓固定在杆上 | 在百叶窗和接触对后面 |
| 每路占地面积 | 较小，无抽屉导轨 | 每个隔间都有更大的导轨 |
| 同等等级下的成本 | 基线 | 提高 15-30% |
| 适合的地方 | 负载稳定，空间狭小 | 经常更换饲养者的植物 |
配电室过道告诉您什么

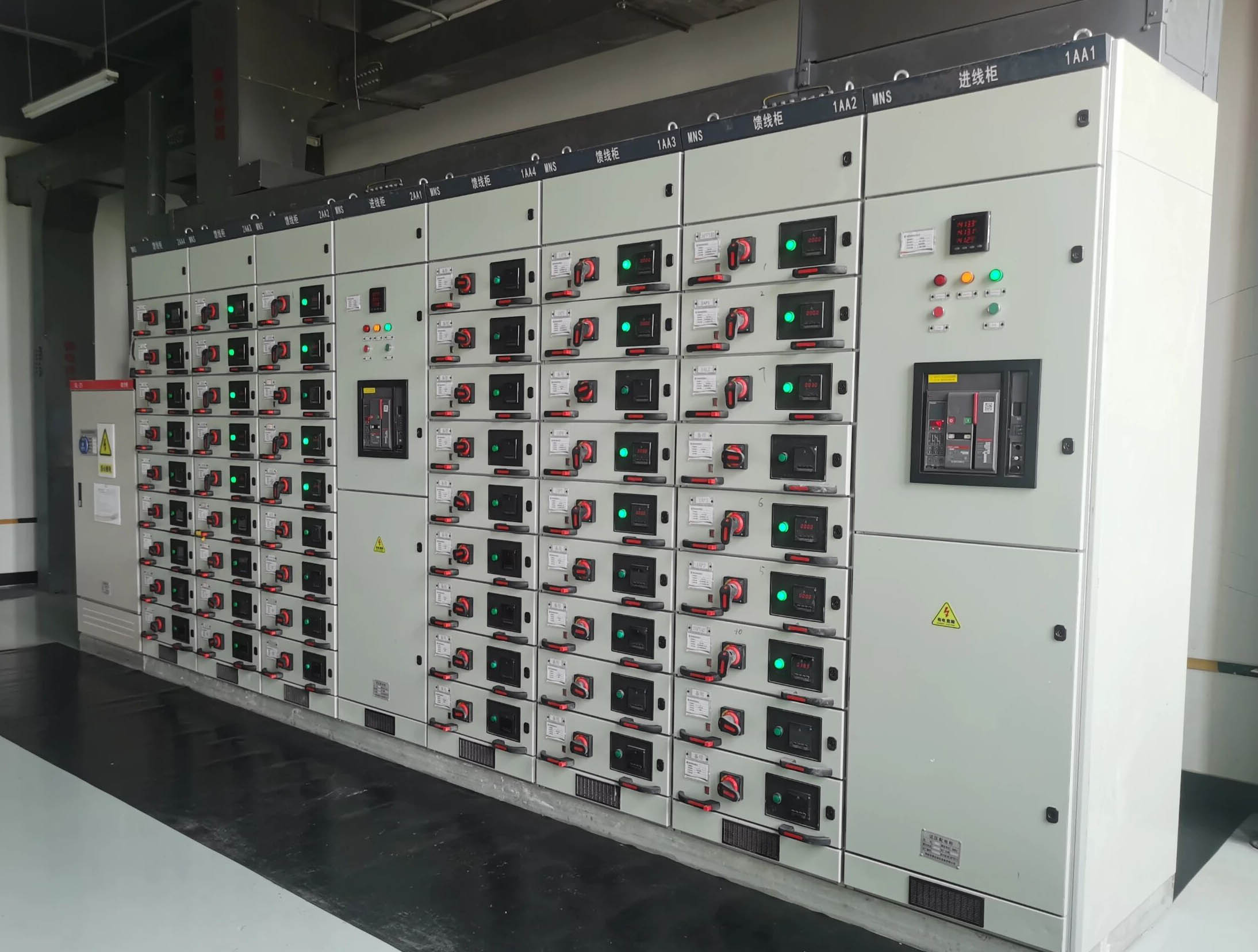

配电室过道是为抽屉工作而布置的。每块板都面向一条足够宽的走道，可以将一个隔间拉到其轨道上，最后的模拟面板可以一目了然地显示整个线路。
这种许可是一个设计决定，而不是免费的礼物。相同等级的固定板位于较窄的房间内，在炎热的气候下，土建工程的节省是真金白银。
抽屉式硬件本身就是一个产品系列。 抽出式开关柜 每个机架尺寸使用一个机箱，因此 250A 馈线和 630A 馈线共用相同的导轨和相同的起重工具。
480V 组件的开关设备成本位于何处
480V 开关设备组件的定价由四个部分组成：外壳钢、母线铜、设备和劳动力。铜和劳动力决定了总量，并且两者都随着您写入规范的故障级别而变化。
- 外壳和母线： 钢规、油漆系统和母线横截面，大约占 3200A 板上总数的 20-25%。
- 设备： 价格的 40-50%，竞争报价之间的价差最大。
- 装配人工： 接线、扭矩检查和标签，占总数的 15-20%。
- 测试和文件： 5-10%，通常是廉价出价削减的第一个项目。
设备选择对数字的影响比其他任何因素都大。全球品牌的 630A 空气断路器的价格是本地组装的相同额定值的设备的两到三倍，并且两者都可能带有 IEC 60947-2 测试证书。
出于同样的原因，电压等级也很重要。欧洲和非洲大部分地区的额定电压为 400V，海湾和南亚的额定电压为 415V，出口项目的额定电压为 480V。面板上的标签改变了您可以购买的设备范围，而不是母线算术。
固定式开关设备 在稳定负载的价格上获胜：没有抽屉导轨，没有百叶窗，并且各个方向上的接触点更少。
您在酒吧支付的费用
四个断路器、一个母线并且没有移动部件：这是固定一组馈线的最便宜的方式。每个设备都用螺栓固定在杆上，铜和负载之间没有任何东西。
这也意味着棒材必须死掉才能更换喂料器。为每个连接预留一到两个小时的隔离时间，然后在电路板恢复负载后再次扭转接头。
改变规格的现场条件
灰尘、热量和湿气决定了您是否需要具有更高 IP 等级的封闭式开关设备，还是需要在洁净的开关室中使用前部开放式组件。水泥、采石场和化肥厂通常至少需要 IP54，并配有密封门和密封电缆入口。
热量是没人预算的成本。密封的 3200A 板的运行温度高于环境温度 15-20K，每升高一度都会缩短设备寿命。在 40C 的站点上，该间隙决定标准机柜是否可以使用或需要风扇和过滤器。
海拔高度也会改变评级。大多数设备都经过 2000m 和 40C 认证，高于此温度则需要降额。位于 2500m 处的矿井需要更大的断路器来实现相同的电流，这是您从第一天开始就希望在比较表中列出的成本。
比较表应包含哪些内容
在打开报价单之前先写好表格。这六行消除了廉价出价看起来比实际情况更好的大部分方式，并且每行都需要几分钟的时间来准备。
- 额定值和故障等级： 母线电流和耐受能力（kA）。如果没有这两个数字，单程价格就毫无意义。
- 格式和隔间： 固定式、抽出式或混合式，您想要的备用方式留空。
- 设备时间表： 每个馈线的品牌、系列和分断能力，而不仅仅是馈线。
- 外壳防护： IP等级、材料、油漆系统和设计环境温度。
- 测试文件： 每块板子的例行测试报告和设计验证文件。
- 交货和备件： 重复订单的交货时间和一个备用隔间的价格。
您比较的每个报价都应注明版本。 组件构建所依据的该标准是大多数买家所选择的参考，因为它涵盖了整个组件，而不是其中的设备。 IEC 61439
下达订单之前需要验证什么
四项检查将制造开关设备的工厂与组装零件的工厂分开。其中两个您可以在任何资金流动之前仅根据报价完成。
支付押金前要注意的四件事
您设计的故障级别来自上游。主板设置 了 承受力，母排以后无法升级到位。在订单发出前，请与公用事业公司或变压器供应商确认该数字。
然后再看产品背后的流程。 ISO 9001 和当前证书编号告诉您构建从图纸到发货均受到控制。
工业需求不断攀升， 国际能源署 年复一年地在其电力报告中发布这一增长情况。
您今天比较的主板将在五年后再次进行比较，而文件使第二次比较变得更快。
常见问题
固定式开关柜和抽出式开关柜哪个更便宜？
我可以在一块低压开关柜上混合固定式和抽出式部分吗？
开关设备与配电盘在实践中意味着什么？
480V 开关设备每路出线成本是多少？
室外安装是否需要封闭式开关设备？
配电盘和电气配电盘有什么区别？
我应该在开关柜面板上订购多少个备用路？
最后的想法
比较工作示例的格式，然后比较它们后面的文件。更便宜的报价是在故障级别、备用路计数和测试报告中幸存下来的报价。将您的单线图和故障级别发送给 Giantele 以进行并排比较。
