定制控制面板的设计和制造始于措辞问题。 MCC 字母描述了整个阵容、一个部分或一个首发球员，具体取决于说话的人。这个词决定了设计和构建的整个范围。
MCC 面板的定价取决于该选择。首先就范围达成一致，最后对定制工业控制面板的投标进行比较。
要点
- MCC 是一个范围词。 它列出了阵容、部分和首发，所以在询问价格之前先确定级别。
- 电机列表是简短的。 额定值、启动方法和负载设置启动器类型和母线。
- 制造是一个序列。 框架、母线、设备、接线、测试。服务中会出现跳过的步骤。
- 要求提供图纸，而不是照片。 真正的制造商共享自己的母线和原理图工作。
- 证据随专家组一起传递。 例行测试记录和标记的电机清单是产品的一部分。
MCC在电力工作中代表什么？
它代表电机控制中心。这个答案是正确的，但其本身几乎毫无用处。
电气图纸中的MCC同时涵盖三个范围。买家使用这些字母来表示完整的产品系列、一个垂直部分或一个入门抽屉。
所以诚实的MCC电气含义取决于扬声器。相同的投标线可能意味着整个建筑物的阵容或单个盒子。
即使是 MCC 电气工程师所接受的定义也保留了这一水平。这种差距就是为什么两次投标可以涵盖不同的工作的原因。
在讨论任何价格之前询问供应商意味着什么级别。这里的一行答案可以节省以后昂贵的返工。
买家称之为 MCC 的四件事
买家对相同的三个字母使用四个不同的名称。每个都描述了一件不同的作品。

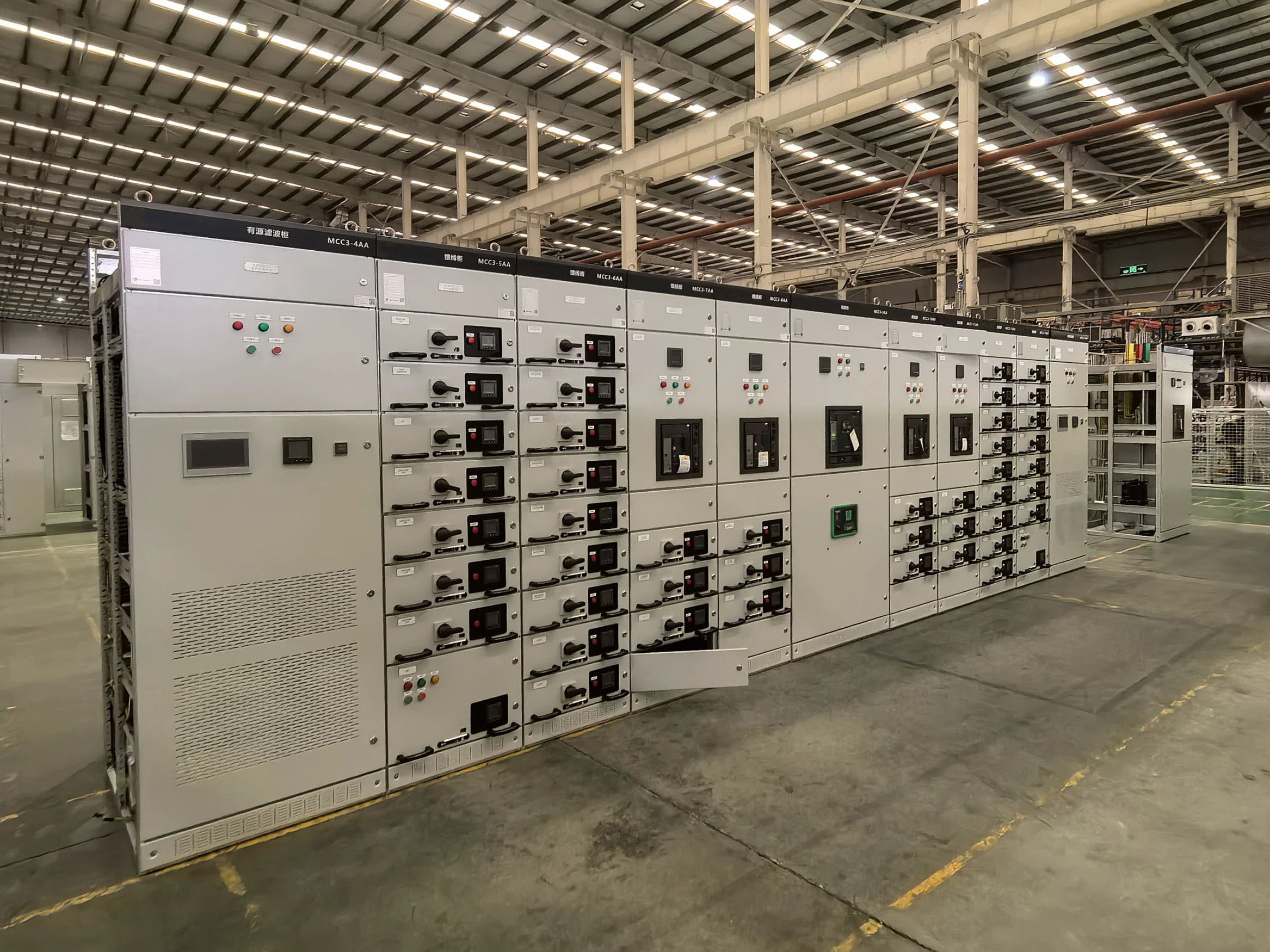

中心是整个阵容。它容纳每个部分、每个起动器以及将它们连接在一起的母线。
该面板是一个垂直部分。供应商可能会将您的投标视为单个 电机控制中心 mcc 面板 并引用其中的一部分。
水桶或抽屉是第一步。它可滑出进行维护并具有自身的保护功能。
柜子是空的钢材。组装商卖给你那个外壳。设计师会调整里面所有东西的尺寸。
一些招标还增加了 电气配电盘与开关设备的 比较。这实际上是一个关于分离形式的问题。
为什么定制 MCC 设计从电机列表开始
电机列表是设计概要。如果没有它，定制控制面板设计就只是猜测，而且还要付出一定的代价。
该列表给出了每台电机的额定值、启动方法及其职责。这三列决定了大部分阵容。
直接在线启动的 75 kW 泵需要与驱动器上的同一泵不同的启动器。 上的泵 VFD 面板 还需要更深的托架和屏蔽电缆。
电气 MCC 的尺寸取决于电机，而不是开关室的宽度。这是真正的设计师捍卫的第一道防线。
破碎机和输送机的工作表明了细节为何如此重要。采矿 MCC 上的软启动器硬切断启动电流。他们将评级从 6 到 8 次降低到 2 到 3 次。
每个启动器都有自己的断路器
每个电机路都有自己的断路器、接触器和过载。
如果这些额定值错误，母线额定值也会错误。
制造如何将图纸集转变为工作阵容
制造是有顺序的，顺序决定质量。电气控制面板制造包括框架、母线、设备、接线，然后进行测试。
首先是框架和母线，因为母线决定了故障等级。更厚的金属条或更好的镀层会改变组件的使用寿命。
接下来按照计划安装设备并拧紧。端接松动是使用中出现热接头的最常见原因。
接线和标签按照图纸进行。完成的阵容应该可以被以前从未见过的技术人员阅读。
例行测试是最后进行的。根据构建的组件 IEC 61439 在工作中进行验证，而不是在现场跳闸后进行验证。
终止决定绘图是否能经受住接触
接线端子、套圈和接线表使图纸可在现场追踪。
内部板上的电流互感器负责计量和保护。
真正的制造商与组装商的区别
两者在照片中看起来可能完全相同。差异体现在他们持有的图画和他们提出的问题上。
六个问题将工程主导的制造商与将模块中购买的螺栓固定到盒子中的组装商区分开来。
| 询问什么 | 工程主导制造商 | 装配员 |
|---|---|---|
| 您的电机清单 | 返回标有启动器类型的它 | 报价总计，不询问任何内容 |
| 母线 | 分享自己的棒材图纸和电镀 | 购买适合的标准杆 |
| 故障等级 | 计算变压器的耐受能力 | 重复绘图上的图形 |
| 分离形式 | 解释每个单元如何划分 | 说是标准的 |
| 示意图 | 根据自己的图纸工作并标记每个核心 | 复制它构建的最后一个作业 |
| 常规测试 | 显示带有您的序列号的记录 | 提供送货单 |
向任何 低压开关设备供应商索要 其母线图纸。制造商发送它们。汇编器发送目录页。
在制造商报价您的构建之前需要发送什么
少量询价会产生垫底价格。大多数供应商在看不到职责时都会隐瞒细节。
六个项目消除了几乎所有的猜测。将它们放在一包中一起发送。
- 电机清单。 每个电机，其额定值、启动方法和占空比。
- 单线图。 您期望的收入者、来源和分配。
- 故障级别。 变压器额定值和阻抗，或您的公用事业公司提供的数据。
- 场地条件。 环境、海拔高度、灰尘、湿度以及房间是否凉爽。
- 电缆数据。 每根电缆的尺寸、入口和方向。
- 生长。 未来五年您想要的备用方式和空间。
非洲和南亚的工业需求持续攀升。国际能源署 在其年度展望中跟踪每年的增长情况 。
添加您需要现场排队的日期。交付压力比价格更频繁地改变设备选择。
您的图表还应显示 MCC 向下游供电制造商需要看到整个链条，而不是某个环节。 的配电板。
如何比较声称定制 MCC 工作的公司
每个供应商都声称是定制工作。这个主张很简单，因为“定制”这个词没有附加任何测试。
只要提出三件事，范围就会很快缩小。图纸、测试记录和您所在行业的参考。
一张工厂照片证明不了多少。要求近距离查看接线、标签和母线的工作情况，或参观车间。
成品面板外壳应向您展示什么
与运行供应商合作 ISO 9001体系的 。测试记录就是普通的生产文件。
常见问题
MCC 的一个区域可以容纳多少名首发球员？
固定式 MCC 和抽出式 MCC 有什么区别？
一台 MCC 可以同时为驱动器和直接在线电机供电吗？
我应该为制造商提供多少环境温度？
什么是分居形式？我应该索取哪种形式？
图纸批准后需要多长时间制作？
我可以稍后向自定义 MCC 添加部分吗？
项目完成后图纸归谁所有？
最后的想法
定制 MCC 工作是一项附有钢制外壳的设计服务。图纸和测试记录就是产品。
确定范围，发送电机清单，并询问价格线。然后根据证据而不是仅根据价格来比较公司。
