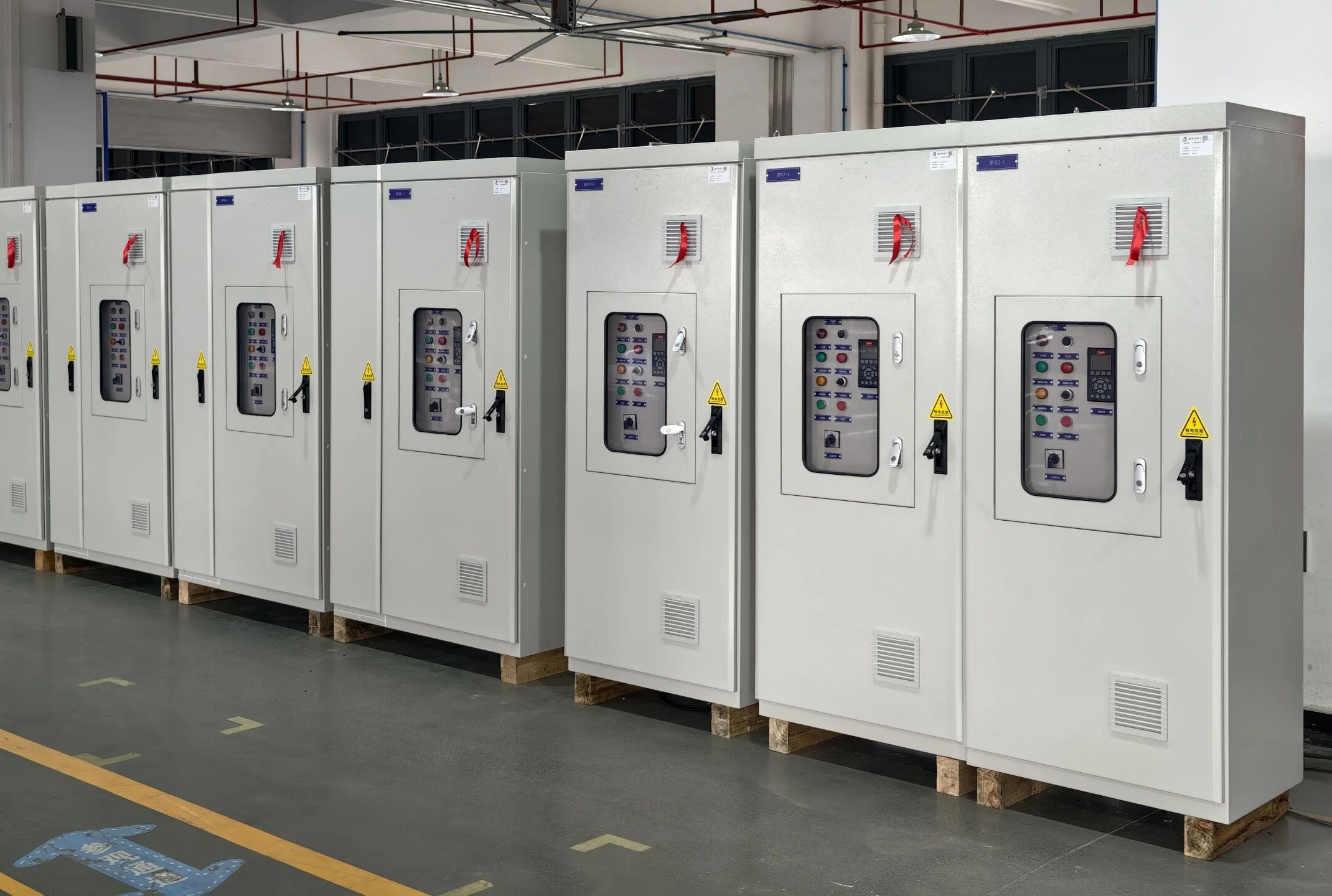

购买带有集成变频驱动器的 MCC 电机控制中心是工厂可以做出的最明智的投资之一。您可以在一个系列中获得电机启动、保护和速度控制，而不是通过现场电缆连接单独的面板。前期成本高于带有 DOL 启动器的标准电气 mcc，但安装成本较低，因为您消除了外部 VFD 面板外壳、互连电源线以及每个驱动器的单独控制电缆。本指南解释了要寻找的内容、成本以及如何从兑现承诺的电机控制中心供应商处购买。
要点
- 集成MCC+VFD可降低总安装成本15-25%： 一套产品线、一个电缆入口、一套工厂测试。您无需在单独的电机控制面板和远程 VFD 面板之间进行现场接线。
- VFD 桶的成本是 DOL 启动器桶的 3-5 倍： 电气 MCC 中的标准直接在线启动器的成本为一个单位。相同电机的 VFD 铲斗成本为 3-5 台。回报来自节能、减少机械应力和过程控制。
- 谐波和冷却是两个最大的集成风险： 具有多个变频器的电机控制柜需要谐波滤波和强制通风。跳过其中任何一个，驱动器都会在几个月内跳闸或过热。
- 一家电气面板制造商负责整个产品线： 将 MCC 结构和 VFD 电源拆分给两个供应商，您将承担所有集成问题。从一家制造商处购买完整的电机控制柜。
具有集成 VFD 的 mcc 电机控制中心可提供什么
一个阵容，而不是两个或三个单独的面板
传统设置将电机启动器放置在 mcc 电机控制中心中，将变频驱动器放置在单独的 VFD 面板中，通过电气室的电源和控制电缆进行连接。集成设计将 VFD 置于 MCC 结构本身内，位于共享同一主母线系统的专用 VFD 桶中。
结果是：一个工业控制柜配有一个进线、一组母线和一个控制网络。您可以使用一根电源线将变压器连接到 MCC。所有 VFD 至电机电缆均来自同一系列。这种简化并不是表面上的。它消除了整个现场接线错误，减少了调试时间，并使未来的扩展更加简单。
集成 VFD 电机控制中心配置因制造商而异。一些 电机控制中心供应商 提供 VFD 铲斗，可滑入与标准起动机铲斗相同的垂直部分。其他人则使用带有独立冷却路径的专用 VFD 部分。两种方法都有效。这种差异对于热管理而言比对于功能而言更重要。无论您选择哪种架构，请确认制造商之前已经构建过这种精确的配置。供应商建造的第一个集成 MCC+VFD 不应该是您的。
采用 VFD 的电机控制中心成本与标准启动器的成本比较
| 成本要素 | 标准 DOL 启动器 (7.5kW) | 集成 VFD 铲斗 (7.5kW) |
|---|---|---|
| 起动机/驱动装置 | 接触器+过载继电器 | 具有内置保护功能的 VFD |
| 元件成本 | 1x（基线） | 3-5 倍基线 |
| 铲斗/外壳空间 | 紧凑型 — 标准起动机铲斗 | 2-3 倍大 — VFD 需要额外的深度和通风 |
| 冷却要求 | 自然或最小强制空气 | 每个 VFD 部分都需要强制通风 |
| 控制接线 | 启动/停止、过载触点 | 启动/停止、速度给定、运行反馈、故障输出、通讯 |
| 节能潜力 | 无 — 电机全速运行 | 可变扭矩负载（泵、风扇）20-50% |
| 安装成本（相对） | 1x | 2-3x（低于单独的MCC+VFD面板） |
对于典型工厂中大约一半的电机来说，VFD 集成的电机控制中心成本溢价是有意义的。需求变化的泵和风机仅在节能方面就证明了 VFD 的合理性。具有多个速度设定点的输送机受益于过程灵活性。全天24小时满负荷运行的恒速电机则不然。混合了标准启动器和 VFD 铲斗的混合 MCC 是我们构建的最常见配置。与您的 电气面板制造商讨论 哪些电机需要 VFD，哪些不需要。优秀的供应商会在 VFD 过度使用时告诉您，而不仅仅是在它增加订单价值时告诉您。
单独的 VFD 面板与集成电气 MCC
当单独的 vfd 面板仍然有意义时
电气 mcc 中的集成 VFD 铲斗在安装成本、调试时间和未来灵活性方面具有优势。但单独的 VFD 面板在三种特定情况下会胜出：当 VFD 在物理上距离电机比 MCC 房间更近时；当您将驱动器改装到没有备用 VFD 桶空间的现有 MCC 时；以及当 VFD 产生大量热量以致 MCC 内部的集中冷却变得不切实际时。
- 集成优势： 新安装、集中电机控制、每个系列少于 12 个 VFD
- 单独优势： 改造、远程电机位置、产生高热负载的密集 VFD 集群
请咨询您的 低压开关设备 供应商，了解其 MCC 结构的热限制。具有四个 VFD 桶的垂直部分在满负载下产生大约 800-1200W 的热量。如果没有强制通风，内部温升将超过大多数变频器指定的连续运行的 40 摄氏度限制。优秀的电机控制中心供应商在其提案中包括热计算。如果您的没有，请在签名前索要一份。
向电机控制中心供应商询问的问题
区分合格供应商与其他供应商的六个问题
最好的 配电板 和 MCC 供应商通过文档而非保证来回答所有六个问题。供应商声称他们“始终包括谐波抑制”，但无法向您展示特定母线配置的 THD 计算结果，这纯属猜测。 IEC 61439 标准要求通过测试、计算或两者结合进行验证。询问哪种方法适用于您的设计。
订购带有集成 VFD 的电机控制面板
您今天购买的工控柜将运行15-20年。其内部的VFD可能会被更换一次或两次。设计寿命最长的组件的母线和物理布局。为未来的 VFD 存储桶预留 20% 的备用物理空间。铜母线的余量高于当前负载，是针对未来改造的廉价保险，其成本是您一开始安装的铜母线的十倍。经过 ISO 9001 认证的制造流程可确保每个连接、每个标签和每个测试点均符合记录的质量标准。的功能强大的 集成到同一 MCC 系列中 ATS 开关无需单独的面板即可添加自动备用电源切换。
常见问题
mcc电机控制中心和vfd面板有什么区别？
一体化MCC+VFD电机控制中心要多少钱？
我可以将 VFD 改装到现有的电机控制柜中吗？
带 VFD 的 MCC 中是否需要谐波滤波器？
集成MCC应该选择哪个品牌的VFD？
对于集成 MCC+VFD，我应该收到哪些文档？
构建一体化MCC+VFD需要多长时间？
最后的想法
购买带有集成 VFD 的电机控制中心是一项投资，可以简化接线、加快调试速度并降低生命周期运营成本。电机控制中心的成本溢价通过可变扭矩负载的节能和消除单独面板之间的现场布线得到回报。与一家电气面板制造商合作生产整个产品线。需求记录热和谐波计算。发货前在工厂对所有部件进行测试。将您的电机清单发送给 Giantele，以获得详细的 MCC+VFD 提案以及完整的工程文档。
获取包含完整工程文档的集成 MCC+VFD 提案
将您的电机清单和单线图发送给我们。我们返回一份完整的提案，其中包括热计算、谐波分析、布局图和单项价格细目。
